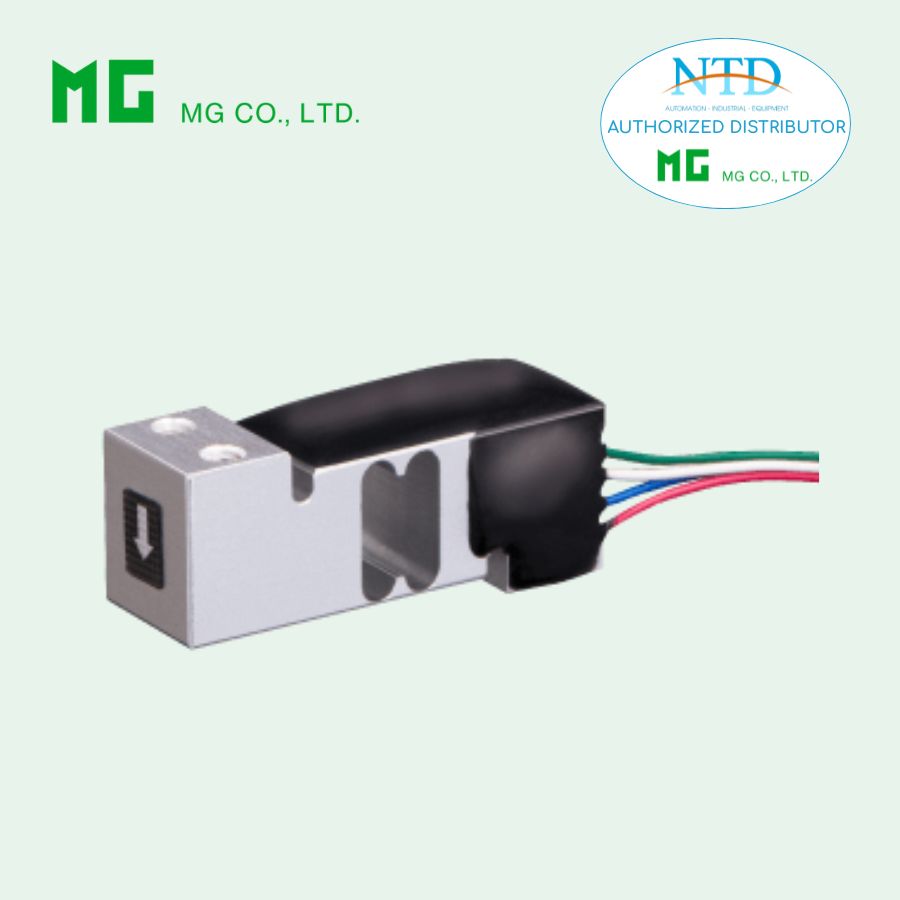

Cảm biến lực dạng thanh LCB-10/LCB-20/LCB-50/LCB-100 MG (M-System)

LCB Series – Strain Gauge Load Cell (Beam type) là dòng cảm biến lực dạng thanh (beam) siêu nhỏ gọn, sử dụng công nghệ strain gauge cho độ chính xác cao và độ ổn định tốt. Sản phẩm phù hợp cho các ứng dụng đo lực nhỏ, tích hợp trong thiết bị điện tử, R&D hoặc hệ thống tự động hóa có không gian hạn chế.

ĐẶC ĐIỂM NỔI BẬT

• Thiết kế siêu nhỏ gọn (chỉ ~4g), dễ tích hợp
• Dải đo lực đa dạng từ 10N đến 100N
• Độ chính xác cao, sai số tuyến tính thấp (±0.2% R.O.)
• Độ lặp lại và độ trễ thấp
• Chất liệu nhôm nhẹ, bền
• Tín hiệu đầu ra chuẩn 1.5 mV/V
• Cách điện tốt, chống nhiễu hiệu quả
• Phù hợp cho các ứng dụng đo lực nhỏ, yêu cầu độ nhạy cao

THÔNG SỐ KỸ THUẬT CHUNG

Cấu hình cơ khí & vật lý

• Loại: Beam type
• Vật liệu: Nhôm
• Trọng lượng: 4 g
• Độ uốn định mức: ≤ 0.06 mm
• Cáp: PVC AWG32, dài 200 mm

Điện & tín hiệu

• Điện áp kích thích khuyến nghị: 2.5 V
• Điện áp tối đa: 5 V
• Điện trở ngõ vào: ~350 Ω
• Điện trở ngõ ra: ~350 Ω
• Tín hiệu đầu ra: 1.5 mV/V ±20%

Môi trường hoạt động

• Nhiệt độ làm việc: -10 ~ +60°C
• Nhiệt độ an toàn: -10 ~ +70°C

Độ chính xác

• Sai số đầu ra: ±20%
• Không tuyến tính: ±0.2% R.O.
• Hysteresis: ±0.2% R.O.
• Repeatability: ±0.2% R.O.
• Ảnh hưởng nhiệt độ:
  • Zero: ±0.05% R.O./°C
  • Output: ±0.05% LOAD/°C
• Điện trở cách điện: ≥1000 MΩ

ỨNG DỤNG PHỔ BIẾN

• Thiết bị đo lực nhỏ trong phòng lab / R&D
• Cân điện tử mini, cân chính xác cao
• Robot, cơ cấu kẹp (gripper)
• Thiết bị kiểm tra lực nhấn, lực kéo
• Hệ thống đo lực trong thiết bị y tế hoặc điện tử

LƯU Ý – PHÂN BIỆT CÁC MODEL

Điểm khác nhau chính giữa các model nằm ở dải đo lực và tần số riêng:

Gợi ý chọn model:

• LCB-10 / 20: đo lực rất nhỏ, độ nhạy cao
• LCB-50: phổ thông, cân bằng giữa độ nhạy & tải
• LCB-100: tải lớn hơn, ít nhạy hơn nhưng bền hơn
