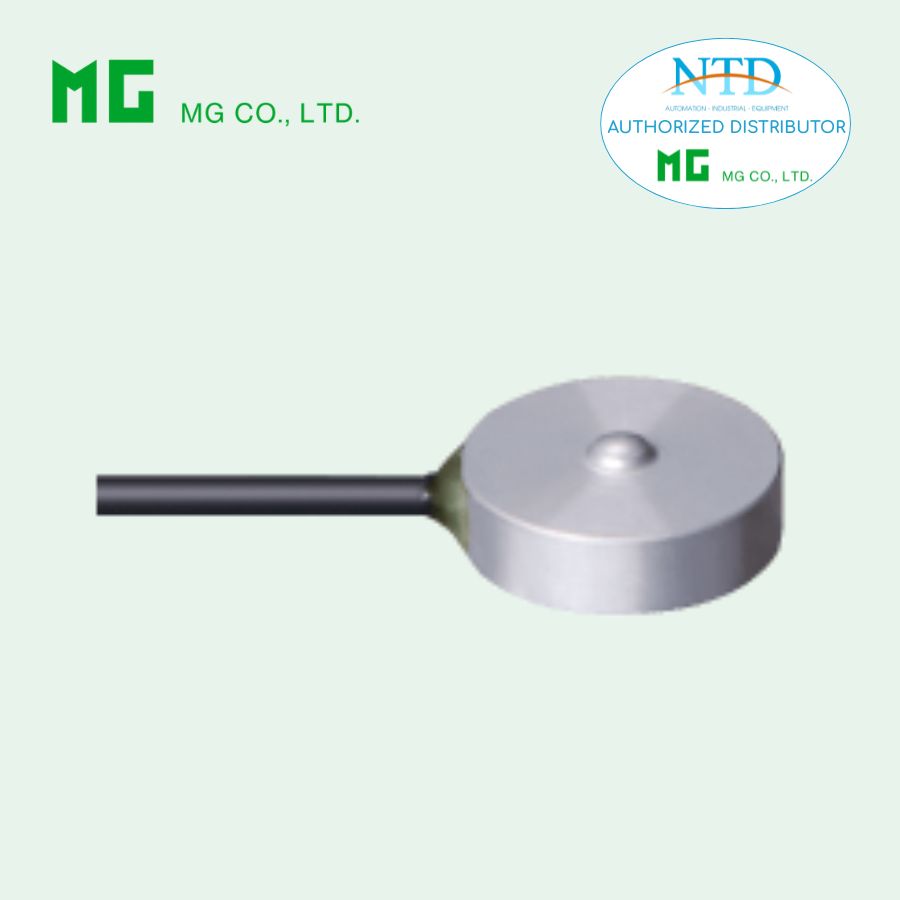

Cảm biến lực nén LCC-2R5-Z/LCC-5-Z/LCC-10-U/LCC-20-U/LCC-50-U/LCC-100-L/LCC-200-L MG

Cảm biến lực nén LCC-2R5-Z/LCC-5-Z/LCC-10-U/LCC-20-U/LCC-50-U/LCC-100-L/LCC-200-L MG thuộc dòng LCC Series – Strain Gauge Load Cell (Compression type) là dòng cảm biến lực nén kích thước nhỏ, được thiết kế để đo lực chính xác trong các không gian hạn chế. Sản phẩm sử dụng công nghệ strain gauge, đảm bảo tín hiệu ổn định, độ tin cậy cao và dễ tích hợp vào các hệ thống đo lường, thiết bị điện tử hoặc cơ cấu cơ khí nhỏ.

ĐẶC ĐIỂM NỔI BẬT

• Thiết kế nhỏ gọn – tối ưu không gian lắp đặt
• Đo lực nén với dải rộng từ 2.5 N đến 200 N
• Tín hiệu đầu ra chuẩn mV/V, dễ kết nối
• Độ ổn định cao, chống nhiễu tốt (cáp shielded)
• Nhiều lựa chọn theo nhu cầu:
  • siêu nhẹ
  • độ chính xác cao
  • tích hợp chống quá tải
• Phù hợp cho các ứng dụng đo lực nhỏ và trung bình

THÔNG SỐ KỸ THUẬT CHUNG

Cấu hình

• Loại: Compression type
• Công nghệ: Strain gauge
• Cáp: 4 lõi shielded
• Điện áp kích thích: 2.5 V (max 5 V)
• Điện trở: ~350 Ω

Môi trường

• Nhiệt độ làm việc: 0 ~ 50°C
• Nhiệt độ an toàn: -10 ~ 60°C

Đặc tính đo

• Safe overload: 150%
• Độ tuyến tính: ~±1% R.O. (tùy model)
• Repeatability: ~±1% R.O.
• Cách điện: ≥1000 MΩ

ỨNG DỤNG PHỔ BIẾN

• Thiết bị đo lực mini, phòng lab
• Robot, gripper, cơ cấu kẹp
• Thiết bị test lực nhấn (button, màn hình…)
• Cân mini, hệ thống đo lực nhỏ
• Thiết bị y tế, điện tử chính xác

LƯU Ý – PHÂN LOẠI MODEL (QUAN TRỌNG)

1. Nhóm LCC-L (Standard – ổn định hơn)

• Model: LCC-100-L, LCC-200-L
• Đặc điểm:
  • Độ chính xác tốt hơn (±10% vs ±30% của U)
  • Tần số rất cao (≈ 58–65 kHz)
  • Trọng lượng ~20g
  • Cáp dài 2m
    👉 Phù hợp: đo ổn định, yêu cầu tín hiệu “đẹp”

2. Nhóm LCC-U (Ultra small – siêu nhẹ)

• Model: LCC-10-U, 20-U, 50-U
• Đặc điểm:
  • Rất nhẹ (0.8g – 3g)
  • Dễ lắp ở vị trí cực nhỏ
  • Sai số lớn hơn (±30%)
  • Tần số từ thấp → cao (2.3 kHz → 42 kHz)
    👉 Phù hợp: thiết bị nhỏ, robot, không yêu cầu độ chính xác quá cao

3. Nhóm LCC-Z (có chống quá tải cơ khí)

• Model: LCC-2R5-Z, LCC-5-Z
• Đặc điểm:
  • Có mechanical stopper → chống hỏng khi quá lực
  • Độ chính xác tốt hơn U (±0.2–0.3%)
  • Output thấp hơn (≥0.4 mV/V)
    👉 Phù hợp: môi trường dễ quá tải, cần bảo vệ cảm biến

4. Khác biệt chính giữa các model
