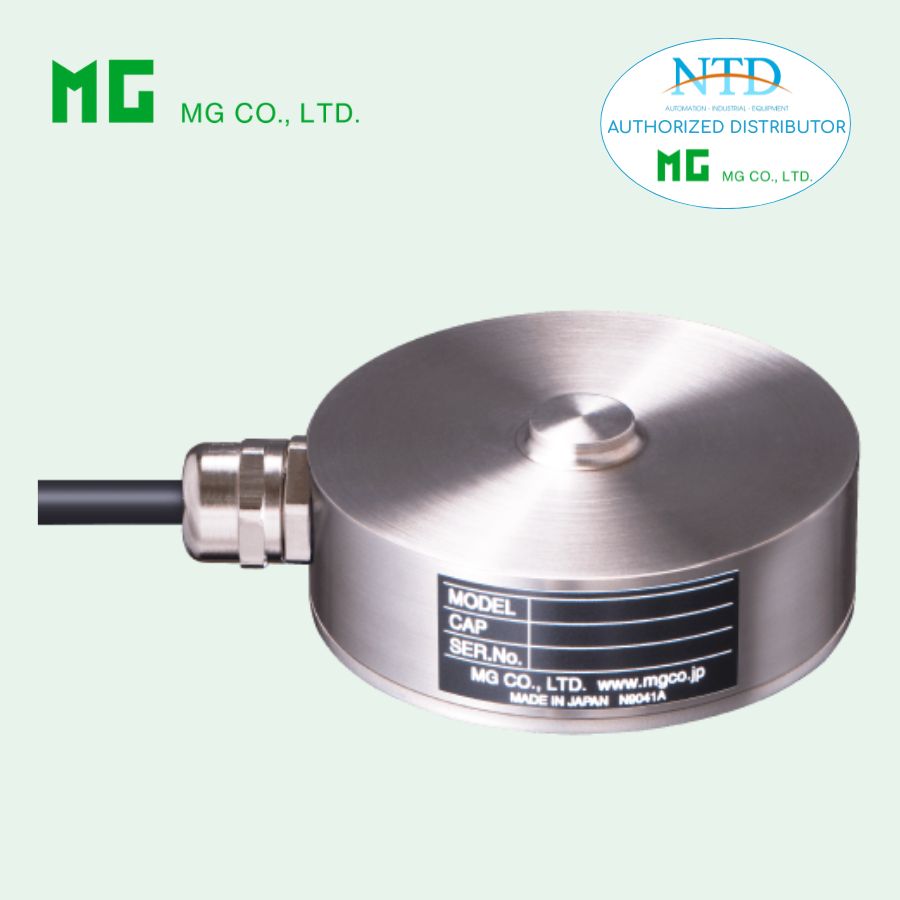

Cảm biến lực dạng trụ LCC-300-B/LCC-500-B/LCC-1K-B/LCC-2K-B/LCC-3K-B/LCC-5K-B/LCC-10K-B/LCC-20K-B MG

LCC-300-B / LCC-500-B / LCC-1K-B / LCC-2K-B / LCC-3K-B / LCC-5K-B / LCC-10K-B / LCC-20K-B thuộc LCC-B Series – Strain Gauge Load Cell (Compression type) là dòng cảm biến lực nén dạng trụ, thiết kế slim (mỏng), chuyên dùng cho các ứng dụng đo lực từ trung bình đến lớn với độ chính xác cao và độ ổn định lâu dài.

Sản phẩm sử dụng công nghệ strain gauge, cho tín hiệu đầu ra ổn định, khả năng chống nhiễu tốt, phù hợp trong các hệ thống công nghiệp, máy móc và thiết bị đo lực.

ĐẶC ĐIỂM NỔI BẬT

• Thiết kế dạng nén (compression), slim → dễ lắp đặt
• Dải đo rộng: từ 300 N đến 20 kN
• Độ chính xác cao (±0.5% R.O.)
• Độ lặp lại rất tốt (±0.1% R.O.)
• Tín hiệu đầu ra chuẩn 2 mV/V
• Chịu quá tải lên đến 150%
• Vỏ thép không gỉ (stainless steel) → bền, chống ăn mòn
• Cáp shielded chống nhiễu, dài 3 m

THÔNG SỐ KỸ THUẬT CHUNG

Cấu hình

• Loại: Compression type
• Thiết kế: Slim
• Vật liệu: Stainless steel
• Độ uốn định mức: ≤ 0.1 mm
• Trọng lượng: ~400 g

Điện & tín hiệu

• Điện áp kích thích: 10 V (max 15 V)
• Điện trở ngõ vào: 420 Ω ±40 Ω
• Điện trở ngõ ra: 350 Ω ±5 Ω
• Output: 2 mV/V ±0.5 %

Môi trường

• Nhiệt độ làm việc: -10 ~ +60°C
• Nhiệt độ an toàn: -20 ~ +70°C

Độ chính xác

• Sai số đầu ra: ±0.5 %
• Zero balance: ±2 % R.O.
• Không tuyến tính: ±0.2 % R.O.
• Hysteresis: ±0.2 % R.O.
• Repeatability: ±0.1 % R.O.
• Ảnh hưởng nhiệt độ:
  • Zero: ±0.005 % R.O./°C
  • Output: ±0.01 % LOAD/°C
• Cách điện: ≥1000 MΩ

ỨNG DỤNG PHỔ BIẾN

• Máy ép, máy nén lực vừa và lớn
• Hệ thống test lực trong sản xuất
• Cân công nghiệp, cân bồn
• Dây chuyền tự động hóa
• Đo tải trong cơ khí, kết cấu
