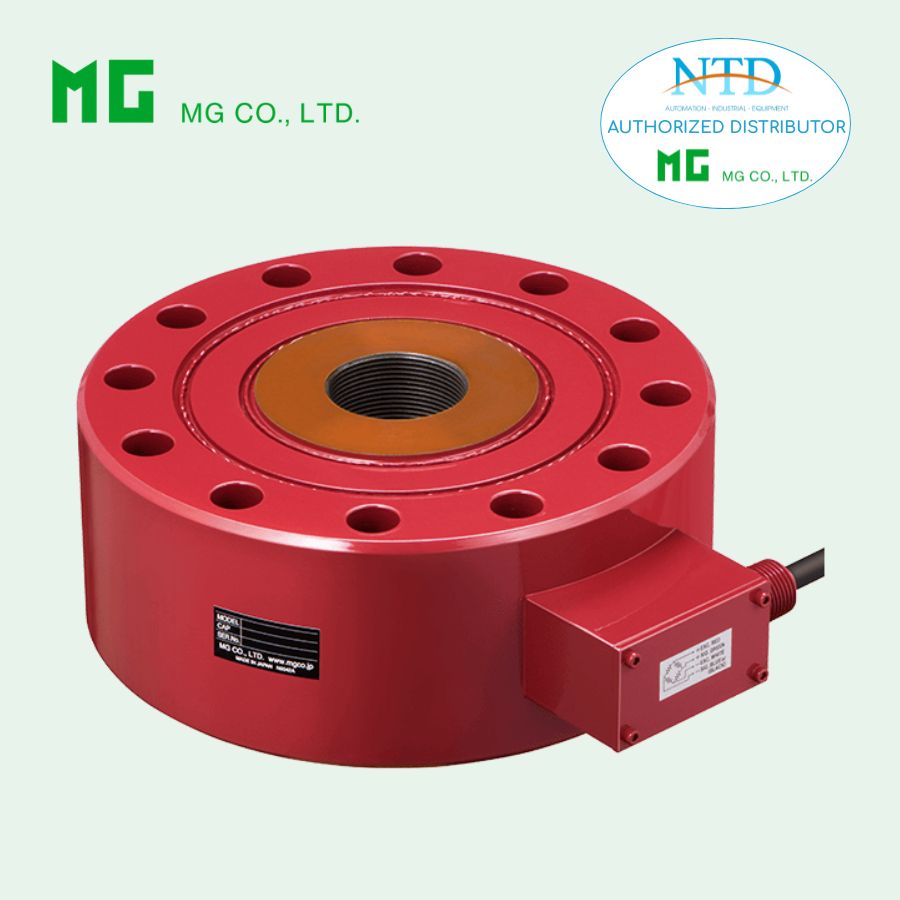

Cảm biến lực nén LCC-300K-D/LCC-500K-D của MG (M-System)

Mô đun LCC-300K-D và LCC-500K-D thuộc dòng LCC-D Series – Strain Gauge Load Cell (Compression type) là dòng cảm biến lực nén tải lớn, thiết kế dạng slim, chuyên dùng trong các ứng dụng công nghiệp nặng yêu cầu đo lực chính xác, độ ổn định cao và khả năng chịu tải vượt trội.

Sản phẩm được chế tạo từ thép hợp kim đặc biệt (special alloy steel), đảm bảo độ bền cơ học cao, khả năng làm việc trong môi trường khắc nghiệt và tuổi thọ lâu dài. Công nghệ strain gauge giúp tín hiệu đầu ra ổn định, độ lặp lại tốt, phù hợp cho các hệ thống đo lực quy mô lớn.

ĐẶC ĐIỂM NỔI BẬT

• Thiết kế dạng nén (compression), slim
• Dải tải rất lớn: 300 kN – 500 kN
• Vật liệu thép hợp kim đặc biệt → chịu lực cao, chống biến dạng
• Độ chính xác cao:
  • Non-linearity: ±0.1% R.O.
  • Repeatability: ±0.05% R.O.
• Tín hiệu đầu ra chuẩn 2 mV/V ±0.5%
• Chịu quá tải lên đến 150% R.C.
• Khả năng chống nhiễu tốt với cáp shielded 4 lõi
• Hoạt động ổn định trong môi trường công nghiệp

THÔNG SỐ KỸ THUẬT CHUNG

Cấu hình

• Loại: Compression type
• Thiết kế: Slim
• Vật liệu: Special alloy steel
• Độ uốn định mức: ≤ 0.1 mm
• Trọng lượng: ~23 kg

Điện & tín hiệu

• Điện áp kích thích: 10 V (max 15 V)
• Điện trở ngõ vào: 350 – 800 Ω
• Điện trở ngõ ra: 350 – 800 Ω
• Output: 2 mV/V ±0.5 %

Môi trường

• Nhiệt độ làm việc: -10 ~ +60°C
• Nhiệt độ an toàn: -20 ~ +70°C

Độ chính xác

• Sai số đầu ra: ±0.5 %
• Zero balance: ±1 % R.O.
• Non-linearity: ±0.1 % R.O.
• Hysteresis: ±0.1 % R.O.
• Repeatability: ±0.05 % R.O.
• Ảnh hưởng nhiệt độ:
  • Zero: ±0.005 % R.O./°C
  • Output: ±0.005 % LOAD/°C
• Cách điện: ≥1000 MΩ

ỨNG DỤNG PHỔ BIẾN

• Máy ép công nghiệp tải lớn
• Hệ thống test lực tải nặng
• Cân bồn, cân silo, cân công nghiệp lớn
• Giám sát tải trọng trong kết cấu, cầu, nền móng
• Dây chuyền sản xuất công nghiệp nặng

LƯU Ý – KHÁC BIỆT GIỮA CÁC MODEL
