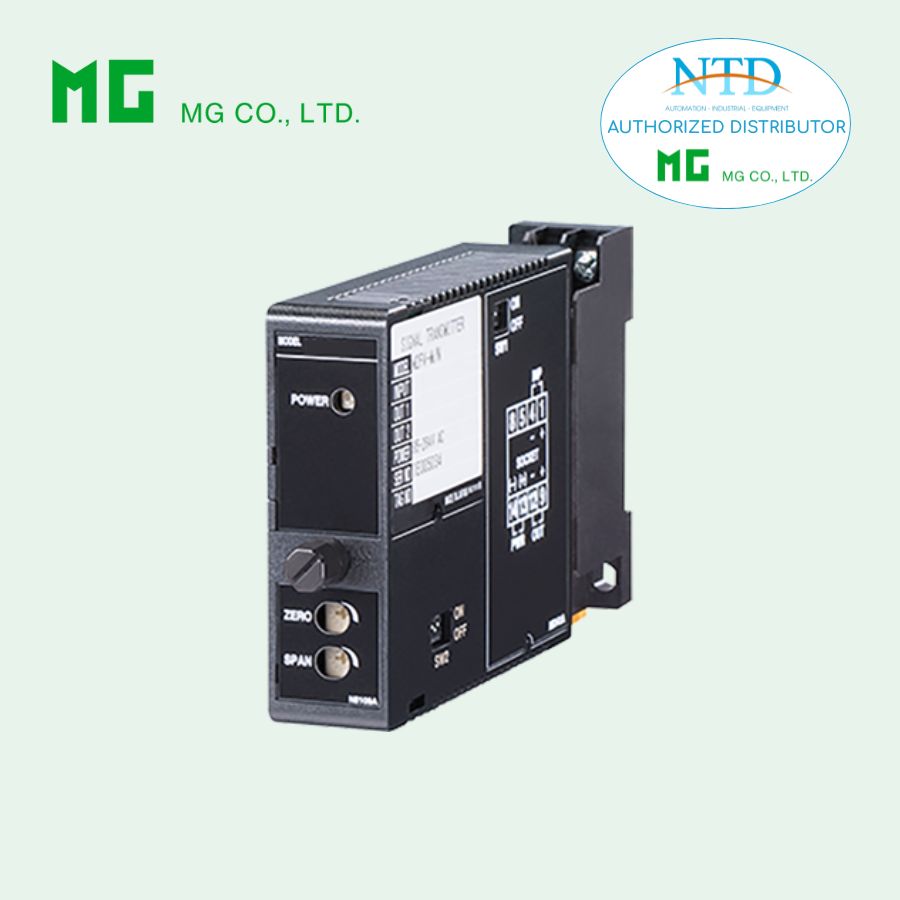

Bộ cộng M2ADS (M1E Series) của MG

M2ADS là bộ điều hòa tín hiệu thuộc dòng Mini-M Series, được thiết kế để cộng hai tín hiệu DC ngõ vào và xuất ra tín hiệu analog tỷ lệ với tổng đầu vào. Thiết bị hỗ trợ đa dạng dải dòng điện và điện áp DC, cho phép cấu hình linh hoạt theo từng yêu cầu ứng dụng cụ thể.

Với khả năng cách ly an toàn giữa ngõ vào, ngõ ra và nguồn, độ chính xác cao và kích thước siêu nhỏ gọn, M2ADS giúp tối ưu không gian tủ điện và đảm bảo vận hành ổn định trong môi trường công nghiệp. Thiết bị đặc biệt phù hợp cho các ứng dụng cộng tín hiệu lưu lượng, đo lường và điều khiển quá trình cần độ tin cậy cao.

Chức năng & Đặc điểm

Nhận hai tín hiệu DC ngõ vào và cung cấp tín hiệu ngõ ra tỷ lệ với tổng của hai tín hiệu.

Ứng dụng tiêu biểu

• Cộng hai tín hiệu lưu lượng

• Các hệ thống đo lường, điều khiển cần tổng hợp tín hiệu analog

MODEL: M2ADS-[1][2][3]-[4][5]

Thông tin đặt hàng

• Mã sản phẩm: M2ADS-[1][2][3]-[4][5]. Chọn mã tương ứng cho từng mục từ [1] đến [5]. (Ví dụ: M2ADS-6AA-M2/CE/Q)
• Hệ số khuếch đại: (ví dụ: K1 = 0.10, K2 = 2.00)
• Dải ngõ vào/ngõ ra đặc biệt (áp dụng cho mã Z & 0)
• Quy cách tùy chọn /Q (ví dụ: /C01/S01)

[1] Ngõ vào 1

Dòng điện DC

• A: 4 – 20 mA DC (Rin 250 Ω)
• A1: 4 – 20 mA DC (Rin 50 Ω)
• B: 2 – 10 mA DC (Rin 500 Ω)
• C: 1 – 5 mA DC (Rin 1000 Ω)
• D: 0 – 20 mA DC (Rin 50 Ω)
• E: 0 – 16 mA DC (Rin 62.5 Ω)
• F: 0 – 10 mA DC (Rin 100 Ω)
• G: 0 – 1 mA DC (Rin 1000 Ω)
• H: 10 – 50 mA DC (Rin 100 Ω)
• J: 0 – 10 μA DC (Rin 1000 Ω)
• K: 0 – 100 μA DC (Rin 1000 Ω)
• GW: -1 – +1 mA DC (Rin 1000 Ω)
• FW: -10 – +10 mA DC (Rin 100 Ω)
• Z: Dòng điện tùy chọn (xem THÔNG SỐ NGÕ VÀO)

Điện áp DC

• 1: 0 – 10 mV DC (Rin ≥ 10 kΩ)
• 2: 0 – 100 mV DC (Rin ≥ 100
