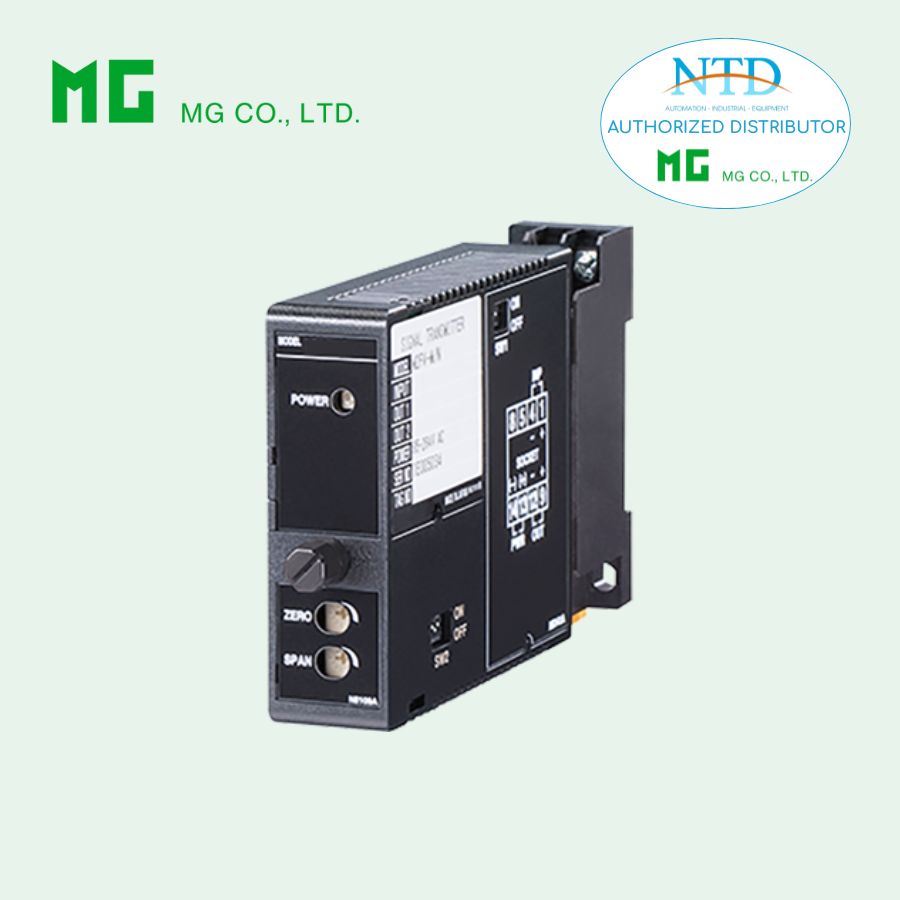

Bộ cảnh báo DC M2AVS (Mini-M series) của MG

M2AVS là bộ báo động DC siêu nhỏ gọn thuộc dòng Mini-M Series, được thiết kế để giám sát tín hiệu dòng hoặc áp trong các hệ thống công nghiệp. Thiết bị hỗ trợ hai mức cảnh báo độc lập (dual trip), cho phép cài đặt linh hoạt ngưỡng báo động cao/thấp thông qua biến trở nhiều vòng, giúp đạt độ chính xác cao và dễ dàng hiệu chỉnh.

Với ngõ ra rơ-le tin cậy, cổng đo hỗ trợ căn chỉnh, bộ trễ khi cấp nguồn và khả năng hoạt động với nhiều dải tín hiệu khác nhau, M2AVS là giải pháp lý tưởng cho các ứng dụng annunciator và hệ thống cảnh báo yêu cầu độ ổn định và an toàn cao.

Chức năng & Đặc điểm

• Cung cấp ngõ ra rơ-le thường mở (N.O.) tại các mức tín hiệu DC cài đặt trước
• Hai mức báo động độc lập (Dual trip)
• Điều chỉnh điểm báo bằng biến trở nhiều vòng (multi-turn potentiometer)
• Cổng đo (monitor jacks) hỗ trợ căn chỉnh điểm báo chính xác
• Có bộ định thời khi cấp nguồn (Power ON timer)
• Rơ-le có thể sử dụng nguồn nuôi 110 V DC

Ứng dụng điển hình

• Bảng hiển thị cảnh báo (Annunciator)

• Các ứng dụng báo động trong công nghiệp

MODEL: M2AVS–[1][2][3][4]–[5][6]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M2AVS-[1][2][3][4]-[5][6] (Ví dụ: M2AVS-6112-R/CE/Q)
• Có thể đặt dải ngõ vào đặc biệt (đối với mã Z, 0 & 01)
• Với tùy chọn /Q, cần chỉ rõ yêu cầu kỹ thuật (Ví dụ: /C01/S01)

[1] NGÕ VÀO

Dòng điện

• A: 4 – 20 mA DC (điện trở vào 250 Ω)
• A1: 4 – 20 mA DC (50 Ω)
• B: 2 – 10 mA DC (500 Ω)
• C: 1 – 5 mA DC (1000 Ω)
• D: 0 – 20 mA DC (50 Ω)
• E: 0 – 16 mA DC (62.5 Ω)
• F: 0 – 10 mA DC (100 Ω)
• G: 0 – 1 mA DC (1000 Ω)
• H: 10 – 50 mA DC (100 Ω)
• J: 0 – 10 μA DC (1000 Ω)
• K: 0 – 100 μA DC (1000 Ω)
• GW: -1 – +1 mA DC (1000 Ω)
• FW: -10 – +10 mA DC (100 Ω)
• Z: Dòng điện theo yêu cầu

Điện áp

• 1: 0 – 10 mV DC
• 15: 0 – 50 mV DC
• 16: 0 – 60 mV DC
• 2: 0 – 100 mV DC
• 3: 0 – 1 V DC
• 4: 0 – 10 V DC
• 5: 0 – 5 V DC
• 6: 1 – 5 V DC
• 4W: -10 – +10 V DC
• 5W: -5 – +5 V DC
• 0 / 01: Điện áp theo yêu cầu

[2] NGÕ RA ĐIỂM BÁO 1

• 1: Hi – Rơ-le hút khi báo động

• 3: Lo – Rơ-le hút khi báo động

[3] NGÕ RA ĐIỂM BÁO 2

• 1: Hi – Rơ-le hút khi báo động

• 3: Lo – Rơ-le hút khi báo động

[4] NGÕ RA

• 2: Rơ-le cơ, tiếp điểm thường mở

• 6: Rơ-le bán dẫn Photo MOSFET, thường mở

[5] NGUỒN CẤP

• AC: 85 – 264 V AC, 47 – 66 Hz

• DC:

  • R: 24 V DC

  • R2: 11 – 27 V DC

  • P: 110 V DC

[6] TÙY CHỌN

• /N: Không CE

• /CE: Chứng nhận CE

• /Q: Tùy chọn khác (chỉ rõ yêu cầu)

THÔNG SỐ CHUNG

• Kiểu lắp: Plug-in

• Cách ly: Ngõ vào – ngõ ra 1 – ngõ ra 2 – nguồn

• Điều chỉnh điểm báo: Biến trở nhiều vòng, 0–100 %

• Cổng giám sát: 0 – 1 V cho 0 – 100 %

• Deadband: ≤ 0.5 %

• Đèn LED:

  • Output 1: LED đỏ

  • Output 2: LED xanh

• Timer khi cấp nguồn: Rơ-le nhả ~1 giây

Ứng dụng

M2AVS phù hợp cho các hệ thống giám sát và cảnh báo hai mức, yêu cầu độ chính xác cao, linh hoạt trong cấu hình ngõ vào và đảm bảo độ tin cậy trong môi trường công nghiệp.
