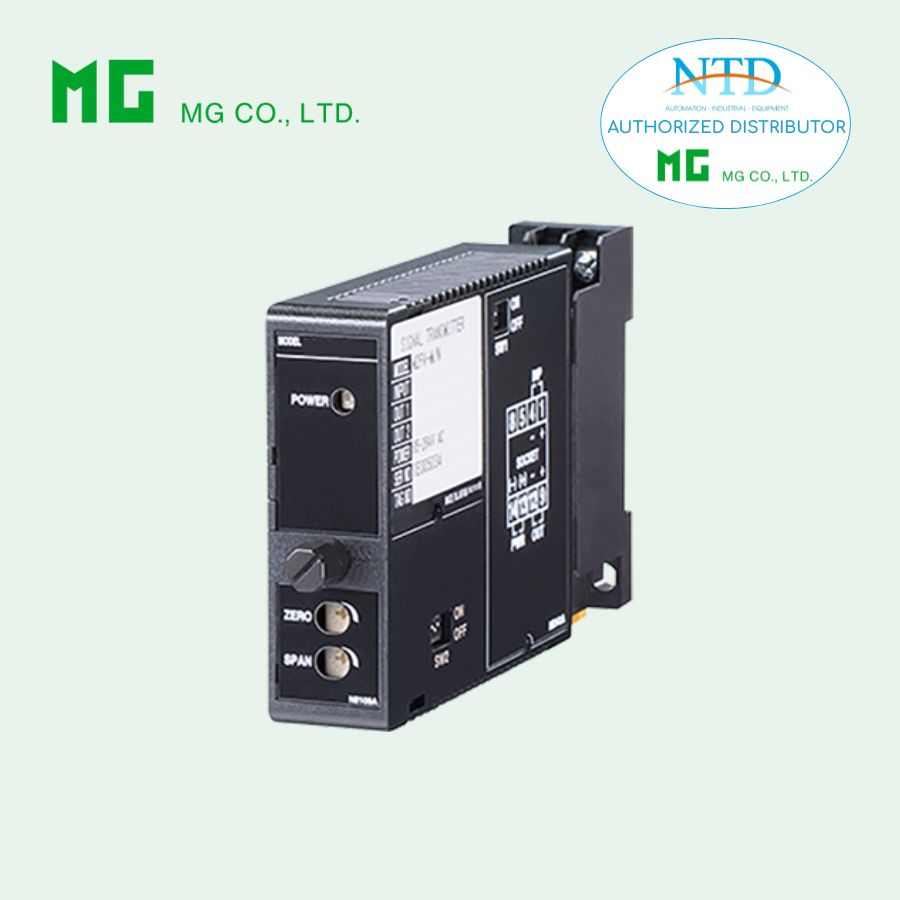

Bộ điều khiển truyền thông M2BC (Mini-M series) MG

M2BC là bộ điều khiển truyền thông CC-Link thuộc dòng Super-mini Signal Conditioners Mini-M, cho phép kết nối và quản lý tối đa 16 module Mini-M trong cùng một hệ thống. Thiết bị giúp chuyển đổi và truyền tín hiệu I/O analog lên mạng CC-Link, đồng thời cấp nguồn trực tiếp cho các module thông qua đế, giúp tối ưu không gian lắp đặt và đơn giản hóa việc đấu nối.

Với khả năng hoạt động ổn định, cấu hình linh hoạt và tương thích chuẩn CC-Link, M2BC là giải pháp hiệu quả cho các hệ thống tự động hóa công nghiệp yêu cầu truyền thông nhanh, chính xác và tin cậy.

Chức năng & Đặc điểm

• Nhận tối đa 16 module Mini-M
• Cho phép kết nối tín hiệu I/O analog với mạng CC-Link
• Cấp nguồn cho các module thông qua đường mạch in trên đế

MODEL: M2BC–[1][2]–[3]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2BC-[1][2]-[3]
• Chọn mã tương ứng cho từng mục [1] đến [3]
• (Ví dụ: M2BC-161-K)
• Thông số nguồn của từng module I/O phải giống với nguồn của đế

[1] DUNG LƯỢNG

• 04: 4 vị trí

• 08: 8 vị trí

• 16: 16 vị trí

[2] LOẠI I/O

• 1: Ngõ vào

• 2: Ngõ ra

[3] NGUỒN CẤP

Nguồn AC

• K: 85 – 132 V AC
  (Dải hoạt động 85 – 132 V, 47 – 66 Hz)

Nguồn DC

• R: 24 V DC
  (Dải hoạt động 24 V ±10 %, gợn sóng tối đa 10 %p-p)

PHỤ KIỆN ĐI KÈM

• Điện trở kết thúc 110 Ω, 0.5 W

THÔNG SỐ CHUNG

• Dung lượng: 4, 8 hoặc 16 vị trí

• Kết nối:

  • CC-Link: Cọc đấu nối chuẩn Euro
    (tiết diện dây 0.2 – 2.5 mm², tuốt dây 7 mm)

  • I/O: Cọc vít M3 (mô-men 0.8 N·m)

  • Nguồn: Cọc vít M3 (mô-men 0.8 N·m)

• Vật liệu vít: Thép mạ niken

• Cách ly: I/O ↔ CC-Link ↔ Nguồn ↔ FG1

• Đèn báo nguồn: LED xanh sáng khi có nguồn

TRUYỀN THÔNG CC-Link

• Chuẩn CC-Link: Phiên bản 1.10

• Loại trạm: Remote device station

• Cài đặt số trạm: Công tắc xoay 1 – 64
  (mặc định: 00)

• Số trạm chiếm dụng:

  • M2BC-04: 1 trạm

  • M2BC-08: 2 trạm

  • M2BC-16: 4 trạm

• Remote I/O (RX, RY): Cố định 32 điểm

• Tốc độ truyền (công tắc xoay):

  • 156 kbps (mặc định), 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps

• Cáp truyền: Theo chuẩn CC-Link

• Đèn chỉ thị:

  • L RUN: LED đỏ sáng khi hoạt động bình thường

  • L ERR: LED đỏ sáng/nhấp nháy khi lỗi; tắt khi đứt dây

  • SD: LED đỏ sáng khi truyền dữ liệu

  • RD: LED đỏ sáng khi nhận dữ liệu

THÔNG SỐ NGÕ VÀO

• Module ngõ vào: Mini-M series, ngõ ra 1 – 5 V DC
  (Mỗi ngõ vào phải được cách ly bằng bộ điều hòa tín hiệu; không dùng module không cách ly như M2BW)

Ngõ vào Analog

• Dải ngõ vào: Theo từng module I/O

• Cách ly: Biến áp (qua module Mini-M)

• Chuyển đổi A/D: Dạng nhị phân có dấu

• Quy đổi tín hiệu:

  • 0 – 100 % → Hex 0000 – 2710 (0 – 10000)

  • -15 – 0 % → biểu diễn bằng bù 2

  • Toàn dải: Hex FA24 – 2CEC (-1500 – +11500) tương ứng -15 – +115 %

THÔNG SỐ NGÕ RA

• Module ngõ ra: M2VS, ngõ vào 1 – 5 V DC

Ngõ ra Analog

• Dải ngõ ra: Theo model M2VS

• Cách ly: Biến áp

• Chuyển đổi D/A: Dạng nhị phân có dấu

• Quy đổi tín hiệu: Giống ngõ vào analog

LẮP ĐẶT

Công suất tiêu thụ

Nguồn AC

• ~6 VA (không gắn module I/O)

• ~30 VA (4 module M2DY)

• ~50 VA (8 module M2DY)

• ~90 VA (16 module M2DY)

Nguồn DC – Dòng tiêu thụ

• ~0.25 A (không gắn module)

• ~1 A (4 module)

• ~1.5 A (8 module)

• ~2.5 A (16 module)

• Nhiệt độ làm việc: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, ít bụi

• Lắp đặt: Gắn bề mặt

Trọng lượng (không gồm module I/O)

• M2BC-04: 1.2 kg

• M2BC-08: 1.5 kg

• M2BC-16: 2.0 kg

HIỆU SUẤT

• Độ chính xác A/D: ±0.1 % (theo module ngõ vào)

• Độ chính xác D/A (M2VS): ±0.1 %

• Thời gian mất điện cho phép (nguồn AC): ≤ 10 ms

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Chịu điện áp: 1000 V AC / 1 phút
  (nguồn ↔ module I/O ↔ CC-Link ↔ FG1)
