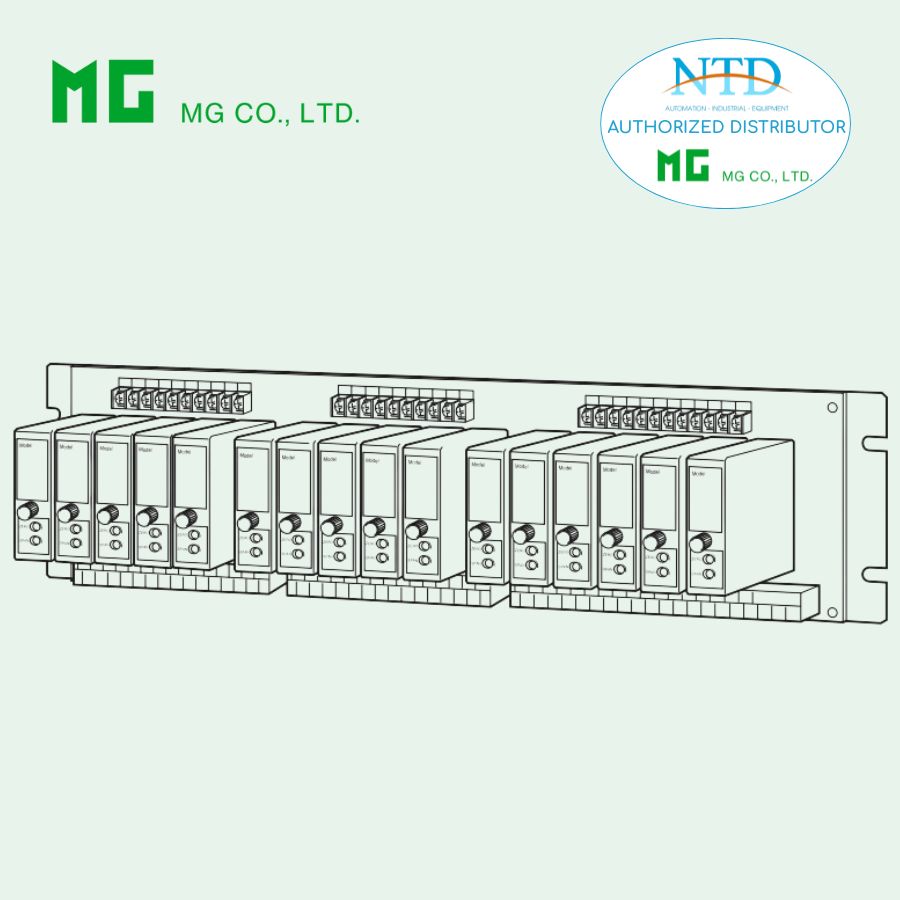

Đế lắp đặt (16 vị trí) M2BS-16 (Mini-M series) của MG

M2BS-16 là đế lắp đặt 16 vị trí thuộc dòng Super-mini Signal Conditioners Mini-M, cho phép tích hợp đồng thời tối đa 16 module điều hòa tín hiệu trong một hệ thống gọn nhẹ. Sản phẩm hỗ trợ kết nối bằng cầu đấu vít hoặc đầu nối I/O, đồng thời cấp nguồn trực tiếp thông qua mạch in trên đế, giúp tối ưu hóa không gian lắp đặt và đơn giản hóa việc đấu dây.

Với thiết kế linh hoạt, khả năng cách điện cao và đáp ứng đầy đủ các tiêu chuẩn an toàn quốc tế, M2BS-16 là giải pháp lý tưởng cho các hệ thống đo lường, điều khiển và tự động hóa công nghiệp.

Chức năng & Đặc điểm

• Lắp được tối đa 16 module điều hòa tín hiệu Mini-M
• Ngõ ra dạng cầu đấu vít hoặc đầu nối (connector)
• Cấp nguồn thông qua đường mạch in trên đế

MODEL: M2BS-16[1][2]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M2BS-16[1][2]. Chọn mã tương ứng cho từng mục [1] và [2 (Ví dụ: M2BS-16U2/D/UL)

[1] CHỨC NĂNG

• U0: Khối cầu đấu vít
• U1: Đầu nối I/O chuẩn Fujitsu FCN (không hỗ trợ UL)
• U2: Đầu nối I/O chuẩn Omron

[2] TÙY CHỌN (có thể chọn nhiều)

Kiểu lắp đặt

• (Trống): Lắp bề mặt

• /D: Bộ chuyển lắp thanh DIN
  (Không áp dụng cho M2BS-16U0)

Tiêu chuẩn & Chứng nhận

• (Trống): Đánh dấu CE

• /UK: Đánh dấu CE, UKCA

• /UL: Chứng nhận UL, đánh dấu CE

SẢN PHẨM LIÊN QUAN

• Cầu đấu đầu nối (Model: CNT)
• Cáp chuyên dụng đầu nối 40 chân (Model: FCN)

THÔNG SỐ CHUNG

Dung lượng: 16 vị trí

Kết nối

• Nguồn cấp: Cầu đấu vít M3 (mô-men siết 0.8 N·m)

• Ngõ vào & ngõ ra: Cầu đấu vít M3 (mô-men siết 0.8 N·m)

Vật liệu vít: Thép mạ niken

LẮP ĐẶT

• Nguồn cấp: Tham khảo datasheet của module điều hòa tín hiệu. Tất cả các module phải sử dụng cùng thông số nguồn cấp.

• Nhiệt độ hoạt động: -5 đến +55 °C (23 đến 131 °F)

• Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt:

  • Lắp bề mặt

  • Tùy chọn lắp thanh DIN cho M2BS-16U1, U2 (chỉ theo phương ngang)

• Khối lượng: 1.8 kg (4.0 lb)

HIỆU SUẤT

• Điện trở cách điện: ≥ 100 MΩ @ 500 V DC (giữa ngõ vào - ngõ ra - nguồn - FG)

• Độ bền điện: 2000 V AC trong 1 phút (giữa ngõ vào - ngõ ra - nguồn - FG)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp EU

• Chỉ thị EMC

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Chỉ thị điện áp thấp

  • EN 61010-1

  • Cấp lắp đặt II

  • Mức ô nhiễm 2

  • I/O ↔ nguồn: Cách ly tăng cường (300 V)

  • I/O ↔ I/O: Cách ly cơ bản (300 V)

• Chỉ thị RoHS

Phù hợp UK (UKCA)

• Các quy định và tiêu chuẩn được chỉ định của Vương quốc Anh tương đương với các chỉ thị EU áp dụng.
  (Tham khảo website của hãng để biết chi tiết)

Chứng nhận

• UL/C-UL không cháy nổ Class I, Division 2 Nhóm A, B, C, D (ANSI/ISA-12.12.01, CAN/CSA-C22.2 No.213)

• UL/C-UL yêu cầu an toàn chung (UL 3111-1, CAN/CSA-C22.2 No.1010-1)

Điện áp tại các đầu cực I/O hiện trường (trừ đầu cực nguồn) được giới hạn ≤ 30 V DC theo UL.

SƠ ĐỒ ĐẤU NỐI

• Model: M2BS-16U0 (cầu đấu vít)
• Sơ đồ đấu nối
