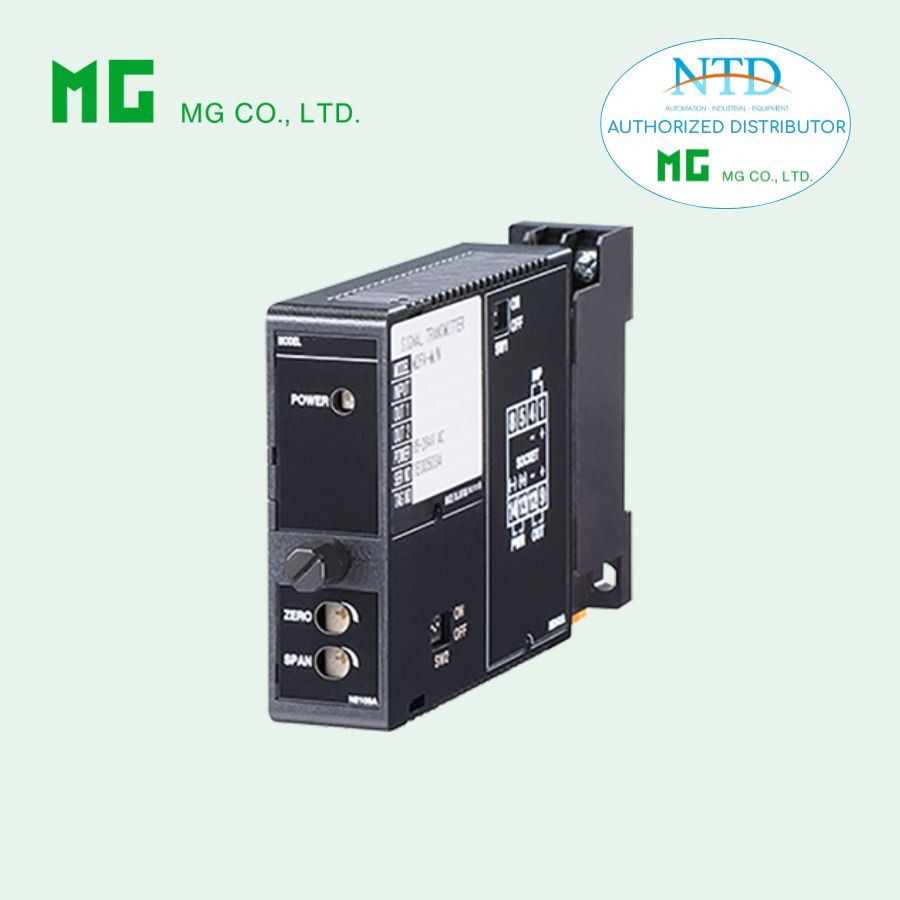

Mô đun mở rộng M2BW (Mini-M series) của MG

M2BW là module mở rộng thuộc dòng Super-mini Signal Conditioners Mini-M, được thiết kế để kết nối các bộ chuyển đổi tín hiệu có cách ly (ngoài dòng Mini-M) với các bộ điều khiển truyền thông như M2BC và M2BD. Sản phẩm tích hợp sẵn điện trở thu 250 Ω, cho phép chuyển đổi tín hiệu dòng điện sang điện áp một cách nhanh chóng và thuận tiện.

Với thiết kế nhỏ gọn, lắp đặt linh hoạt trên bề mặt hoặc DIN rail, M2BW giúp mở rộng khả năng kết nối hệ thống đo lường, điều khiển, đảm bảo độ chính xác cao, an toàn cách ly và vận hành ổn định trong môi trường công nghiệp.

THÔNG SỐ CHUNG

• Kiểu lắp đặt: Dạng cắm (Plug-in)
• Kết nối: Cọc vít M3 (mô-men siết 0,8 N·m)
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Điện trở tích hợp: Kết nối ngắn mạch giữa chân 5 – 8

NGÕ VÀO & NGÕ RA

• Điện trở nội: 250 Ω (2 W)
• Điện áp kích thích cho phép: −30 đến +30 V

Lưu ý khi lắp đặt:

• Khi sử dụng cùng bộ điều khiển truyền thông analog (model M2BC, M2BD), cần lắp bộ điều hòa tín hiệu có cách ly trên cùng tủ điều khiển với ngõ vào.
• Không kết nối thêm bất kỳ thiết bị nào khác vào các đầu cực ngõ vào.

LẮP ĐẶT

• Nhiệt độ làm việc: 0 đến 55°C (32 đến 131°F)
• Độ ẩm làm việc: 30 đến 90 %RH (không ngưng tụ)
• Kiểu lắp: Gắn bề mặt hoặc DIN rail
• Khối lượng: 150 g (0,33 lb)

HIỆU SUẤT (theo % dải đo)

• Độ chính xác: ±0,1 % (khi sử dụng điện trở tích hợp)
• Hệ số nhiệt: ±0,003 %/°C (±0,002 %/°F) (khi sử dụng điện trở tích hợp)
• Độ bền điện môi: 2000 V AC trong 1 phút
• (ngõ vào hoặc ngõ ra so với đất)
