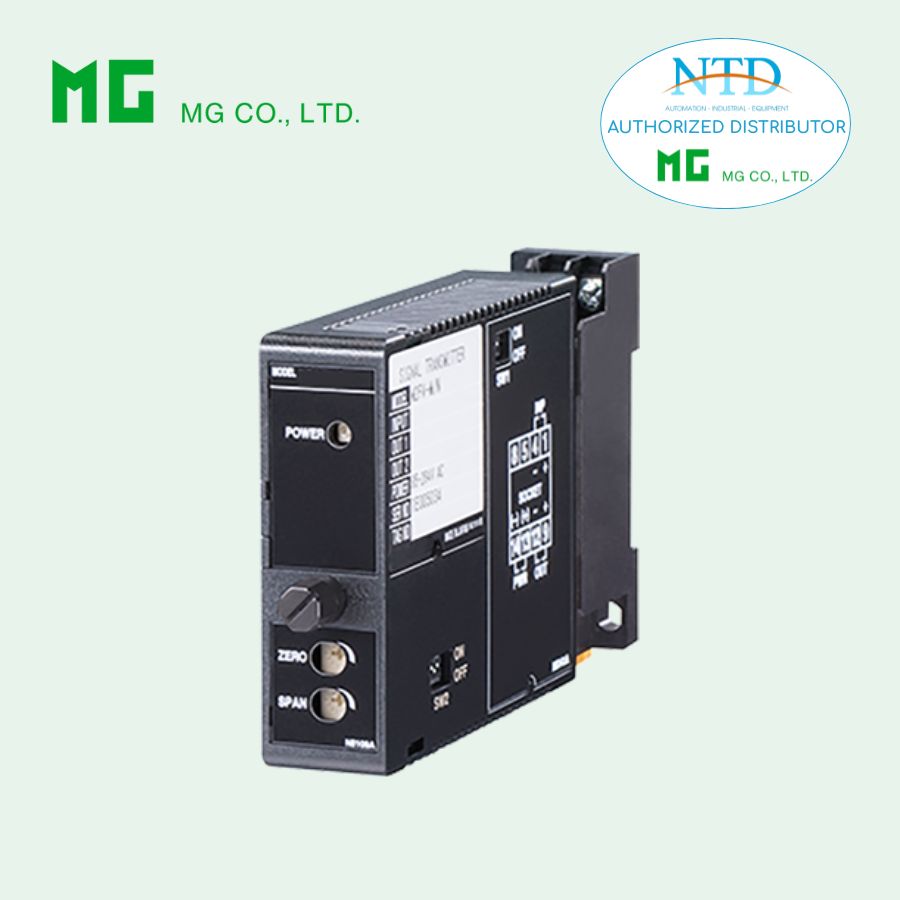

Nguồn cấp vòng dòng 10-50 mA M2DU (Mini-M series) MG

M2DU thuộc dòng Super-mini Signal Conditioners Mini-M, là bộ cấp nguồn và điều hòa tín hiệu cho vòng dòng DC 10–50 mA, được thiết kế chuyên dụng cho các transmitter 2 dây trong hệ thống đo lường, điều khiển công nghiệp. Thiết bị cung cấp nguồn 24 V DC ổn định, đồng thời chuyển đổi tín hiệu dòng 10–50 mA sang điện áp 1–5 V DC để kết nối với PLC, DCS hoặc hệ thống giám sát.

Với khả năng cách ly hoàn toàn giữa ngõ vào, ngõ ra và nguồn, cùng chức năng bảo vệ ngắn mạch, M2DU giúp nâng cao độ an toàn, độ tin cậy và tuổi thọ cho hệ thống. Thiết kế siêu nhỏ gọn, hỗ trợ nguồn cấp AC/DC đa dải và lắp đặt mật độ cao trên ray DIN, M2DU là giải pháp lý tưởng cho các tủ điều khiển có không gian hạn chế nhưng yêu cầu hiệu suất và độ ổn định cao.

Chức năng & Đặc điểm

• Cấp nguồn cho vòng dòng DC 10 – 50 mA
• Cách ly tín hiệu
• Bảo vệ ngắn mạch
• Nguồn cấp đa dải (universal power input)
• Thiết kế mật độ lắp đặt cao

Ứng dụng điển hình

• Các loại transmitter 2 dây

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2DU-24-[1][2] Chọn mã phù hợp cho các mục [1] và [2] (Ví dụ: M2DU-24-M/Q)
• Với tùy chọn /Q, cần chỉ rõ nội dung tùy chọn (Ví dụ: /C01/S01)

NGÕ RA NGUỒN CẤP

• 24: 24 V DC

NGÕ VÀO

Dòng điện

• 10 – 50 mA DC
• Điện trở ngõ vào: khoảng 100 Ω

NGÕ RA

Điện áp

• 1 – 5 V DC
• Điện trở tải: ≥ 50 kΩ

[1] NGUỒN CẤP

Nguồn AC

• M: 85 – 264 V AC
  (Dải điện áp hoạt động 85 – 264 V, 47 – 66 Hz)

Nguồn DC

• R2: 11 – 27 V DC
  (Dải hoạt động 11 – 27 V, gợn sóng tối đa 10 %p-p)

• P: 110 V DC
  (Dải hoạt động 85 – 150 V, gợn sóng tối đa 10 %p-p)

[2] TÙY CHỌN

• (trống): không có
• /Q: Có tùy chọn (cần chỉ rõ)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều)

Lớp phủ bảo vệ

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su
• /C04: Phủ polyolefin

Vật liệu vít đấu dây

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Cấu trúc: Dạng cắm (plug-in)
• Kết nối: Đầu vít M3 (mô-men siết 0,8 N·m)
• Vít đấu dây: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Ngõ vào – ngõ ra – nguồn
• Ngõ ra quá dải: khoảng -10 đến +120 %
• Chỉnh zero: -5 đến +5 % (mặt trước)
• Chỉnh span: 95 đến 105 % (mặt trước)

NGÕ RA NGUỒN CẤP

• Điện áp ra: 24 – 28 V DC (không tải)
• Dòng định mức: ≤ 55 mA DC

Bảo vệ ngắn mạch

• Giới hạn dòng: ≤ 65 mA
• Thời gian bảo vệ: Không giới hạn

THÔNG SỐ NGÕ VÀO

• Dòng DC: Tích hợp điện trở ngõ vào

LẮP ĐẶT

• Công suất tiêu thụ:
  • AC: khoảng 5 VA
  • DC: khoảng 3 W
• Nhiệt độ làm việc: -5 đến +55°C
• Độ ẩm làm việc: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Gắn bề mặt hoặc ray DIN
• Khối lượng: 150 g

HIỆU SUẤT

• Độ chính xác: ±0,1 %
• Hệ số nhiệt: ±0,015 %/°C
• Thời gian đáp ứng: ≤ 0,5 giây (0 – 90 %)
• Ảnh hưởng điện áp nguồn:
  • Ngõ ra nguồn cấp: ±3 % trên toàn dải điện áp
  • Tín hiệu ngõ ra: ±0,1 % trên toàn dải điện áp
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Độ bền điện: 2000 V AC / 1 phút
• (giữa ngõ vào – ngõ ra – nguồn – đất)
