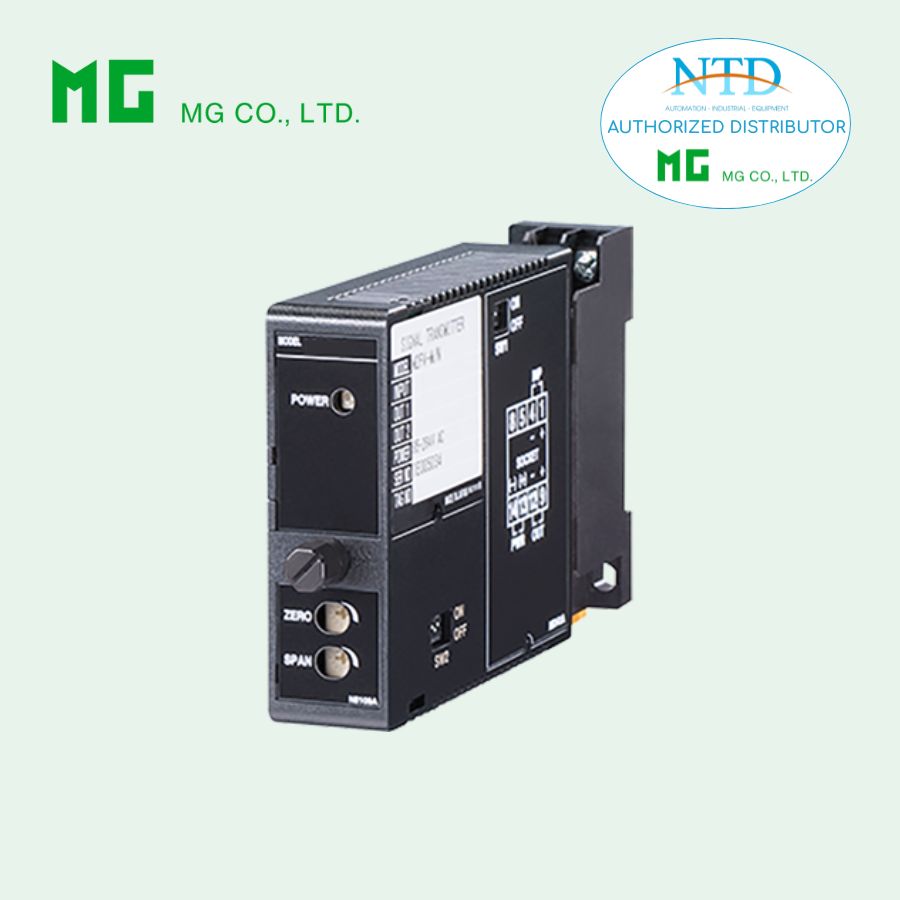

Bộ cấp nguồn vòng dòng M2DYH2 (Mini-M series) của MG

M2DYH2 là bộ cấp nguồn vòng dòng 4-20 mA thuộc dòng Mini-M của bộ điều hoà tín hiệu (Signal Conditioner) với thiết kế siêu nhỏ gọn, chuyên dụng cho transmitter HART 2 dây. Thiết bị vừa cung cấp nguồn ổn định cho vòng dòng, vừa cách ly và truyền tiếp tín hiệu HART hai chiều, đảm bảo độ tin cậy cao trong hệ thống đo lường, điều khiển công nghiệp.

M2DYH2 được tích hợp bảo vệ ngắn mạch, tùy chọn phát hiện hở mạch, cùng khả năng tương thích với nhiều loại nguồn AC/DC, giúp tăng tính linh hoạt khi lắp đặt. Với độ chính xác cao, khả năng cách ly an toàn và thiết kế cắm module tiện lợi, M2DYH2 là giải pháp tối ưu cho các hệ thống sử dụng smart transmitter trong môi trường công nghiệp.

Chức năng & Đặc điểm

• Cấp nguồn cho vòng dòng DC 4 – 20 mA
• Cách ly và truyền tiếp tín hiệu HART
• Bảo vệ ngắn mạch
• Có thể lựa chọn chức năng phát hiện hở mạch
• Phù hợp với các transmitter thông minh

Ứng dụng điển hình

• Transmitter HART 2 dây

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2DYH2-24A-[1][2]. Chọn mã phù hợp cho từng mục [1] và [2]. (Ví dụ: M2DYH2-24A-M2/B/CE/Q)

• Chỉ định chi tiết cho mã tùy chọn /Q (ví dụ: /C01/S01)

NGUỒN CẤP RA

• 24: 24 V DC

NGÕ VÀO

• Dòng điện: 4 – 20 mA DC
  (Điện trở ngõ vào xấp xỉ 250 Ω)

NGÕ RA

• Dòng điện
  A: 4 – 20 mA DC (Điện trở tải tối đa 600 Ω)

[1] NGUỒN CẤP

Nguồn AC

• M2: 100 – 240 V AC
  (Dải điện áp hoạt động 85 – 264 V, 47 – 66 Hz)

Nguồn DC

• R: 24 V DC
  (Dải hoạt động 24 V ±10 %, gợn sóng tối đa 10 %p-p)

• R2: 11 – 27 V DC
  (Dải hoạt động 11 – 27 V, gợn sóng tối đa 10 %p-p)
  (Chọn mã /N cho phần “Tiêu chuẩn & Chứng nhận”)

• P: 110 V DC
  (Dải hoạt động 85 – 150 V, gợn sóng tối đa 10 %p-p)

[2] TÙY CHỌN (có thể chọn nhiều)

Phát hiện hở mạch

• Trống: Không

• /B: Có bộ phát hiện hở mạch

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)

• /N: Không CE

• /CE: Đạt chứng nhận CE

Tùy chọn khác

• Trống: Không

• /Q: Tùy chọn khác (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều)

Lớp phủ bảo vệ (xem chi tiết trên website)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

• /C04: Phủ polyolefin

Vật liệu vít đầu cực

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Kiểu cấu trúc: Cắm (plug-in)

• Kết nối: Cọc vít M3 (mô-men siết 0,8 N·m)

• Vít đầu cực: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ

• Vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Ngõ vào – ngõ ra – nguồn

• Quá dải ngõ ra: Xấp xỉ −10 đến +110 %

• Chỉnh zero: −5 đến +5 % (mặt trước)

• Chỉnh span: 95 đến 105 % (mặt trước)

• Phát hiện hở mạch: Dòng ngõ vào = 0 mA khi vòng ngõ ra bị hở

• Điện trở ON của rơ-le Photo MOSFET: Tối đa 3 Ω

NGUỒN CẤP RA (giữa các đầu cực 1 – 5)

• Điện áp ngõ ra: 24 – 28 V DC khi không tải

• Tối thiểu 18 V DC tại 20 mA

• Dòng định mức: ≤ 22 mA DC

• Bảo vệ ngắn mạch

  • Giới hạn dòng: tối đa 30 mA

  • Thời gian bảo vệ: Không giới hạn

THÔNG SỐ NGÕ VÀO

• Dòng DC: Có sẵn điện trở ngõ vào

• Dòng ngõ vào: ≥ 0 mA

TRUYỀN THÔNG HART

• Hệ số truyền: Xấp xỉ −3 dB (trong dải 1 – 3 kHz),
• đo với tải 250 Ω ở ngõ ra
• Tải ngõ ra (trở kháng vòng): 250 Ω ±10 % là bắt buộc để truyền thông HART
• Hướng truyền: Hai chiều

LẮP ĐẶT

• Công suất tiêu thụ

  • AC: ~4 VA tại 100 V; ~6 VA tại 200 V; ~7 VA tại 264 V

  • DC: ~3 W

• Nhiệt độ làm việc: −5 đến +55 °C

• Độ ẩm làm việc: 30 – 90 %RH (không ngưng tụ)

• Kiểu lắp: Gắn bề mặt hoặc thanh DIN

• Khối lượng: 150 g (0,33 lb)

HIỆU NĂNG (theo % thang đo)

• Độ chính xác: ±0,1 %

• Hệ số nhiệt: ±0,015 %/°C (±0,008 %/°F)

• Thời gian đáp ứng: ≤ 0,5 giây (0 – 90 %)

• Ảnh hưởng điện áp nguồn

  • Nguồn cấp ra: ±3 % trong dải điện áp

  • Tín hiệu ngõ ra: ±0,1 % trong dải điện áp

• Điện trở cách điện: ≥ 100 MΩ với 500 V DC

• Độ bền điện môi: 2000 V AC trong 1 phút
  (ngõ vào – ngõ ra – nguồn – đất)

TIÊU CHUẨN & CHỨNG NHẬN

• Phù hợp EU

  • Chỉ thị EMC

    • EMI: EN 61000-6-4

    • EMS: EN 61000-6-2

  • Chỉ thị Điện áp thấp

    • EN 61010-1

    • Cấp lắp đặt II

    • Mức ô nhiễm 2

    • Ngõ vào hoặc ngõ ra với nguồn: Cách ly tăng cường (300 V)

    • Ngõ vào với ngõ ra: Cách ly cơ bản (300 V)

• Chỉ thị RoHS
