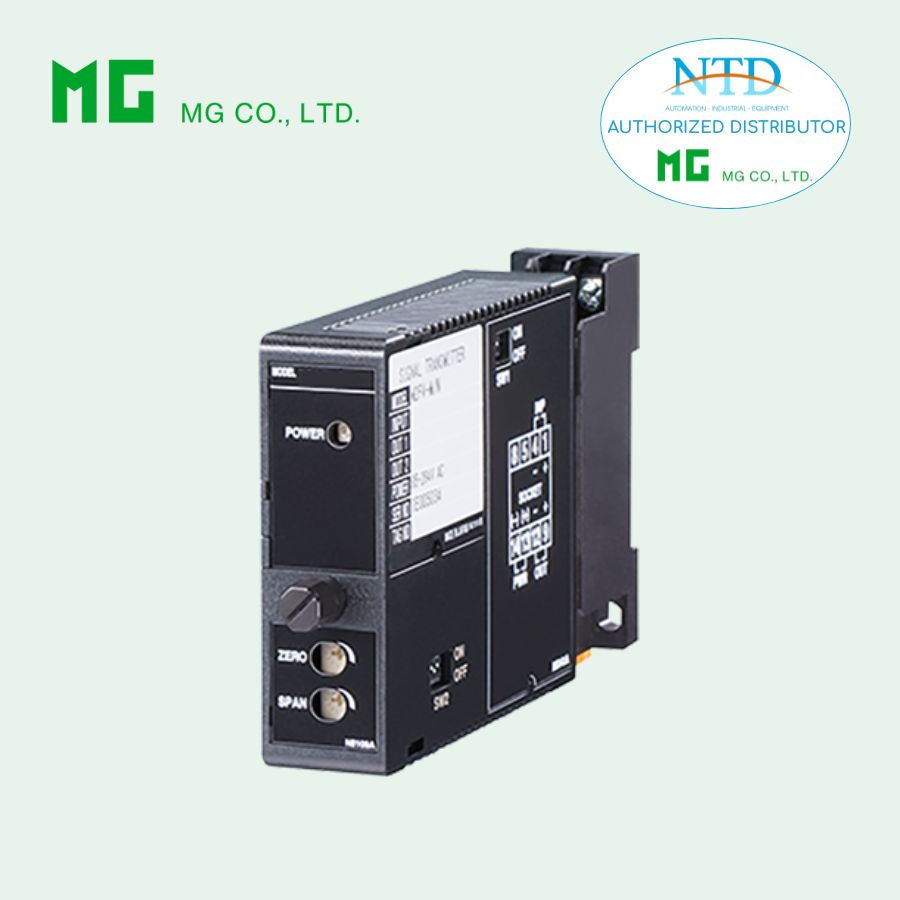

Bộ chuyển đổi tín hiệu M2FV (Mini-M series) của MG

M2FV (Signal Transmitter) thuộc dòng Super-mini Signal Conditioners Mini-M, là bộ chuyển đổi tín hiệu cho phép chuyển đổi linh hoạt tín hiệu DC từ cảm biến sang các tín hiệu quá trình tiêu chuẩn như dòng điện hoặc điện áp. Thiết bị hỗ trợ cấu hình trực tiếp tại hiện trường thông qua công tắc DIP, giúp người dùng dễ dàng lựa chọn dải tín hiệu vào/ra cũng như thời gian đáp ứng phù hợp với từng ứng dụng.

Với thiết kế cách ly hoàn toàn giữa đầu vào, đầu ra và nguồn, M2FV đảm bảo an toàn, giảm nhiễu và nâng cao độ ổn định cho hệ thống đo lường và điều khiển. Kích thước nhỏ gọn, khả năng lắp đặt mật độ cao cùng đèn LED báo nguồngiúp M2FV thuận tiện trong lắp đặt, vận hành và bảo trì. Sản phẩm đặc biệt phù hợp cho các ứng dụng cách ly tín hiệu giữa thiết bị hiện trường và phòng điều khiển, trong các hệ thống tự động hóa công nghiệp, HVAC, xử lý nước và quá trình sản xuất.

ĐẶC ĐIỂM NỔI BẬT

• Chuyển đổi tín hiệu DC từ cảm biến sang tín hiệu quá trình tiêu chuẩn
• Cấu hình dải vào/ra và thời gian đáp ứng bằng công tắc DIP
• Cho phép lắp đặt mật độ cao
• Có đèn LED báo nguồn

ỨNG DỤNG ĐIỂN HÌNH

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M2FV-[1][2]

• Chọn mã phù hợp cho từng vị trí [1] và [2]
  (Ví dụ: M2FV-M2/CE/Q)

• Khi chọn tùy chọn /Q, cần chỉ rõ yêu cầu kỹ thuật
  (Ví dụ: /C01/S01)

Lưu ý: Sản phẩm xuất xưởng với cài đặt mặc định:
Đầu vào: 4 – 20 mA
Đầu ra: 4 – 20 mA
Thời gian đáp ứng: Chuẩn

TÍN HIỆU ĐẦU VÀO – CÓ THỂ CHỌN TẠI HIỆN TRƯỜNG

Dòng điện

• 4 – 20 mA DC (điện trở vào 50 Ω)

• 0 – 20 mA DC (điện trở vào 50 Ω)

Điện áp

• 0 – 10 V DC (điện trở vào ≥ 100 kΩ)

• 2 – 10 V DC (≥ 100 kΩ)

• 0 – 5 V DC (≥ 100 kΩ)

• 1 – 5 V DC (≥ 100 kΩ)

TÍN HIỆU ĐẦU RA – CÓ THỂ CHỌN TẠI HIỆN TRƯỜNG

Dòng điện

• 4 – 20 mA DC (tải tối đa 750 Ω)

• 0 – 20 mA DC (tải tối đa 750 Ω)

Điện áp

• 0 – 10 V DC (tải tối thiểu 10 kΩ)

• 2 – 10 V DC (≥ 10 kΩ)

• 0 – 5 V DC (≥ 5 kΩ)

• 1 – 5 V DC (≥ 5 kΩ)

[1] NGUỒN CẤP

Nguồn AC

• M: 85 – 264 V AC, 47 – 66 Hz
  (Chọn /N cho mã Tiêu chuẩn & Chứng nhận)

• M2: 100 – 240 V AC (85 – 264 V), 47 – 66 Hz

Nguồn DC

• R: 24 V DC (±10 %, ripple ≤ 10 %p-p)

• R2: 11 – 27 V DC (ripple ≤ 10 %p-p)
  (Chọn /N cho mã Tiêu chuẩn & Chứng nhận)

• P: 110 V DC (85 – 150 V, ripple ≤ 10 %p-p)

[2] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)

• /N: Không CE hoặc UKCA

• /CE: Chứng nhận CE

• /UK: CE + UKCA

Tùy chọn khác

• (trống): Không

• /Q: Tùy chọn đặc biệt (chỉ rõ yêu cầu)

CHI TIẾT TÙY CHỌN Q

Lớp phủ bảo vệ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

• /C04: Phủ polyolefin

Vật liệu vít đấu dây

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Kết cấu: Module cắm

• Đấu nối: Terminal vít M3 (mô-men 0,8 N·m)

• Vít đấu dây: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ

• Vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Đầu vào – đầu ra – nguồn

• Quá dải đầu ra: Khoảng −10 đến +120 %

• Chỉnh Zero: −2 đến +2 % (mặt trước)

• Chỉnh Span: 98 đến 102 % (mặt trước)

• Đèn báo nguồn: LED xanh sáng khi có nguồn

THÔNG SỐ ĐẦU VÀO

• Dòng DC: Tích hợp sẵn điện trở vào

LẮP ĐẶT

• Công suất tiêu thụ:

  • AC: 3 – 5 VA

  • DC: Khoảng 3 W

• Nhiệt độ làm việc: −30 đến +60 °C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Kiểu lắp: Gắn bề mặt hoặc DIN rail

• Khối lượng: 150 g

HIỆU SUẤT (theo % span)

• Độ chính xác: ±0,1 %

• Độ chính xác cài đặt I/O: ±0,2 %

• Hệ số nhiệt: ±0,015 %/°C

• Thời gian đáp ứng:

  • Chuẩn: ≤ 0,5 s (0 – 90 %)

  • Nhanh: ≤ 30 ms (0 – 90 %)

• Ảnh hưởng điện áp nguồn: ±0,1 %

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Chịu điện áp: 2000 V AC / 1 phút
  (đầu vào – đầu ra – nguồn – đất)

TIÊU CHUẨN & CHỨNG NHẬN

• EU: EMC Directive, Low Voltage Directive, RoHS

  • Cách ly tăng cường: đầu vào/ra với nguồn (300 V)

  • Cách ly cơ bản: đầu vào với đầu ra (300 V)

• UK (UKCA): Tiêu chuẩn và quy định tương đương EU
  (xem chi tiết trên website nhà sản xuất)
