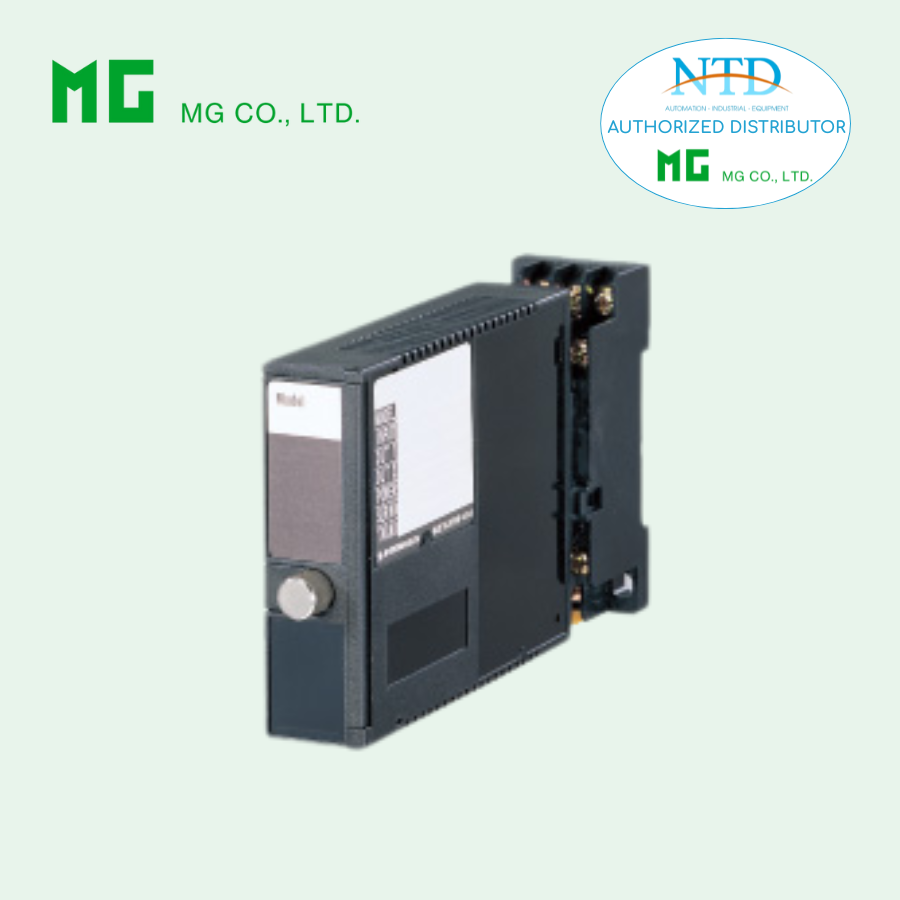

Bộ giới hạn tín hiệu M2LMS (Mini-M series) của MG

Liên hệ Còn hàng

Model: M2LMS
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

M2LMS là bộ giới hạn tín hiệu DC thuộc dòng Super-mini Signal Conditioners Mini-M, được thiết kế để ngăn tín hiệu đầu ra vượt quá hoặc thấp hơn các giá trị cài đặt trước. Thiết bị cho phép điều chỉnh độc lập giới hạn trên và giới hạn dưới trong dải rộng, thao tác nhanh chóng thông qua màn hình số và công tắc điều khiển phía trước, giúp hiệu chuẩn thuận tiện ngay tại hiện trường.

Với khả năng cách ly ngõ vào – ngõ ra – nguồn, độ chính xác cao và thiết kế nhỏ gọn, M2LMS đặc biệt phù hợp cho các ứng dụng bảo vệ PLC, DCS, thiết bị đo, cũng như đảm bảo tín hiệu an toàn trong các vòng điều khiển quan trọng, điển hình như điều khiển đốt và kiểm soát lưu lượng nhiên liệu tối thiểu.

ĐẶC ĐIỂM NỔI BẬT

Ngăn không cho tín hiệu đầu ra DC vượt quá hoặc thấp hơn các giá trị giới hạn đã cài đặt
Giới hạn trên và giới hạn dưới có thể điều chỉnh độc lập trong dải từ -10,0 % đến +105 %
Dễ dàng cài đặt giới hạn trên/dưới thông qua màn hình số phía trước

ỨNG DỤNG ĐIỂN HÌNH

Bảo vệ các thiết bị nhận tín hiệu có thể hoạt động sai khi tín hiệu đầu vào vượt thang đo
Đảm bảo lưu lượng nhiên liệu tối thiểu trong các vòng điều khiển đốt (combustion control loop)

THÔNG TIN ĐẶT HÀNG

Mã đặt hàng: M2LMS-[1][2]-[3][4]
Chọn mã phù hợp cho từng vị trí từ [1] đến [4]
(Ví dụ: M2LMS-6A-M2/CE/Q)
Dải ngõ vào/ngõ ra đặc biệt (áp dụng cho mã Z & 0)
Chỉ rõ thông số cho tùy chọn /Q
(Ví dụ: /C01/S01)

[1] NGÕ VÀO

Dòng điện

A: 4 – 20 mA DC (Điện trở vào 250 Ω)
A1: 4 – 20 mA DC (Điện trở vào 50 Ω)
B: 2 – 10 mA DC (500 Ω)
C: 1 – 5 mA DC (1000 Ω)
D: 0 – 20 mA DC (50 Ω)
E: 0 – 16 mA DC (62,5 Ω)
F: 0 – 10 mA DC (100 Ω)
G: 0 – 1 mA DC (1000 Ω)
H: 10 – 50 mA DC (100 Ω)
J: 0 – 10 µA DC (1000 Ω)
K: 0 – 100 µA DC (1000 Ω)
GW: -1 – +1 mA DC (1000 Ω)
FW: -10 – +10 mA DC (100 Ω)
Z: Dòng điện theo yêu cầu (xem THÔNG SỐ NGÕ VÀO)

Điện áp

1: 0 – 10 mV DC (≥ 10 kΩ)
15: 0 – 50 mV DC (≥ 10 kΩ)
16: 0 – 60 mV DC (≥ 10 kΩ)
2: 0 – 100 mV DC (≥ 100 kΩ)
3: 0 – 1 V DC (≥ 1 MΩ)
4: 0 – 10 V DC (≥ 1 MΩ)
5: 0 – 5 V DC (≥ 1 MΩ)
6: 1 – 5 V DC (≥ 1 MΩ)
4W: -10 – +10 V DC (≥ 1 MΩ)
5W: -5 – +5 V DC (≥ 1 MΩ)
0: Điện áp theo yêu cầu

[2] NGÕ RA

Dòng điện

A: 4 – 20 mA DC (≤ 750 Ω)
B: 2 – 10 mA DC (≤ 1500 Ω)
C: 1 – 5 mA DC (≤ 3000 Ω)
D: 0 – 20 mA DC (≤ 750 Ω)
E: 0 – 16 mA DC (≤ 900 Ω)
F: 0 – 10 mA DC (≤ 1500 Ω)
G: 0 – 1 mA DC (≤ 15 kΩ)
Z: Dòng điện theo yêu cầu

Điện áp

1: 0 – 10 mV DC (≥ 10 kΩ)
2: 0 – 100 mV DC (≥ 100 kΩ)
3: 0 – 1 V DC (≥ 1000 Ω)
4: 0 – 10 V DC (≥ 10 kΩ)
5: 0 – 5 V DC (≥ 5000 Ω)
6: 1 – 5 V DC (≥ 5000 Ω)
4W: -10 – +10 V DC (≥ 10 kΩ)
5W: -5 – +5 V DC (≥ 5000 Ω)
0: Điện áp theo yêu cầu
