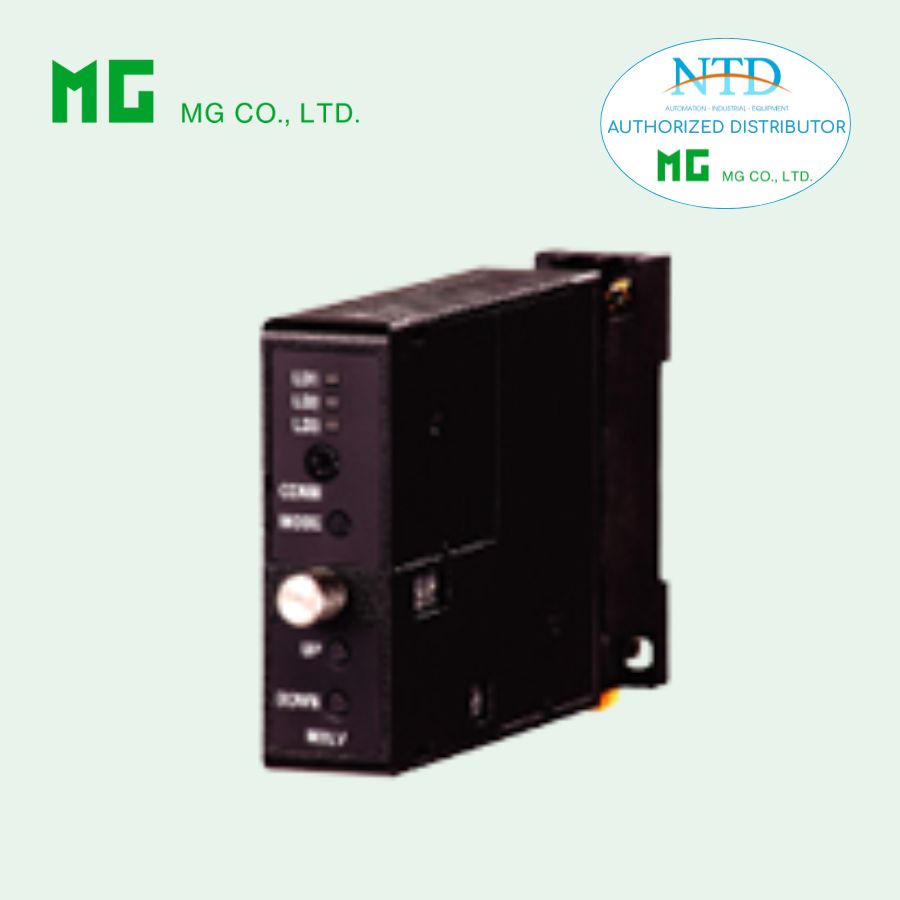

Bộ chuyển đổi tín hiệu biến trở M2LPM (Mini-M series) của MG

M2LPM (Potentiometer Transmitter) thuộc dòng Super-mini Signal Conditioners Mini-M Series là bộ chuyển đổi tín hiệu chuyên dụng, cho phép biến đổi tín hiệu vị trí từ biến trở (potentiometer/slidewire) thành tín hiệu DC tiêu chuẩn như dòng điện hoặc điện áp. Thiết bị hỗ trợ cấu hình linh hoạt cả tại hiện trường lẫn qua phần mềm PC, nổi bật với tính năng hiệu chuẩn nhanh One-Step Cal ngay trên mặt trước mà không cần máy tính.

Với khả năng cách ly an toàn, độ chính xác cao, kích thước nhỏ gọn và dễ dàng lắp đặt trên DIN rail, M2LPM là giải pháp lý tưởng cho các ứng dụng đo lường vị trí, điều khiển và tự động hóa công nghiệp.

ĐẶC ĐIỂM NỔI BẬT

• Cung cấp tín hiệu DC đầu ra tỷ lệ với vị trí của biến trở hoặc slidewire
• Hiệu chuẩn dễ dàng bằng chức năng “One-Step Cal” thông qua 3 nút điều khiển phía trước, không cần PC; đồng thời có thể cấu hình bằng phần mềm trên PC
• Dải ngõ vào, kiểu và dải ngõ ra có thể cấu hình linh hoạt

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M2LPM-1[1]-M[2]
  (Ví dụ: M2LPM-1Z1-M/Q)

• Chỉ định:

  • Dải ngõ vào (ví dụ: 0 - 500 Ω)

  • Dải ngõ ra (ví dụ: 4 - 20 mA DC)

• Chỉ định chi tiết cho tùy chọn /Q (ví dụ: /C01/S01)

NGÕ VÀO

1: Tổng điện trở 50 Ω – 10 kΩ
(Dải ngõ vào có thể lập trình hoàn toàn ngoài dải đã đặt khi mua bằng cách cài DIP switch và hiệu chuẩn One-Step Cal. Có thể dùng phần mềm PC Configurator.)

[1] NGÕ RA

Dòng điện

• Z1: 0 – 20 mA DC

Điện áp

• V1: -2.5 – +2.5 V DC

• V2: -10 – +10 V DC

(Dải ngõ ra có thể lập trình hoàn toàn ngoài dải đã đặt khi mua thông qua DIP switch và One-Step Cal hoặc PC Configurator.)

NGUỒN CẤP

Nguồn AC

• M: 85 – 264 V AC
  (Dải hoạt động 85 – 264 V, 47 – 66 Hz)

[2] TÙY CHỌN

• Trống: không có

• /Q: Có tùy chọn (chỉ định chi tiết)

CHI TIẾT TÙY CHỌN /Q

Lớp phủ

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su
• /C04: Phủ polyolefin

Vật liệu vít đầu nối

• /S01: Thép không gỉ

SẢN PHẨM LIÊN QUAN

Phần mềm cấu hình PC (M2LPMCFG) – tải từ website
(Cần cáp chuyên dụng để kết nối thiết bị với PC)

THÔNG SỐ CHUNG

• Kiểu lắp: Cắm module
• Kết nối: Terminal vít M3 (0.8 N·m)
• Vỏ: Nhựa chống cháy (đen)
• Cách ly: Ngõ vào – ngõ ra – nguồn
• Quá dải ngõ ra: xấp xỉ -15 đến +115 %
• (Không hỗ trợ dòng điện âm)
• Điều chỉnh Zero: -15 đến +15 % (mặt trước)
• Điều chỉnh Span: 85 đến 115 % (mặt trước)
• Bảo vệ đứt tín hiệu (Burnout): Upscale / Downscale / Không – chọn bằng DIP
• LED trạng thái: 3 màu (xanh / vàng / đỏ), hiển thị trạng thái hoạt động

CẤU HÌNH

• One-Step Cal:
  Sau khi chọn kiểu I/O và dải full-scale bằng DIP switch, hiệu chuẩn chính xác 0 % và 100 % bằng nút nhấn và LED.

• PC Configurator:
  Kết nối PC Windows qua jack phía trước.

• Có thể lập trình:

  • Kiểu & dải I/O

  • Zero & Span

  • Burnout

  • Bảng tuyến tính hóa người dùng

• Cổng cấu hình: Jack mini 2.5 mm; mức RS-232-C

THÔNG SỐ NGÕ VÀO

• Biến trở: 0 – 50 Ω đến 10 kΩ
  (Mặc định: 1500 Ω nếu không chỉ định)

• Dải tối thiểu:

  • 0 – 50 Ω: 2.5 Ω

  • 0 – 150 Ω: 5 Ω

  • 0 – 300 Ω: 5 Ω

  • 0 – 500 Ω: 5 Ω

  • 0 – 1500 Ω: 150 Ω

  • 0 – 10 kΩ: 1000 Ω

• Điện áp tham chiếu: 2.5 V

• Điện trở tham chiếu: 2.5 kΩ

• Điện áp kích:

  2.5×Rke^ˊtno^ˊiRke^ˊtno^ˊi+2500 (V)2.5×Rke^ˊtno^ˊi​+2500Rke^ˊtno^ˊi​​ (V)

  Ví dụ: R = 1000 Ω → 0.7 V

THÔNG SỐ NGÕ RA

Dòng điện DC

• Dải tối đa: 0 – 20 mA

• Dải phù hợp: 0 – 24 mA

• Span tối thiểu: 1 mA

• Tải: Tối đa 12 V
  (Ví dụ 4 – 20 mA → 600 Ω)

Điện áp DC

• V1: -2.5 – +2.5 V (span ≥ 250 mV)

• V2: -10 – +10 V (span ≥ 1 V)

• Dòng tải tối đa: 1 mA

LẮP ĐẶT

• Công suất tiêu thụ:

  • ~4 VA @100 V

  • ~5 VA @200 V

  • ~6 VA @264 V

• Nhiệt độ làm việc: -5 đến +55 °C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Gắn bề mặt hoặc ray DIN

• Khối lượng: 120 g

HIỆU SUẤT

• Độ chính xác tổng: Độ chính xác ngõ vào + ngõ ra
• Độ chính xác ngõ vào: ±0.01 ~ ±0.02 % tùy dải
• Độ chính xác ngõ ra: ±0.04 % dải tối đa
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 1 s (0 – 90 %)
• Điện trở cách điện: ≥ 100 MΩ / 500 V DC
• Chịu điện áp: 2000 V AC / 1 phút
