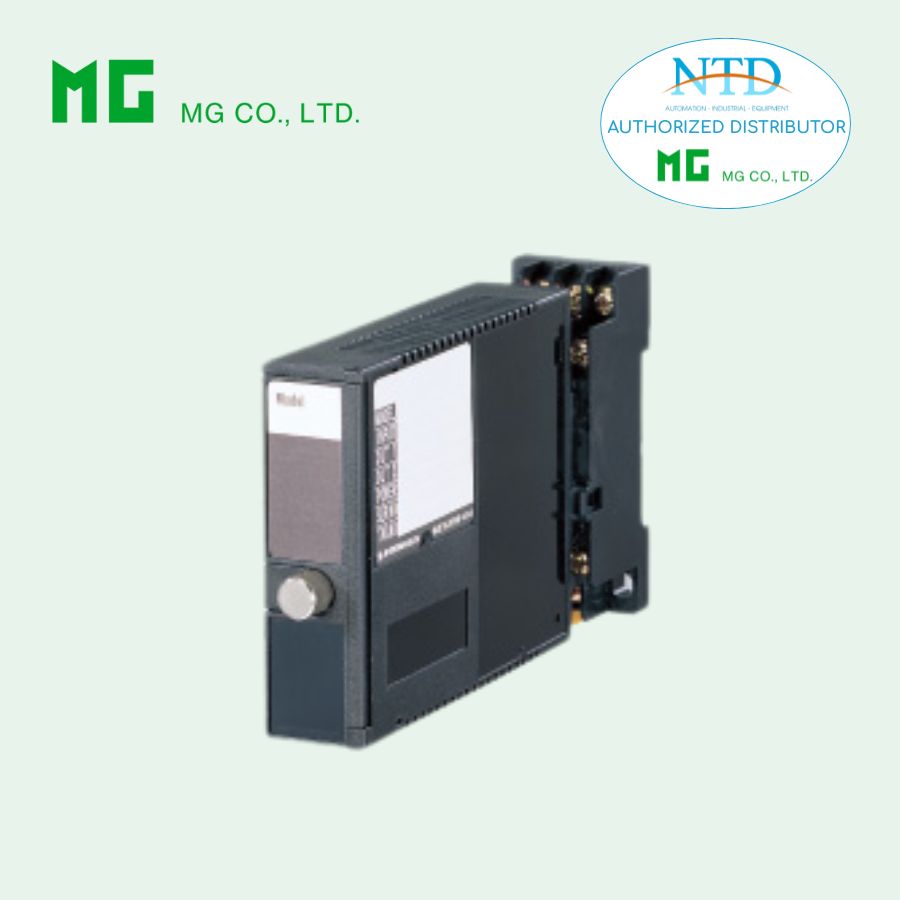

Bộ chia xung M2PDU (Mini-M series) MG

M2PDU là bộ chia xung (Pulse Divider) thuộc dòng Super-mini Signal Conditioners Mini-M, được thiết kế để cách ly điện và chia tần số tín hiệu xung với độ ổn định cao. Thiết bị cho phép điều chỉnh linh hoạt tỷ lệ chia từ 1/1 đến 1/6400 thông qua công tắc phía trước, đảm bảo xung đầu ra có duty 50% khi thực hiện chia tần.

Với khả năng hỗ trợ nhiều dạng ngõ vào và ngõ ra (tiếp điểm cơ khí, open collector, xung điện áp), thiết kế nhỏ gọn và dễ lắp đặt, M2PDU là giải pháp lý tưởng cho các ứng dụng lưu lượng kế, turbine meter, máy quay và hệ thống đo đếm xung trong công nghiệp.

ĐẶC ĐIỂM NỔI BẬT

• Cách ly điện hoàn toàn và chia tần số tín hiệu xung
• Tỷ lệ chia xung có thể điều chỉnh bằng công tắc phía trước; xung đầu ra có duty 50%
• Hỗ trợ nhiều dạng ngõ ra (open collector và xung điện áp)
• Thiết kế nhỏ gọn, phù hợp lắp đặt mật độ cao

ỨNG DỤNG ĐIỂN HÌNH

• Lưu lượng kế thể tích (positive displacement) và lưu lượng kế turbine
• Tín hiệu tiếp điểm khô phát sinh từ các máy quay

THÔNG TIN ĐẶT HÀNG

Mã đặt hàng: M2PDU-[1][2][3]-[4][5]
(ví dụ: M2PDU-33N-M2/N/Q)

Chỉ định mã tùy chọn /Q nếu có
(ví dụ: /C01/S01)

[1] NGÕ VÀO

• 1: Tiếp điểm cơ khí (tối đa 30 Hz)

• 2: Open collector (tối đa 100 kHz)

• 3: Xung điện áp (tối đa 100 kHz)

• 9: Cảm biến xung kẹp ngoài CLSP

[2] NGÕ RA

• 1: Open collector tần số thấp (tối đa 30 Hz)

• 2: Open collector tần số cao (tối đa 100 kHz)

• 3: Xung 5 V (tối đa 100 kHz)

• 4: Xung 12 V (tối đa 100 kHz)

• 5: Xung 24 V (tối đa 100 kHz)

[3] LOGIC NGÕ RA

• N: Cùng logic với ngõ vào

• R: Đảo logic

[4] NGUỒN CẤP

Nguồn AC

• M: 85 – 264 V AC (47 – 66 Hz)

• M2: 100 – 240 V AC (85 – 264 V, 47 – 66 Hz)

Nguồn DC

• R: 24 V DC (±10 %)

• R2: 11 – 27 V DC

• P: 110 V DC (85 – 150 V)

[5] TÙY CHỌN

Tiêu chuẩn & chứng nhận (bắt buộc)

• /N: Không CE hoặc UKCA

Khác

• /Q: Tùy chọn khác (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN /Q

Lớp phủ

• /C01: Silicone
• /C02: Polyurethane
• /C03: Cao su
• /C04: Polyolefin

Vật liệu vít terminal

• /S01: Thép không gỉ

SẢN PHẨM LIÊN QUAN

• Cảm biến xung kẹp ngoài CLSP

THÔNG SỐ CHUNG

• Kiểu lắp: Dạng cắm (Plug-in)
• Kết nối: Terminal vít M3 (0,8 N·m)
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Ngõ vào – ngõ ra – nguồn
• Chống rung tiếp điểm: Có bộ lọc cho ngõ vào tiếp điểm cơ khí
• Phát hiện xung: Ghép DC

Chia tần số

• Duty ngõ ra: 50%
• Dải chia: từ 1/1 đến 1/6400, cài đặt bằng công tắc xoay phía trước
• Lưu ý: Khi để tỷ lệ 1/1, tín hiệu ra giống tín hiệu vào nên duty có thể không đạt 50%

THÔNG SỐ NGÕ VÀO

• Nguồn kích thích: 12 V DC @ 30 mA (có bảo vệ ngắn mạch)
• Duty cho phép: 40 – 60 %

Open Collector

• Tần số tối đa: 100 kHz
• Thời gian xung tối thiểu: 5 µs (ON/OFF)

Tiếp điểm cơ khí

• Tần số tối đa: 30 Hz
• Thời gian xung tối thiểu: 10 ms (ON/OFF)

Xung điện áp

• Tần số tối đa: 100 kHz
• Biên độ: 2 – 50 V (High), ≤ 1 V (Low)

Cảm biến CLSP

• Tối đa: 50.000 xung/giờ

THÔNG SỐ NGÕ RA

Open collector tần số thấp / cao

• 50 V DC @ 100 mA
• Điện áp bão hòa: 0,5 V DC

Xung điện áp

• Mức cao: 5 / 12 / 24 V ±10 %
• Mức thấp: ≤ 0,5 V

LẮP ĐẶT

• Công suất tiêu thụ:
  • AC: ~4–6 VA
  • DC: ~2 W
• Nhiệt độ làm việc: -5 đến +55 °C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Gắn bề mặt hoặc ray DIN
• Khối lượng: 150 g

AN TOÀN & CÁCH ĐIỆN

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Chịu điện áp: 2000 V AC / 1 phút (ngõ vào – ngõ ra – nguồn)
