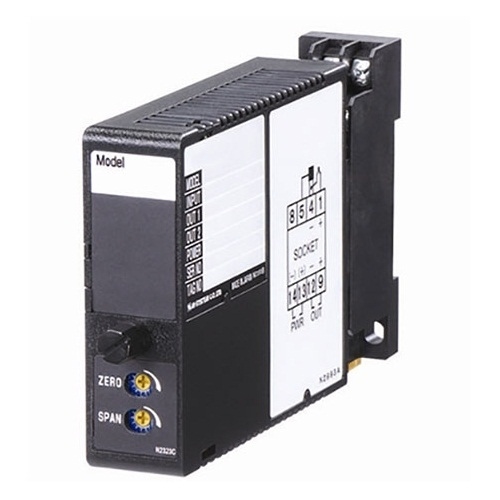

Bộ chuyển đổi điện áp M2PE (Mini-M series) MG

Liên hệ Còn hàng

Model: M2PE
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

M2PE là bộ chuyển đổi điện áp (Voltage Transmitter) siêu nhỏ gọn thuộc dòng Mini-M Series, sử dụng phương pháp đo RMS thực để chuyển đổi điện áp xoay chiều từ biến điện áp (PT) sang tín hiệu quá trình tiêu chuẩn dạng dòng hoặc điện áp DC. Thiết bị cho khả năng đo chính xác ngay cả khi dạng sóng bị méo, độ gợn thấp và độ ổn định cao.

Với thiết kế cách ly an toàn, dải nguồn rộng và độ tin cậy công nghiệp, M2PE đặc biệt phù hợp cho các hệ thống giám sát, điều khiển điện áp tại tủ điện, giúp phát hiện sụt áp, quá tải và đảm bảo vận hành an toàn cho hệ thống điện.

Chức năng & Đặc điểm

Chuyển đổi tín hiệu điện áp xoay chiều từ biến điện áp (PT) sang tín hiệu quá trình tiêu chuẩn
Đo giá trị RMS
Độ gợn thấp

Ứng dụng điển hình

Giám sát và điều khiển tập trung điện áp đường dây và nguồn điện đo tại các tủ phân phối
Giám sát sụt áp bất thường nhằm phát hiện tình trạng quá tải

MODEL: M2PE–[1][2]-[3][4]

THÔNG TIN ĐẶT HÀNG

Mã đặt hàng: M2PE-[1][2]-[3][4]
Chọn mã phù hợp cho từng mục từ [1] đến [4] (Ví dụ: M2PE-1A-M2/CE/Q)
Dải đầu ra đặc biệt (áp dụng cho mã Z & 0)
Với tùy chọn /Q, cần ghi rõ yêu cầu kỹ thuật
(Ví dụ: /C01/S01)

[1] ĐẦU VÀO

Điện áp

1: 0 – 110 V AC
5: 0 – 150 V AC

[2] ĐẦU RA

Dòng điện

A: 4 – 20 mA DC (Điện trở tải tối đa 750 Ω)
B: 2 – 10 mA DC (1500 Ω)
C: 1 – 5 mA DC (3000 Ω)
D: 0 – 20 mA DC (750 Ω)
E: 0 – 16 mA DC (900 Ω)
F: 0 – 10 mA DC (1500 Ω)
G: 0 – 1 mA DC (15 kΩ)
Z: Dòng điện theo yêu cầu (xem Thông số đầu ra)

Điện áp

1: 0 – 10 mV DC (≥ 10 kΩ)
2: 0 – 100 mV DC (≥ 100 kΩ)
3: 0 – 1 V DC (≥ 1000 Ω)
4: 0 – 10 V DC (≥ 10 kΩ)
5: 0 – 5 V DC (≥ 5000 Ω)
6: 1 – 5 V DC (≥ 5000 Ω)
0: Điện áp theo yêu cầu (xem Thông số đầu ra)

[3] NGUỒN CẤP

Nguồn AC

M: 85 – 264 V AC (47 – 66 Hz)
(Chọn /N cho mục Tiêu chuẩn & Chứng nhận)
M2: 100 – 240 V AC
(UL: 90 – 264 V)

Nguồn DC

R: 24 V DC (±10 %, gợn sóng ≤ 10 %p-p)
R2: 11 – 27 V DC (gợn sóng ≤ 10 %p-p)
(Chọn /N cho mục Tiêu chuẩn & Chứng nhận)
P: 110 V DC (85 – 150 V)
(UL: ±10 %)

[4] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận

/N: Không CE hoặc UL
/CE: Chứng nhận CE
/UL: Chứng nhận UL + CE

Tùy chọn khác

(trống): Không
/Q: Tùy chọn khác (ghi rõ yêu cầu)

THÔNG SỐ TÙY CHỌN /Q

Lớp phủ bảo vệ

/C01: Phủ silicone
/C02: Phủ polyurethane
/C03: Phủ cao su (không hỗ trợ UL)

Vật liệu vít đấu dây

/S01: Thép không gỉ (không hỗ trợ UL)

THÔNG SỐ CHUNG

Kiểu lắp: Dạng cắm
Kết nối: Terminal vít M3 (mô-men 0.8 N·m)
Vỏ: Nhựa chống cháy (màu đen)
Cách ly: Giữa đầu vào – đầu ra – nguồn
Dạng sóng đầu vào: RMS, cho phép tối đa 15 % thành phần sóng hài bậc 3
Đầu ra quá dải: 0 – 120 % tại 1 – 5 V
Chỉnh Zero: -5 đến +5 % (mặt trước)
Chỉnh Span: 95 – 105 % (mặt trước)

THÔNG SỐ ĐẦU VÀO

Tần số: 50 / 60 Hz
Công suất tải đầu vào: ≤ 0.5 VA
Khả năng quá tải:
200 % trong 1 phút, 120 % liên tục
Dải hoạt động: 0 – 120 % giá trị định mức

THÔNG SỐ ĐẦU RA

Dòng DC

Dải: 0 – 20 mA
Span tối thiểu: 1 mA
Offset: Tối đa 1.5 lần span
Khả năng tải: Điện áp đẩy tối đa 15 V

Điện áp DC

Dải: 0 – 12 V
Span tối thiểu: 5 mV
Offset: Tối đa 1.5 lần span
Khả năng tải: Dòng tối đa 1 mA (≥ 0.5 V)

LẮP ĐẶT

Công suất tiêu thụ:
- AC: ~3 VA (100 V), ~4 VA (200 V), ~5 VA (264 V)
- DC: ~3 W
Nhiệt độ làm việc: -5 đến +55 °C
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
Kiểu lắp: Gắn bề mặt hoặc DIN rail
Khối lượng: 150 g
