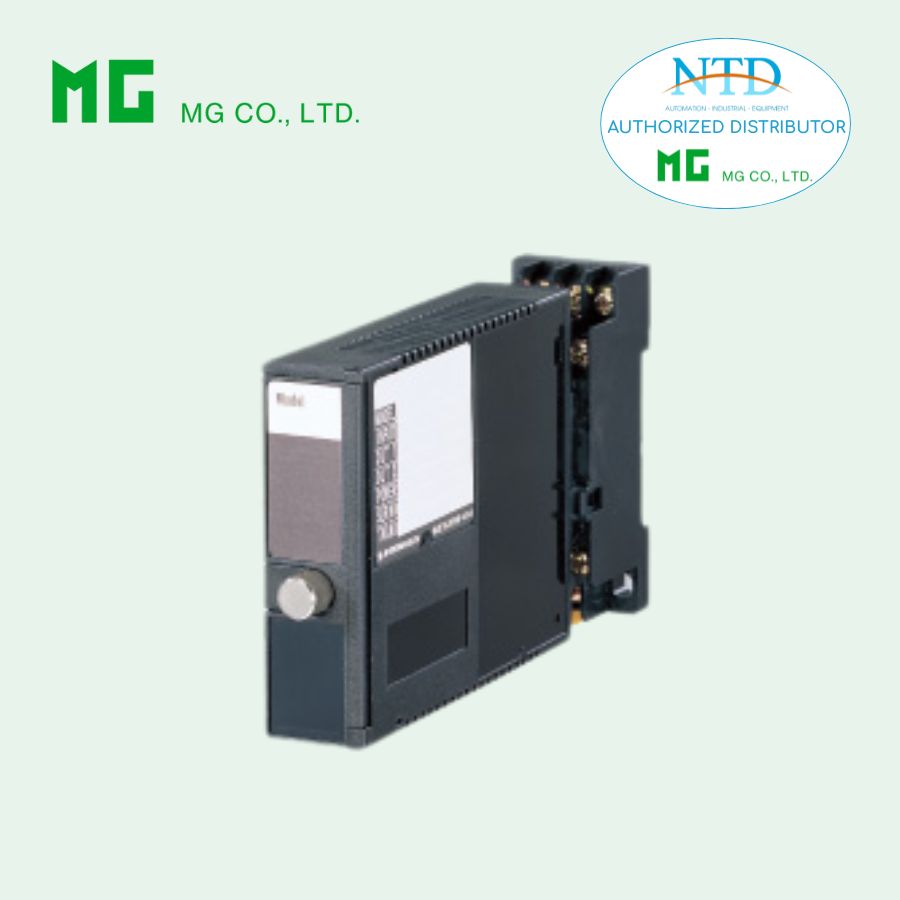

Bộ truyền tỷ lệ/bù M2REB (Mini-M series) MG

M2REB là bộ điều hòa tín hiệu tỷ lệ và bù (Ratio/Bias Transmitter) thuộc dòng Mini-M siêu nhỏ gọn, được thiết kế để xử lý chính xác các tín hiệu điều khiển DC trong hệ thống điều khiển công nghiệp hở hoặc kín. Thiết bị cho phép tính toán và hiệu chỉnh tín hiệu đầu ra theo tỷ lệ (ratio) và độ bù (bias), giúp tín hiệu điều khiển phù hợp tuyệt đối với cơ cấu chấp hành ở phía cuối hệ thống.

Với màn hình số phía trước, người dùng có thể dễ dàng cài đặt và theo dõi giá trị ratio và bias mà không cần thiết bị lập trình bên ngoài. M2REB hỗ trợ cả đặc tính tuyến tính thuận và nghịch, dải ratio rộng từ 0.1 đến 4.00 hoặc -0.1 đến -4.00, cùng khả năng bù tín hiệu lên đến ±100%, đáp ứng linh hoạt nhiều yêu cầu điều khiển khác nhau.

ĐẶC ĐIỂM

• Cung cấp khả năng ghép chính xác tín hiệu điều khiển DC tới các cơ cấu chấp hành trong hệ thống điều khiển hở hoặc kín

• Dễ dàng cài đặt tỷ lệ (ratio) và độ bù (bias) thông qua màn hình số phía trước

• Dải điều chỉnh tỷ lệ:

  • 0.1 đến 4.00 (thuận)

  • -0.1 đến -4.00 (nghịch)

• Độ bù (bias) điều chỉnh được trong khoảng ±100 %

ỨNG DỤNG ĐIỂN HÌNH

• Điều khiển tỷ lệ cho lưu lượng khí/nhiên liệu hoặc giữa hai lưu lượng
• Tính toán hệ số khuếch đại cho biến điều khiển từ bộ điều khiển
• Điều chỉnh dải tín hiệu trên thang đo lớn

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2REB-[1]-[2][3]-[4][5]
• Chọn mã tương ứng cho từng mục từ [1] đến [5]. (Ví dụ: M2REB-S-6A-M2/CE/Q)
• Dải tín hiệu vào/ra đặc biệt (áp dụng cho mã Z & 0)
• Chỉ định chi tiết cho tùy chọn /Q (ví dụ: /C01/S01)

[1] ĐẶC TÍNH ĐẦU RA

• S: Tuyến tính thuận; tỷ lệ 0.1 – 4.00

• R: Tuyến tính nghịch; tỷ lệ -0.1 – -4.00

[2] NGÕ VÀO

Dòng điện

• A: 4 – 20 mA DC (Rin 250 Ω)
• A1: 4 – 20 mA DC (Rin 50 Ω)
• B: 2 – 10 mA DC (Rin 500 Ω)
• C: 1 – 5 mA DC (Rin 1000 Ω)
• D: 0 – 20 mA DC (Rin 50 Ω)
• E: 0 – 16 mA DC (Rin 62.5 Ω)
• F: 0 – 10 mA DC (Rin 100 Ω)
• G: 0 – 1 mA DC (Rin 1000 Ω)
• H: 10 – 50 mA DC (Rin 100 Ω)
• K: 0 – 100 μA DC (Rin 1000 Ω)
• GW: -1 – +1 mA DC (Rin 1000 Ω)
• FW: -10 – +10 mA DC (Rin 100 Ω)
• Z: Chỉ định dòng đặc biệt

Điện áp

• 2: 0 – 100 mV DC
• 3: 0 – 1 V DC
• 4: 0 – 10 V DC
• 5: 0 – 5 V DC
• 6: 1 – 5 V DC
• 4W: -10 – +10 V DC
• 5W: -5 – +5 V DC
• 0: Chỉ định điện áp đặc biệt

[3] NGÕ RA

Dòng điện

• A: 4 – 20 mA DC (R tải ≤ 750 Ω)
• B: 2 – 10 mA DC (≤ 1500 Ω)
• C: 1 – 5 mA DC (≤ 3000 Ω)
• D: 0 – 20 mA DC (≤ 750 Ω)
• E: 0 – 16 mA DC (≤ 900 Ω)
• F: 0 – 10 mA DC (≤ 1500 Ω)
• G: 0 – 1 mA DC (≤ 15 kΩ)
• Z: Chỉ định dòng đặc biệt

Điện áp

• 1: 0 – 10 mV DC
• 2: 0 – 100 mV DC
• 3: 0 – 1 V DC
• 4: 0 – 10 V DC
• 5: 0 – 5 V DC
• 6: 1 – 5 V DC
• 4W: -10 – +10 V DC
• 5W: -5 – +5 V DC
• 0: Chỉ định điện áp đặc biệt

[4] NGUỒN CẤP

Nguồn AC

• M2: 100 – 240 V AC (85 – 264 V, 47 – 66 Hz)

Nguồn DC

• R: 24 V DC
• R2: 11 – 27 V DC
• P: 110 V DC

[5] TÙY CHỌN

Tiêu chuẩn & Chứng nhận

• /N: Không CE/UL
• /CE: CE
• /UL: UL + CE

Tùy chọn khác

• /Q: Tùy chọn đặc biệt

Tùy chọn /Q:

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su
• /C04: Phủ polyolefin
• /S01: Vít inox

THÔNG SỐ CHUNG

• Kiểu lắp: Cắm module

• Cách ly: Ngõ vào – ngõ ra – nguồn

• Điều chỉnh tỷ lệ:

  • Thuận: 0.10 – 4.00

  • Nghịch: -0.10 – -4.00

• Điều chỉnh bias: -100 đến +100 %

Công thức:

• Xo = KXi + B (thuận)
• Xo = KXi + B + 100 % (nghịch)

HIỂN THỊ

• Màn hình LED đỏ 3 số
• LED báo cực tính: đỏ (+), xanh (-)
• Chế độ tiết kiệm điện: tắt hiển thị sau 1 phút không thao tác

LẮP ĐẶT & MÔI TRƯỜNG

• Nhiệt độ hoạt động: -5 đến +55 °C
• Độ ẩm: 30 – 90 %RH
• Gắn: mặt phẳng hoặc DIN rail
• Trọng lượng: 150 g

ĐỘ CHÍNH XÁC & HIỆU SUẤT

• Độ chính xác: ±0.2 % span
• Thời gian đáp ứng: ≤ 0.5 s
• Cách điện: ≥ 100 MΩ
• Chịu điện áp: 2000 V AC / 1 phút

HƯỚNG DẪN CÀI ĐẶT

• Cài Ratio: gạt công tắc lên, chỉnh bằng nút UP/DOWN
• Cài Bias: gạt công tắc xuống, chỉnh UP/DOWN
• Hiệu chuẩn Zero & Span theo công thức đã cho

Cài đặt mặc định nhà máy:

• Thuận: K = 1, B = 0 %
• Nghịch: K = -1, B = 0 %
