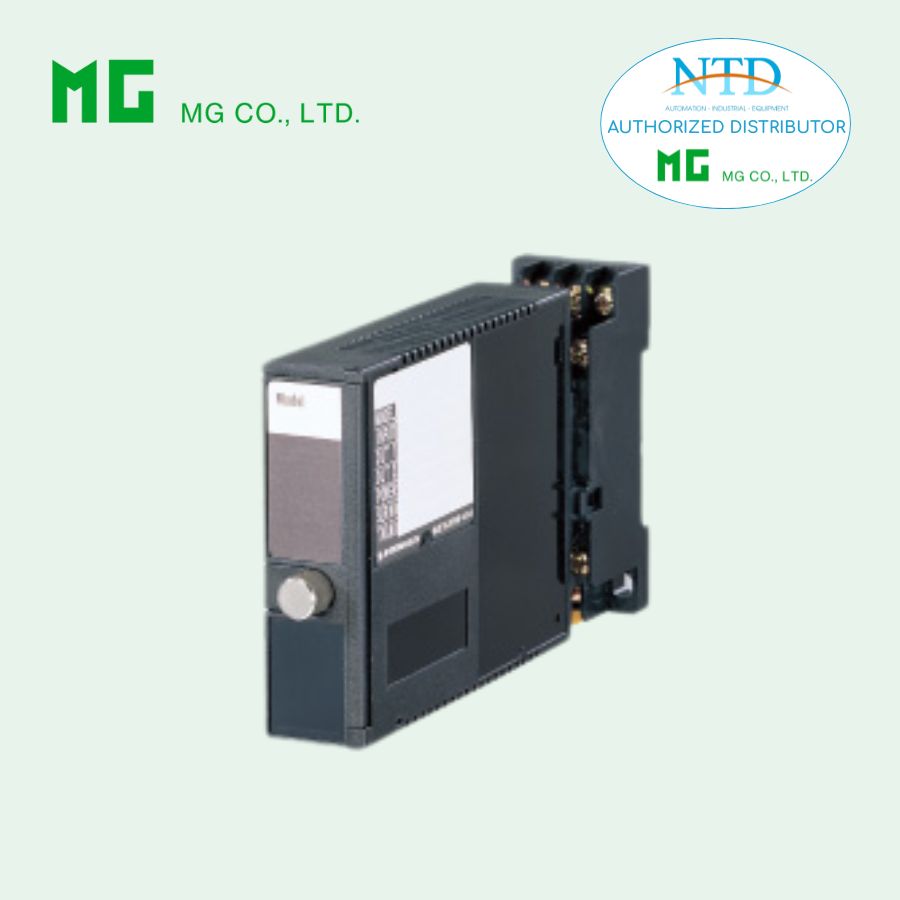

Thiết bị chuyển đổi tín hiệu M2VV (Mini-M series) MG

M2VV là bộ chia điện áp thuộc dòng Super-mini Signal Conditioners Mini-M, được thiết kế để giảm các mức điện áp DC cao xuống ngưỡng an toàn, phù hợp với các bộ transmitter và hệ thống đo lường tiêu chuẩn. Thiết bị hỗ trợ tỷ lệ chia 1/1000 hoặc tùy chỉnh theo yêu cầu, đảm bảo độ chính xác cao, khả năng cách điện an toàn và độ ổn định lâu dài, đặc biệt phù hợp cho các ứng dụng đo điện áp cao trong môi trường công nghiệp.

Chức năng & Đặc điểm

• Giảm mức điện áp quá cao xuống mức phù hợp để đưa vào bộ transmitter thông thường
• Chia điện áp theo tỷ lệ 1/1000 hoặc theo tỷ lệ tùy chọn

MODEL: M2VV-[1][2]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2VV-[1][2] Chọn mã phù hợp cho từng mục [1] và [2] (Ví dụ: M2VV-1/Q)
• Có thể đặt tỷ lệ chia đặc biệt (ví dụ: 1/300)
• Chỉ rõ yêu cầu kỹ thuật cho tùy chọn /Q (ví dụ: /C01/S01)

[1] TỶ LỆ CHIA

• 1: 1/1000

• 0: Tỷ lệ do người dùng chỉ định

[2] TÙY CHỌN

Tùy chọn khác

• (để trống): Không có
• /Q: Tùy chọn khác (chỉ rõ yêu cầu)

CHI TIẾT TÙY CHỌN Q (có thể chọn nhiều)

Lớp phủ (tham khảo chi tiết trên website hãng):

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su
• /C04: Phủ polyolefin

Vật liệu vít terminal

• /S01: Thép không gỉ (inox)

THÔNG SỐ CHUNG

• Cấu trúc: Dạng cắm (plug-in)
• Kết nối: Terminal vít M3 (mô-men siết 0,8 N·m)
• Vít terminal: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vỏ: Nhựa chống cháy (màu đen)

NGÕ VÀO & NGÕ RA

• Tỷ lệ chia: 1/300 – 1/1000
• Điện áp ngõ vào: Giá trị DC bất kỳ lên đến ±1200 V
• Điện trở ngõ vào: Xấp xỉ 1,1 MΩ
• Điện áp ngõ ra: Điện áp ngõ vào × Tỷ lệ chia
• Điện trở ngõ ra: Khoảng 1,1 kΩ với tỷ lệ 1/1000
• Công thức xấp xỉ: Điện trở ngõ ra [kΩ] ≈ Tỷ lệ chia × 1100

LẮP ĐẶT

• Nhiệt độ làm việc: -5 đến +60°C (23 đến 140°F)
• Độ ẩm làm việc: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Gắn bề mặt hoặc ray DIN
• (Không cho phép sử dụng nhiều đế lắp đồng thời)
• Khối lượng: 150 g (0,33 lb)

HIỆU SUẤT (theo % tỷ lệ chia)

• Độ chính xác: ±0,2 %
• Hệ số nhiệt: ±0,005 %/°C (±0,003 %/°F)
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Độ bền điện môi: 2000 V AC trong 1 phút (giữa ngõ vào hoặc ngõ ra với đất)
