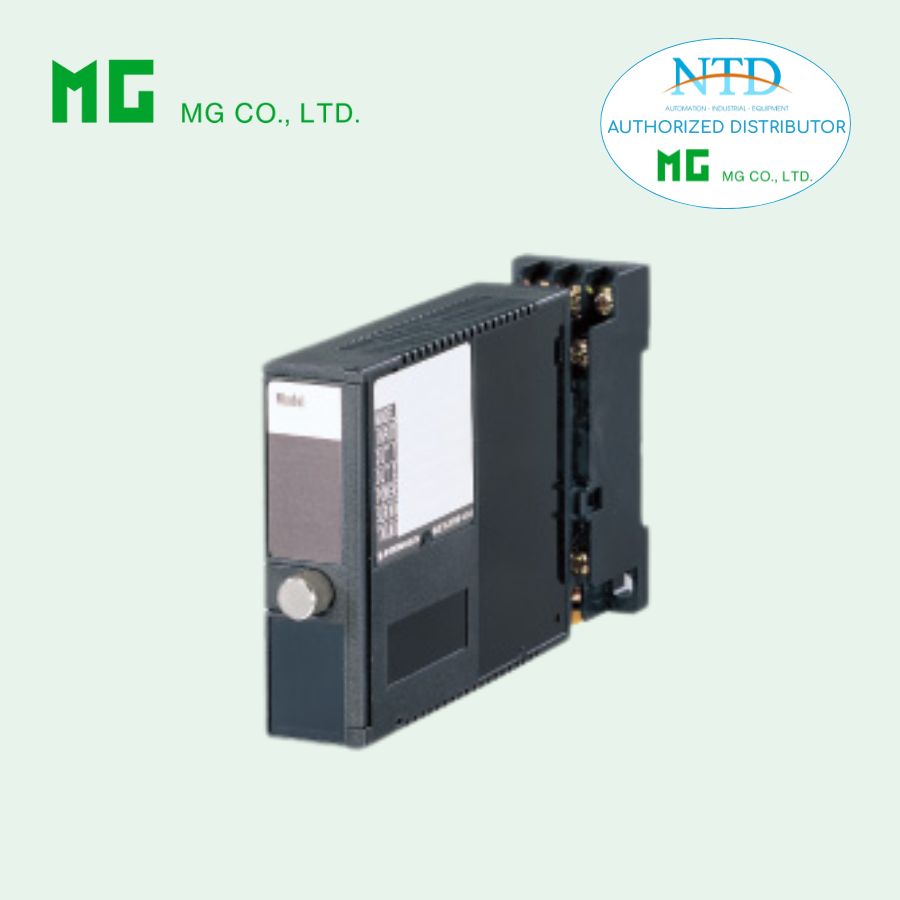

Bộ chuyển đổi tín hiệu M2XR2 (Mini-M series) MG

M2XR2 là bộ chuyển đổi tín hiệu RTD dạng siêu nhỏ gọn thuộc dòng Mini-M Series, được thiết kế để chuyển đổi trực tiếp tín hiệu nhiệt độ từ cảm biến RTD sang các tín hiệu quá trình tiêu chuẩn như 4-20 mA hoặc điện áp, đáp ứng yêu cầu đo lường chính xác và ổn định trong công nghiệp. Thiết bị hỗ trợ lập trình bằng PC, cho phép cấu hình linh hoạt loại RTD, dải nhiệt độ và tín hiệu đầu ra theo nhu cầu thực tế.

Với khả năng bù điện trở dây dẫn, cách ly an toàn giữa đầu vào – đầu ra – nguồn, cùng độ tin cậy cao khi truyền tín hiệu khoảng cách xa, M2XR2 là giải pháp lý tưởng cho các hệ thống đo và giám sát nhiệt độ trong nhà máy, trạm kỹ thuật và các ứng dụng cần kết hợp với barrier an toàn nội tại.

Chức năng & Đặc điểm

• Nhận trực tiếp tín hiệu từ cảm biến RTD và chuyển đổi sang tín hiệu quá trình tiêu chuẩn
• Lập trình bằng PC
• Có thể sử dụng bảng nhiệt độ do người dùng tự thiết lập
• Bù điện trở dây dẫn

Ứng dụng điển hình

• Truyền tín hiệu khoảng cách xa giữa RTD và bộ chuyển đổi
• Kết hợp với các bộ cách ly an toàn nội tại (intrinsic safety barriers)

MODEL: M2XR2–[1][2]–[3][4]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2XR2-[1][2]-[3][4] Chọn mã tương ứng cho từng mục [1] đến [4] (Ví dụ: M2XR2-4Z1-R/BL/CE/Q)
• Nếu không chỉ định mã đầu vào, mặc định sử dụng Input Code 4: Pt100 (JIS ’97, IEC)
• Dải nhiệt độ (ví dụ: 0 – 500°C)
• Dải đầu ra (ví dụ: 4 – 20 mA DC)
• Nếu chọn tùy chọn /Q, cần chỉ rõ nội dung (ví dụ: /C01/S01)

[1] ĐẦU VÀO RTD (2 hoặc 3 dây)

1: JPt100 (JIS ’89)
3: Pt100 (JIS ’89)
4: Pt100 (JIS ’97, IEC)
5: Pt50 Ω (JIS ’81)
6: Ni 508.4 Ω
7: Pt1000
8: Ni100
9: Cu10 @25°C
0: Tùy chọn (vui lòng cung cấp bảng điện trở)

Lưu ý:

• RTD 2 dây: vui lòng liên hệ

• Phần mềm cấu hình dùng để thay đổi loại đầu vào và dải nhiệt độ

[2] ĐẦU RA

Dòng điện

• Z1: 0 – 20 mA DC

Điện áp

• V1: -2.5 – +2.5 V DC

• V2: -10 – +10 V DC

Phần mềm cấu hình cho phép thay đổi dải đầu ra trong phạm vi của mã đã chọn.
Muốn thay đổi ngoài phạm vi này, cần cài đặt công tắc chọn dải đầu ra bên trong thiết bị trước khi cấu hình bằng phần mềm.

[3] NGUỒN CẤP

Nguồn AC

• M2: 100 – 240 V AC
  (Dải hoạt động 85 – 264 V, 47 – 66 Hz)
  (UL: 90 – 264 V)

Nguồn DC

• R: 24 V DC (±10 %, ripple ≤ 10 %p-p)

• P: 110 V DC (85 – 150 V, ripple ≤ 10 %p-p)
  (UL: 110 V ±10 %)

[4] TÙY CHỌN (có thể chọn nhiều)

Burnout

• (trống): Burnout tăng (Upscale)

• /BL: Burnout giảm (Downscale) (không hỗ trợ UL)

• /BN: Không burnout (không hỗ trợ UL)

Tiêu chuẩn & Chứng nhận

• /N: Không CE, không UL

• /CE: Chứng nhận CE

• /UL: UL + CE

Tùy chọn khác

• (trống): Không

• /Q: Tùy chọn khác (vui lòng chỉ rõ)

CHI TIẾT TÙY CHỌN Q

LỚP PHỦ

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su (không hỗ trợ UL)
• /C04: Phủ polyolefin (không hỗ trợ UL)

VẬT LIỆU VÍT ĐẦU CỰC

• /S01: Thép không gỉ (không hỗ trợ UL)

SẢN PHẨM LIÊN QUAN

• Cáp cấu hình PC: MCN-CON hoặc COP-US
• Phần mềm cấu hình PC: JXCON (tải trên website)

THÔNG SỐ CHUNG

• Kiểu lắp: Dạng cắm
• Kết nối: Terminal vít M3 (0.8 N·m)
• Vít: Thép mạ crom (chuẩn) hoặc inox
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Đầu vào – đầu ra – nguồn
• Quá dải đầu ra: xấp xỉ -15 đến +115 %
• Chỉnh zero tay: -5 đến +5 % (mặc định 0 %)
• Chỉnh span tay: 95 – 105 % (mặc định 100 %)
• Lập trình: Qua PC (đầu vào, đầu ra, zero, span, mô phỏng…)
• Burnout: Mặc định upscale, có thể đổi bằng phần mềm
• Tuyến tính hóa: Chuẩn
• LED trạng thái: Nhấp nháy theo từng chế độ hoạt động
• Cổng cấu hình: Jack mini 2.5 mm, chuẩn RS-232-C

THÔNG SỐ ĐẦU VÀO

• Điện trở dây tối đa: 20 Ω/dây (3 dây)
• Dòng đo: ≤ 1.0 mA
• Dải nhiệt độ: xem Bảng 1

Nếu không chỉ định, dải mặc định:

• JPt100, Pt100, Pt1000, Ni100, Cu10: 0 – 100°C
• Pt50 Ω: 0 – 200°C

THÔNG SỐ ĐẦU RA

Dòng DC

• Dải hoạt động: 0 – 24 mA
• Dải chuẩn: 0 – 20 mA
• Span nhỏ nhất: 1 mA
• Tải: 15 V max (4 – 20 mA → 750 Ω)
• Mặc định: 4 – 20 mA

Điện áp DC

• V1: -2.5 – +2.5 V (span ≥ 250 mV)
• V2: -10 – +10 V (span ≥ 1 V)
• Tải: 1 mA max
• Mặc định:
  • V1: 0 – 1 V
  • V2: 1 – 5 V

LẮP ĐẶT

• Công suất tiêu thụ:
  • AC: 3–5 VA
  • DC: ~2 W
• Nhiệt độ hoạt động: -30 đến +60°C
• Độ ẩm: 30 – 90 %RH
• Lắp đặt: Gắn mặt hoặc DIN rail
• Trọng lượng: 120 g

HIỆU SUẤT

• Độ chính xác: giá trị Bảng 1 hoặc ±0.1 % span
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 0.9 s
• Burnout: ≤ 10 s
• Cách điện: ≥ 100 MΩ @500 V DC
• Chịu điện áp: 2000 V AC / 1 phút

VÍ DỤ TÍNH ĐỘ CHÍNH XÁC TỔNG

(Giữ nguyên nội dung ví dụ 1 & 2 như tài liệu gốc – đã dịch đầy đủ logic và kết quả)

TIÊU CHUẨN & CHỨNG NHẬN

• CE, EMC, LVD, RoHS
• UL / C-UL Class I, Division 2
• UL 61010-1
