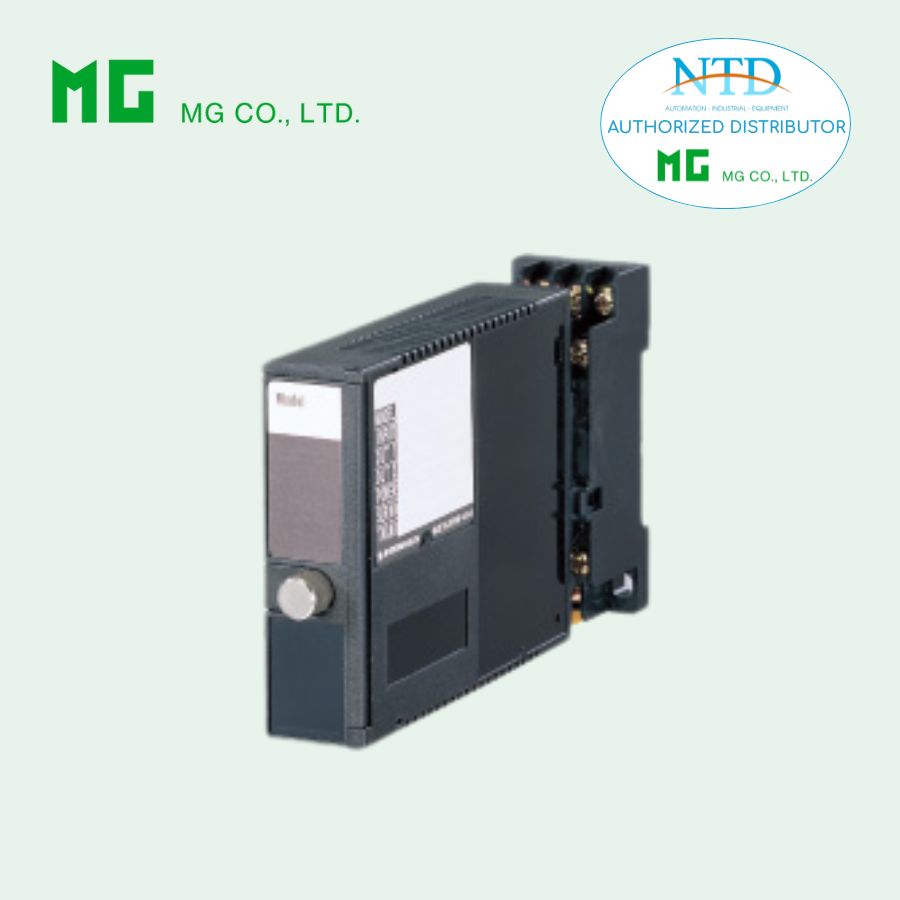

Bộ chuyển đổi tín hiệu M2XV2 (Mini-M series) MG

M2XV2 là bộ chuyển đổi tín hiệu siêu nhỏ thuộc dòng Super-mini Signal Conditioners Mini-M Series, được thiết kế để chuyển đổi tín hiệu DC từ cảm biến (dòng điện hoặc điện áp) sang tín hiệu quá trình tiêu chuẩn như 4-20 mA hoặc ±10 V. Thiết bị hỗ trợ lập trình bằng PC, cho phép cấu hình linh hoạt dải đo đầu vào - đầu ra, zero/span và mô phỏng tín hiệu, đáp ứng đa dạng yêu cầu đo lường và điều khiển.

Với khả năng cách ly an toàn giữa đầu vào - đầu ra - nguồn, độ chính xác cao và thiết kế nhỏ gọn, dễ lắp đặt, M2XV2 đặc biệt phù hợp cho các ứng dụng cách ly tín hiệu giữa hiện trường và phòng điều khiển, hệ thống tự động hóa công nghiệp cũng như sử dụng làm thiết bị dự phòng thay thế nhanh. M2XV2 giúp nâng cao độ ổn định, an toàn và hiệu quả cho toàn bộ hệ thống đo lường.

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu DC đầu vào từ cảm biến sang tín hiệu quá trình tiêu chuẩn
• Lập trình được bằng PC

Ứng dụng tiêu biểu

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường
• Phù hợp làm linh kiện dự phòng nhanh

MODEL

M2XV2–[1][2]–[3][4]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M2XV2-[1][2]-[3][4]
  (Ví dụ: M2XV2-S2Z1-R/CE/Q)

• Chỉ định:

  • Dải đầu vào (ví dụ: 1 – 5 V DC)

  • Dải đầu ra (ví dụ: 4 – 20 mA DC)

• Chỉ định chi tiết cho tùy chọn /Q (ví dụ: /C01/S01)

[1] ĐẦU VÀO (INPUT)

■ Dòng điện

• Z1: 0 – 50 mA DC (trở kháng đầu vào 100 Ω)

■ Điện áp

• S1: -1 – +1 V DC (trở kháng ≥ 1 MΩ)

• S2: -10 – +10 V DC (trở kháng ≥ 1 MΩ)

Phần mềm cấu hình dùng để thay đổi dải đầu vào trong phạm vi của mã đã chọn.
Nếu cần chuyển dải giữa S1 và S2, phải cài đặt bộ chọn dải đầu vào ở cạnh bên thiết bị trước khi cấu hình bằng phần mềm.
Với đầu vào dòng, đặt bộ chọn ở vị trí S2 và sử dụng điện trở nhận tín hiệu.

[2] ĐẦU RA (OUTPUT)

■ Dòng điện

• Z1: 0 – 20 mA DC

■ Điện áp

• V1: -2.5 – +2.5 V DC

• V2: -10 – +10 V DC

Phần mềm cấu hình cho phép thay đổi đầu ra trong phạm vi mã đã chọn.
Nếu cần vượt phạm vi này, phải cài đặt bộ chọn dải đầu ra bên trong thiết bị trước khi cấu hình bằng phần mềm.

[3] NGUỒN CẤP (POWER INPUT)

■ Nguồn AC

• M2: 100 – 240 V AC
  (Dải hoạt động 85 – 264 V, 47 – 66 Hz)
  (UL: 90 – 264 V)

■ Nguồn DC

• R: 24 V DC (±10 %, ripple ≤ 10 %p-p)

• P: 110 V DC (85 – 150 V, ripple ≤ 10 %p-p)
  (UL: 110 V ±10 %)

[4] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận (bắt buộc chọn)

• /N: Không CE, không UL

• /CE: Chứng nhận CE

• /UL: Chứng nhận UL + CE

Tùy chọn khác

• (Trống): Không

• /Q: Tùy chọn khác (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q

LỚP PHỦ

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su (không hỗ trợ UL)
• /C04: Phủ polyolefin (không hỗ trợ UL)

VẬT LIỆU VÍT ĐẦU CỰC

• /S01: Thép không gỉ (không hỗ trợ UL)

SẢN PHẨM LIÊN QUAN

• Cáp cấu hình PC: MCN-CON hoặc COP-US
• Phần mềm cấu hình: JXCON (tải từ website)

THÔNG SỐ CHUNG

• Cấu trúc: Dạng cắm (Plug-in)
• Kết nối: Vít M3 (mô-men 0.8 N·m)
• Vít đầu cực: Thép mạ crom (tiêu chuẩn) hoặc inox
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Đầu vào – đầu ra – nguồn
• Đầu ra quá dải: Khoảng -15 đến +115 %
• (Không hỗ trợ dòng âm)
• Điều chỉnh thủ công:
  • Zero: -5 đến +5 % (mặc định 0 %)
  • Span: 95 đến 105 % (mặc định 100 %)
• Lập trình: Qua PC (dải vào/ra, zero/span, mô phỏng tín hiệu…)
• LED trạng thái: Hiển thị trạng thái hoạt động
• Cổng cấu hình: Jack mini 2.5 mm; mức RS-232-C

THÔNG SỐ ĐẦU VÀO

■ Dòng DC

• Dải hoạt động: 0 – 70 mA DC (100 Ω, 0.5 W)
• Dải đầu vào: 0 – 50 mA DC
• Span tối thiểu: 2 mA
• Mặc định: 4 – 20 mA DC

■ Điện áp DC

• S1 (dải hẹp):

  • Hoạt động: -1.15 – +1.15 V

  • Đầu vào: -1 – +1 V

  • Span tối thiểu: 10 mV

• S2 (dải rộng):

  • Hoạt động: -11.5 – +11.5 V

  • Đầu vào: -10 – +10 V

  • Span tối thiểu: 100 mV

• Mặc định:

  • S1: 0 – 100 mV

  • S2: 1 – 5 V DC

THÔNG SỐ ĐẦU RA

■ Dòng DC

• Dải hoạt động: 0 – 24 mA

• Dải đầu ra: 0 – 20 mA

• Span tối thiểu: 1 mA

• Tải: 15 V max
  (Ví dụ 4 – 20 mA → 750 Ω)

• Mặc định: 4 – 20 mA DC

■ Điện áp DC

• V1: -2.5 – +2.5 V (span ≥ 250 mV)

• V2: -10 – +10 V (span ≥ 1 V)

• Tải: 1 mA max

• Mặc định:

  • V1: 0 – 1 V

  • V2: 1 – 5 V DC

LẮP ĐẶT

• Công suất tiêu thụ:

  • AC: ~3 VA (100 V), ~4 VA (200 V), ~5 VA (264 V)

  • DC: ~2 W

• Nhiệt độ hoạt động: -30 đến +60°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Gắn bề mặt hoặc ray DIN

• Khối lượng: 120 g

HIỆU SUẤT (theo % span)

• Độ chính xác đầu vào:

  • ±0.01 % (điện áp)

  • ±0.02 % (dòng)

• Độ chính xác đầu ra: ±0.04 %

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 0.9 s (0 – 90 %)

• Độ bền cách điện: 2000 V AC / 1 phút

• Ảnh hưởng điện áp nguồn: ±0.1 %

TIÊU CHUẨN & CHỨNG NHẬN

• CE (EMC, LVD), RoHS
• UL/C-UL Class I, Division 2
• UL 61010-1, CAN/CSA-C22.2 No.61010-1-12
