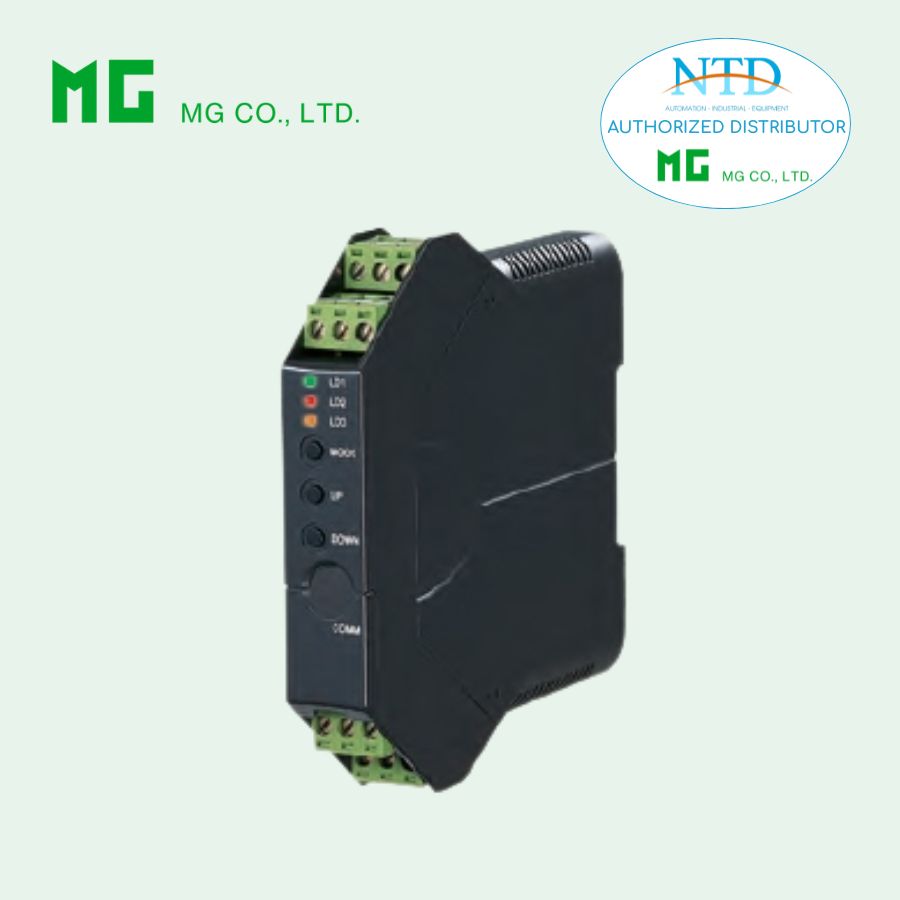

M3LPA2 là bộ chuyển đổi tín hiệu tần số thuộc dòng Space-saving Signal Conditioners M3-UNIT Series, được thiết kế để chuyển đổi tín hiệu xung từ các cảm biến dạng pulse thành tín hiệu analog tiêu chuẩn sử dụng trong các hệ thống đo lường và điều khiển công nghiệp. Thiết bị có khả năng xử lý nhiều loại tín hiệu đầu vào khác nhau như open collector, tiếp điểm cơ khí, xung điện áp, xung dòng hai dây hoặc tín hiệu xung chuẩn RS-422, giúp dễ dàng tích hợp với nhiều loại cảm biến và thiết bị đo trong thực tế.
M3LPA2 cung cấp tín hiệu đầu ra dạng dòng hoặc điện áp tỷ lệ với tần số xung đầu vào, cho phép truyền dữ liệu chính xác đến các hệ thống điều khiển như PLC, DCS hoặc SCADA. Thiết bị hỗ trợ cấu hình linh hoạt thông qua phần mềm trên máy tính hoặc trực tiếp tại hiện trường. Ngoài ra, chức năng One-Step Cal cho phép hiệu chuẩn nhanh chóng bằng các nút điều khiển phía trước mà không cần sử dụng máy tính. Với thiết kế nhỏ gọn, khả năng cách ly tín hiệu và độ chính xác cao, M3LPA2 là giải pháp phù hợp cho các ứng dụng đo lưu lượng, đo tốc độ quay và các hệ thống đo tần số trong công nghiệp.
Đặc điểm nổi bật
-
Chuyển đổi tín hiệu xung từ cảm biến thành tín hiệu analog tiêu chuẩn.
-
Hỗ trợ nhiều loại tín hiệu đầu vào như open collector, tiếp điểm cơ khí, xung điện áp, xung dòng hai dây và RS-422.
-
Cung cấp nguồn kích thích cho cảm biến với các mức 4 V, 8 V hoặc 12 V DC.
-
Tín hiệu đầu ra có thể lựa chọn dạng dòng hoặc điện áp.
-
Hỗ trợ cấu hình bằng phần mềm trên PC hoặc trực tiếp tại hiện trường.
-
Chức năng One-Step Cal cho phép hiệu chuẩn nhanh bằng các nút điều khiển phía trước.
-
Hỗ trợ thiết lập bảng tuyến tính hóa tín hiệu lên đến 101 điểm.
-
Có thể khóa chức năng nút điều khiển phía trước để tránh thay đổi ngoài ý muốn.
-
Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị.
-
Thiết kế nhỏ gọn, phù hợp lắp đặt mật độ cao trong tủ điều khiển.
Thông số kỹ thuật
Thông tin chung
-
Model: M3LPA2-[1]/[2][3]
-
Loại thiết bị: Bộ chuyển đổi tín hiệu tần số
-
Kết cấu: Thiết kế nhỏ gọn với cọc đấu dây phía trước
-
Kết nối: Cọc đấu dây dạng Euro
-
Tiết diện dây: 0.2 đến 2.5 mm²
-
Chiều dài tuốt dây: 8 mm
-
Vật liệu vỏ: Nhựa chống cháy màu xám
-
Cách ly: Giữa đầu vào, đầu ra và nguồn cấp
Thông số đầu vào
Các loại tín hiệu đầu vào hỗ trợ
-
Open collector
-
Tiếp điểm cơ khí
-
Xung điện áp
-
Xung dòng hai dây
-
Xung RS-422 line driver
Dải tần số đo
-
Tối đa: 0 – 200 kHz tùy theo loại tín hiệu đầu vào
-
Span tối thiểu: 10 % của dải tần số đã chọn (5 % đối với dải 0 – 200 kHz)
Thời gian độ rộng xung
-
Tối thiểu: 5 micro giây
-
Tối đa: 10 giây
Nguồn kích thích cảm biến
-
4 V DC / 20 mA
-
8 V DC / 20 mA
-
12 V DC / 20 mA
Tín hiệu đầu ra
Dòng điện
-
Dải tối đa: 0 – 20 mA DC
-
Dải hoạt động: 0 – 24 mA DC
-
Span tối thiểu: 1 mA
-
Điện áp điều khiển tải tối đa: 12 V
Điện áp
Dải hẹp
-
-2.5 – +2.5 V DC
-
Dải hoạt động: -3 – +3 V DC
-
Span tối thiểu: 250 mV
Dải rộng
-
-10 – +10 V DC
-
Dải hoạt động: -11.5 – +11.5 V DC
-
Span tối thiểu: 1 V
Tải đầu ra tối đa
-
1 mA
Nguồn cấp
Nguồn AC
-
100 – 240 V AC
-
Dải điện áp hoạt động: 85 – 264 V AC
-
Tần số: 47 – 66 Hz
Nguồn DC
-
10 – 32 V DC
-
Dải điện áp hoạt động: 9 – 36 V DC
Công suất tiêu thụ
-
AC: khoảng 3 – 5 VA tùy mức điện áp
-
DC: khoảng 3 W
Điều chỉnh
-
Zero adjustment: -15 đến +15 %
-
Span adjustment: 85 đến 115 %
-
Dải quá mức đầu ra: -15 đến +115 %
Chỉ thị trạng thái
-
Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -25 đến +65°C
-
Tối đa 55°C đối với phiên bản đạt chuẩn UL
-
Độ ẩm hoạt động: 0 đến 95 %RH không ngưng tụ
Lắp đặt
-
Phương thức lắp đặt: thanh DIN
-
Khối lượng: khoảng 100 g
Hiệu suất
-
Độ chính xác đầu vào: ±0.03 % dải đầu vào
-
Độ chính xác đầu ra: ±0.03 % dải đầu ra
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian phản hồi: 0.5 giây cộng với một chu kỳ xung hoặc thời gian lấy mẫu
-
Ảnh hưởng điện áp nguồn: ±0.1 %
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 1500 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Tiêu chuẩn và chứng nhận
-
Tuân thủ tiêu chuẩn EMC của Liên minh châu Âu
-
EMI EN 61000-6-4
-
EMS EN 61000-6-2
-
-
Tuân thủ chỉ thị điện áp thấp EN 61010-1
-
Tuân thủ chỉ thị RoHS
-
Chứng nhận UL/C-UL theo tiêu chuẩn UL 61010-1 và CAN/CSA-C22.2
Ứng dụng thực tế
M3LPA2 được sử dụng trong các hệ thống đo lường và điều khiển công nghiệp cần chuyển đổi tín hiệu tần số hoặc tín hiệu xung thành tín hiệu analog tiêu chuẩn.
Một số ứng dụng phổ biến gồm:
-
Hệ thống đo lưu lượng sử dụng lưu lượng kế thể tích, turbine hoặc vortex.
-
Hệ thống đo tốc độ quay của động cơ hoặc máy móc công nghiệp.
-
Hệ thống giám sát thiết bị phát tín hiệu tiếp điểm khô.
-
Hệ thống đo tần số xung từ cảm biến trong dây chuyền sản xuất.
-
Ứng dụng chuyển đổi tín hiệu xung sang tín hiệu analog cho PLC, DCS hoặc SCADA.
