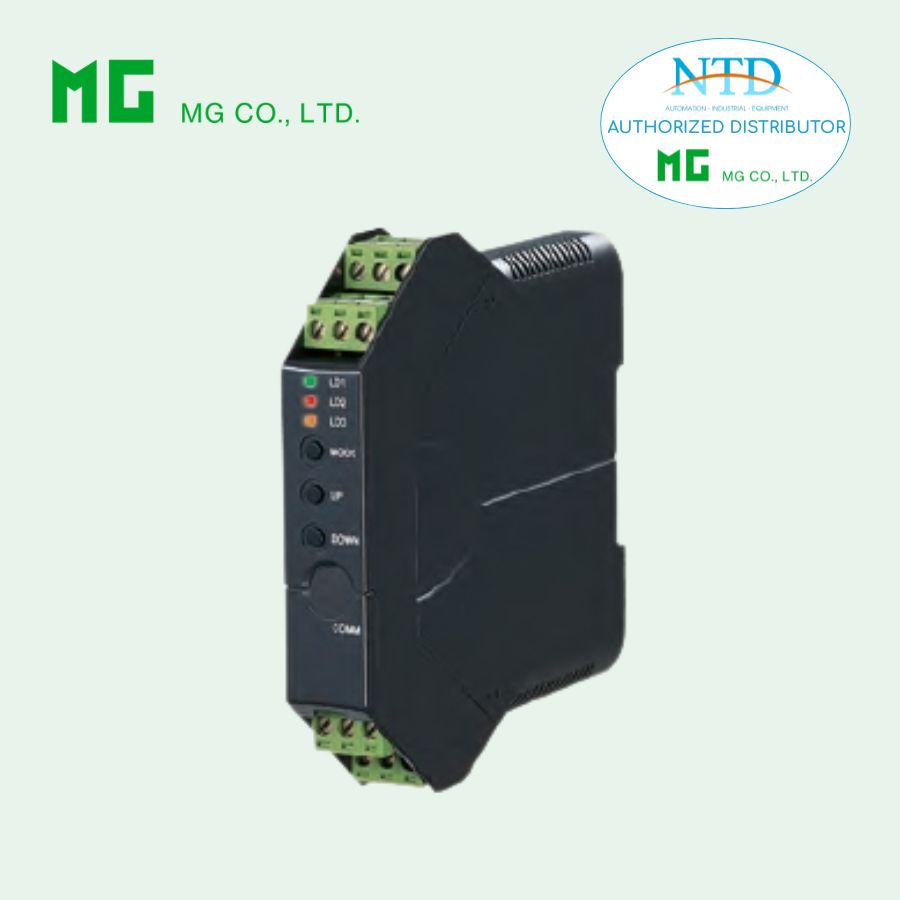

Bộ chuyển đổi tín hiệu đa năng M3LU MG (M-System)

M3LU là bộ chuyển đổi tín hiệu đa năng thuộc dòng Space-saving Signal Conditioners M3-UNIT Series, được thiết kế để tiếp nhận nhiều loại tín hiệu đầu vào khác nhau và chuyển đổi thành tín hiệu analog DC tiêu chuẩn với khả năng cách ly an toàn. Thiết bị hỗ trợ các loại tín hiệu phổ biến như dòng điện, điện áp, millivolt, thermocouple, RTD, điện trở và biến trở, giúp đáp ứng linh hoạt nhiều yêu cầu đo lường và điều khiển trong hệ thống tự động hóa công nghiệp.

M3LU cho phép cấu hình linh hoạt cả loại tín hiệu đầu vào và đầu ra trực tiếp tại hiện trường hoặc thông qua phần mềm trên máy tính. Thiết bị được tích hợp chức năng One-Step Cal giúp hiệu chuẩn nhanh bằng các nút điều khiển phía trước mà không cần sử dụng máy tính. Nhờ thiết kế nhỏ gọn, khả năng cách ly tín hiệu và độ chính xác cao, M3LU là giải pháp lý tưởng cho việc chuyển đổi tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển trung tâm, đồng thời có thể sử dụng như một thiết bị dự phòng đa chức năng trong các hệ thống công nghiệp.

Đặc điểm nổi bật

• Hỗ trợ đầu vào đa năng gồm mV, V, mA, thermocouple, RTD, điện trở và biến trở.

• Chuyển đổi tín hiệu sang dạng analog DC tiêu chuẩn như dòng điện hoặc điện áp.

• Cho phép cấu hình linh hoạt loại tín hiệu đầu vào và đầu ra.

• Hỗ trợ cấu hình trực tiếp tại hiện trường hoặc thông qua phần mềm trên máy tính.

• Chức năng One-Step Cal giúp hiệu chuẩn nhanh bằng các nút điều khiển phía trước.

• Hỗ trợ tuyến tính hóa tín hiệu đối với thermocouple và RTD.

• Tích hợp chức năng bù nhiệt mối nối lạnh khi sử dụng thermocouple.

• Có thể thiết lập bảng tuyến tính hóa tín hiệu theo yêu cầu.

• Có thể khóa chức năng nút điều khiển phía trước để tránh thay đổi ngoài ý muốn.

• Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị.

• Thiết kế nhỏ gọn phù hợp lắp đặt trên thanh DIN trong tủ điều khiển.

Thông số kỹ thuật

Thông tin chung

• Model: M3LU–[1]/[2][3]

• Loại thiết bị: Bộ chuyển đổi tín hiệu đa năng

• Kết cấu: Thiết kế nhỏ gọn với cọc đấu dây phía trước

• Kết nối: Cọc đấu dây dạng Euro

• Tiết diện dây: 0.2 đến 2.5 mm²

• Chiều dài tuốt dây: 8 mm

• Vật liệu vỏ: Nhựa chống cháy màu xám

• Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

Thông số đầu vào

Các loại tín hiệu hỗ trợ

Dòng điện và điện áp DC

• Dòng điện: 0 – 20 mA DC

• Millivolt: -1000 – +1000 mV DC

• Điện áp: -10 – +10 V DC

Thermocouple

• PR

• K (CA)

• E (CRC)

• J (IC)

• T (CC)

• B (RH)

• R

• S

• C (WRe 5-26)

• N

• U

• L

• P (Platinel II)

RTD

• Pt100

• Pt200

• Pt300

• Pt400

• Pt500

• Pt1000

• Ni100

• Ni120

• Ni508.4Ω

• Ni-Fe604

• Cu10 tại 25°C

• Pt50Ω

• JPt100

Điện trở

• Dải đo: 0 – 4000 Ω

Biến trở

• Tổng điện trở: 80 – 4000 Ω

Thông số đầu ra

Dòng điện

• Dải tối đa: 0 – 20 mA DC

• Dải hoạt động: 0 – 24 mA DC

• Span tối thiểu: 1 mA

• Điện áp điều khiển tải tối đa: 15 V tại 22 mA

Điện áp

Dải hẹp

• -2.5 – +2.5 V DC

• Dải hoạt động: -3 – +3 V DC

• Span tối thiểu: 250 mV

Dải rộng

• -10 – +10 V DC

• Dải hoạt động: -11.5 – +11.5 V DC

• Span tối thiểu: 1 V

Tải đầu ra

• Tối đa 10 mA

• 5 mA đối với đầu ra điện áp âm

Nguồn cấp

Nguồn AC

• 100 – 240 V AC

• Dải điện áp hoạt động: 85 – 264 V AC

• Tần số: 47 – 66 Hz

Nguồn DC

• 10 – 32 V DC

• Dải điện áp hoạt động: 9 – 36 V DC

Công suất tiêu thụ

• AC: khoảng 4 – 6 VA tùy mức điện áp

• DC: khoảng 2 W

Điều chỉnh

• Zero adjustment: -15 đến +15 %

• Span adjustment: 85 đến 115 %

• Dải quá mức đầu ra: -15 đến +115 %

Chế độ burnout

• Upscale

• Downscale

• Không kích hoạt

Chỉ thị trạng thái

• Đèn LED ba màu hiển thị trạng thái hoạt động của thiết bị

Điều kiện hoạt động

• Nhiệt độ hoạt động: -25 đến +65°C

• Tối đa 55°C đối với phiên bản đạt chuẩn UL

• Độ ẩm hoạt động: 0 đến 95 %RH không ngưng tụ

Lắp đặt

• Phương thức lắp đặt: thanh DIN

• Khối lượng: khoảng 100 g

Hiệu suất

• Sai số bù nhiệt mối nối lạnh: tối đa ±0.5°C trong khoảng 10 – 40°C

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian phản hồi: ≤ 0.2 giây đối với đầu vào DC

• Thời gian phản hồi khi burnout: ≤ 10 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng

  • 2000 V AC trong 1 phút đối với nguồn AC

  • 1500 V AC trong 1 phút đối với nguồn DC

Tiêu chuẩn và chứng nhận

• Tuân thủ tiêu chuẩn EMC của Liên minh châu Âu

  • EMI EN 61000-6-4

  • EMS EN 61000-6-2

• Tuân thủ chỉ thị điện áp thấp EN 61010-1

• Tuân thủ chỉ thị RoHS

• Chứng nhận UL/C-UL theo tiêu chuẩn UL 61010-1 và CAN/CSA-C22.2

Ứng dụng thực tế

M3LU được sử dụng rộng rãi trong các hệ thống đo lường và tự động hóa công nghiệp cần chuyển đổi và chuẩn hóa nhiều loại tín hiệu khác nhau.

Một số ứng dụng phổ biến gồm:

• Chuyển đổi tín hiệu giữa thiết bị hiện trường và phòng điều khiển với khả năng cách ly an toàn.

• Tích hợp nhiều loại cảm biến như thermocouple, RTD, điện áp và dòng điện vào hệ thống PLC, DCS hoặc SCADA.

• Sử dụng trong các hệ thống giám sát và điều khiển quy trình công nghiệp.

• Ứng dụng trong các dây chuyền sản xuất cần chuẩn hóa nhiều loại tín hiệu đo.

• Sử dụng như một thiết bị dự phòng đa chức năng trong hệ thống tự động hóa.
