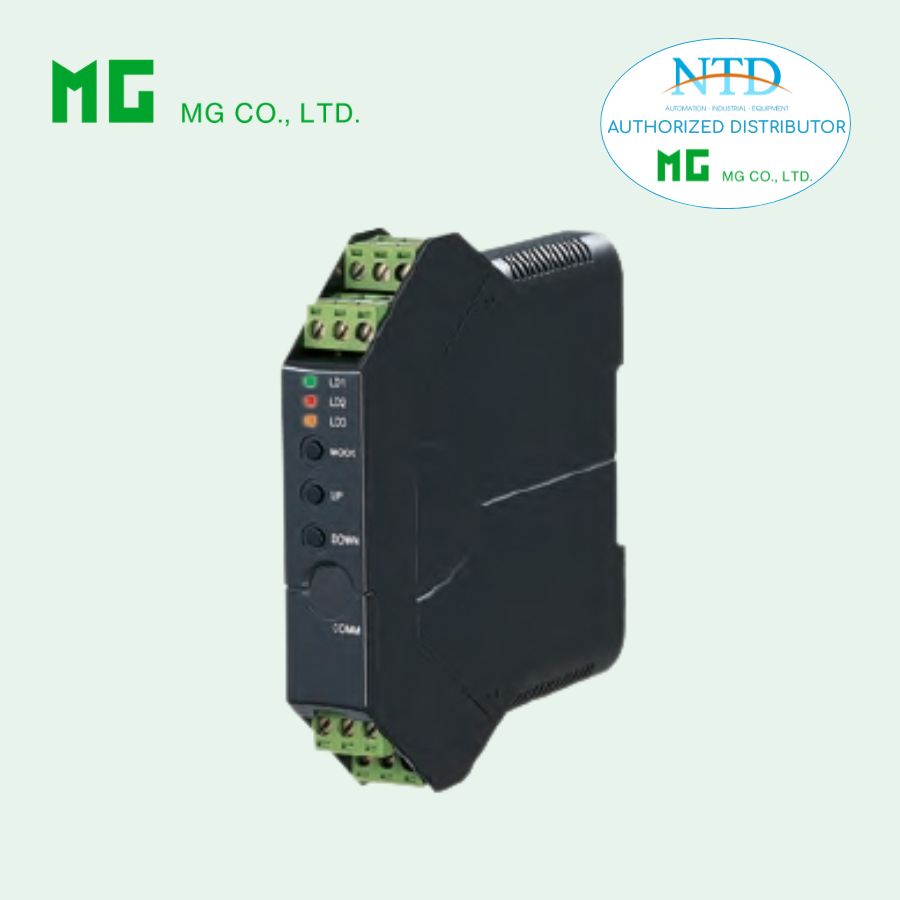

Bộ chuyển đổi tín hiệu đa năng M3LU2 MG (M-System)

M3LU2 là bộ chuyển đổi tín hiệu đa năng thuộc dòng Space-saving Signal Conditioners M3-UNIT Series, được thiết kế để tiếp nhận nhiều loại tín hiệu đầu vào khác nhau và chuyển đổi thành tín hiệu analog tiêu chuẩn phục vụ cho các hệ thống đo lường và điều khiển công nghiệp. Thiết bị hỗ trợ nhiều dạng tín hiệu như dòng điện, điện áp, millivolt, thermocouple, RTD, điện trở và biến trở, giúp dễ dàng kết nối với nhiều loại cảm biến và thiết bị hiện trường. Với thiết kế nhỏ gọn, khả năng cấu hình linh hoạt và độ ổn định cao, M3LU2 là giải pháp lý tưởng cho việc chuyển đổi, chuẩn hóa và cách ly tín hiệu trong các hệ thống tự động hóa.

Đặc điểm nổi bật

M3LU2 hỗ trợ đầu vào đa năng bao gồm mV, V, mA, thermocouple, RTD, điện trở và potentiometer, giúp thiết bị tương thích với nhiều loại cảm biến khác nhau. Thiết bị cho phép cấu hình loại tín hiệu đầu vào, đầu ra và dải đo trực tiếp tại hiện trường hoặc thông qua phần mềm trên máy tính. Tính năng One-Step Cal cho phép hiệu chuẩn nhanh chóng bằng ba nút điều khiển phía trước mà không cần sử dụng máy tính, đồng thời vẫn hỗ trợ cấu hình chi tiết bằng phần mềm PC khi cần thiết. M3LU2 cũng được trang bị chức năng khóa nút điều khiển để tránh thay đổi cài đặt ngoài ý muốn trong quá trình vận hành. Ngoài ra, thiết bị có khả năng cách ly tín hiệu giữa đầu vào, đầu ra và nguồn, giúp đảm bảo độ ổn định và an toàn cho hệ thống.

Thông số kỹ thuật

Model: M3LU2–[1]/[2][3]

Đầu vào tín hiệu (có thể lựa chọn)

• Dòng điện: 0 – 20 mA DC
• Millivolt: -1000 – +1000 mV DC
• Điện áp: -10 – +10 V DC
• Thermocouple: PR, K, E, J, T, B, R, S, C, N, U, L, P
• RTD: Pt100, Pt200, Pt300, Pt400, Pt500, Pt1000, Ni100, Ni120, Ni508.4Ω, Ni-Fe604, Cu10, Pt50Ω, JPt100
• Potentiometer: 80 – 4000 Ω
• Điện trở: 0 – 4000 Ω

Đầu ra tín hiệu (có thể lựa chọn)

• Dòng điện: 0 – 20 mA DC
• Điện áp: -2.5 – +2.5 V DC hoặc -10 – +10 V DC

Nguồn cấp

• Nguồn AC: 100 – 240 V AC, dải hoạt động 85 – 264 V, 47 – 66 Hz
• Nguồn DC: 10 – 32 V DC, dải hoạt động 9 – 36 V

Đặc tính chung

• Cách ly: đầu vào – đầu ra – nguồn
• Điều chỉnh zero: -15 đến +15 %
• Điều chỉnh span: 85 đến 115 %
• Thời gian đáp ứng: ≤ 0.2 giây (đối với tín hiệu DC)
• Nhiệt độ hoạt động: -25 đến +60°C
• Độ ẩm hoạt động: 30 – 95 %RH không ngưng tụ
• Lắp đặt: gắn DIN rail
• Trọng lượng: khoảng 100 g

Ứng dụng thực tế

M3LU2 được sử dụng rộng rãi trong các hệ thống đo lường và tự động hóa công nghiệp để chuyển đổi và chuẩn hóa tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển trung tâm. Thiết bị phù hợp để kết nối các cảm biến nhiệt độ, áp suất, lưu lượng, mức và nhiều loại cảm biến công nghiệp khác. M3LU2 thường được ứng dụng trong nhà máy sản xuất, hệ thống điều khiển quá trình, trạm quan trắc, hệ thống SCADA và PLC. Nhờ khả năng hỗ trợ nhiều loại tín hiệu đầu vào, thiết bị cũng rất hữu ích như một bộ chuyển đổi tín hiệu dự phòng đa năng trong các hệ thống công nghiệp.
