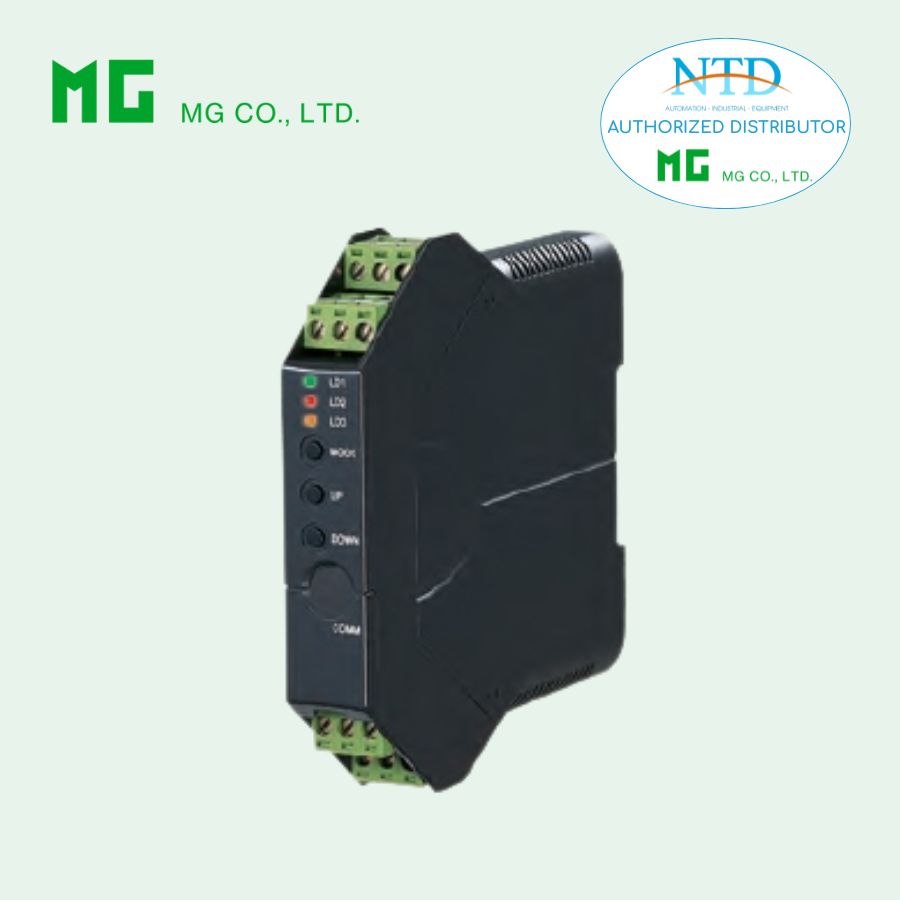

M3SDY là bộ cấp nguồn vòng dòng thuộc dòng Super-space-saving Signal Conditioners M3S-UNIT Series, được thiết kế để cấp nguồn cho các transmitter hai dây đồng thời cách ly tín hiệu đầu ra nhằm đảm bảo độ ổn định và an toàn cho hệ thống đo lường. Thiết bị giúp truyền và xử lý tín hiệu dòng 4 – 20 mA từ cảm biến hoặc transmitter ngoài hiện trường về hệ thống điều khiển trung tâm. Với thiết kế siêu nhỏ gọn và khả năng lắp đặt mật độ cao trên thanh DIN rail, M3SDY là giải pháp hiệu quả cho các hệ thống tự động hóa yêu cầu tiết kiệm không gian tủ điện.
Đặc điểm nổi bật
M3SDY có chức năng cấp nguồn cho transmitter hai dây và cách ly điện giữa đầu vào, đầu ra và nguồn cấp nhằm hạn chế nhiễu và tăng độ ổn định cho hệ thống. Thiết bị hỗ trợ nhiều dạng tín hiệu đầu ra khác nhau như dòng điện 4 – 20 mA hoặc điện áp 0 – 10 V, 0 – 5 V, 1 – 5 V, giúp linh hoạt khi kết nối với các hệ thống điều khiển.
Thiết kế nhỏ gọn cho phép lắp đặt mật độ cao trong tủ điều khiển công nghiệp. M3SDY còn được trang bị đèn LED hiển thị trạng thái nguồn giúp người vận hành dễ dàng theo dõi tình trạng hoạt động của thiết bị. Ngoài ra, thiết bị có chức năng bảo vệ ngắn mạch giúp đảm bảo an toàn cho hệ thống khi xảy ra sự cố.
Thông số kỹ thuật
Model: M3SDY–[1]–R[2]
Đầu vào tín hiệu
- Dòng điện: 4 – 20 mA DC
- Điện trở đầu vào: 249.5 Ω
Đầu ra tín hiệu
- Dòng điện: 4 – 20 mA DC, tải tối đa 550 Ω
Điện áp:
- 0 – 10 V DC, tải tối thiểu 10 kΩ
- 0 – 5 V DC, tải tối thiểu 5000 Ω
- 1 – 5 V DC, tải tối thiểu 5000 Ω
Nguồn cấp
- Nguồn DC: 24 V DC
- Dải điện áp hoạt động: 24 V ±10 %
Nguồn cấp cho transmitter
- Điện áp đầu ra không tải: 24 – 28 V DC
- Điện áp tối thiểu tại 20 mA: 18 V DC
- Dòng cấp tối đa: ≤ 22 mA DC
Đặc tính chung
- Cách ly: đầu vào – đầu ra – nguồn
- Điều chỉnh zero: -2 đến +2 %
- Điều chỉnh span: 98 đến 102 %
- Thời gian đáp ứng: ≤ 100 ms
- Độ chính xác: ±0.1 %
- Nhiệt độ hoạt động: -20 đến +55°C
- Độ ẩm hoạt động: 30 – 90 %RH không ngưng tụ
- Công suất tiêu thụ: khoảng 1 W
- Lắp đặt: DIN rail
- Trọng lượng: khoảng 100 g
Ứng dụng thực tế
M3SDY được sử dụng trong các hệ thống đo lường và điều khiển công nghiệp để cấp nguồn và truyền tín hiệu cho các transmitter hai dây như cảm biến áp suất, cảm biến mức, cảm biến lưu lượng và cảm biến nhiệt độ.
Thiết bị thường được ứng dụng trong các hệ thống PLC, DCS và SCADA nhằm chuyển đổi và cách ly tín hiệu giữa thiết bị hiện trường và phòng điều khiển.
Ngoài ra, M3SDY còn phù hợp với các nhà máy sản xuất, hệ thống xử lý nước, nhà máy điện và nhiều hệ thống tự động hóa công nghiệp khác cần giải pháp cấp nguồn vòng dòng ổn định và an toàn.
