Đặc điểm nổi bật

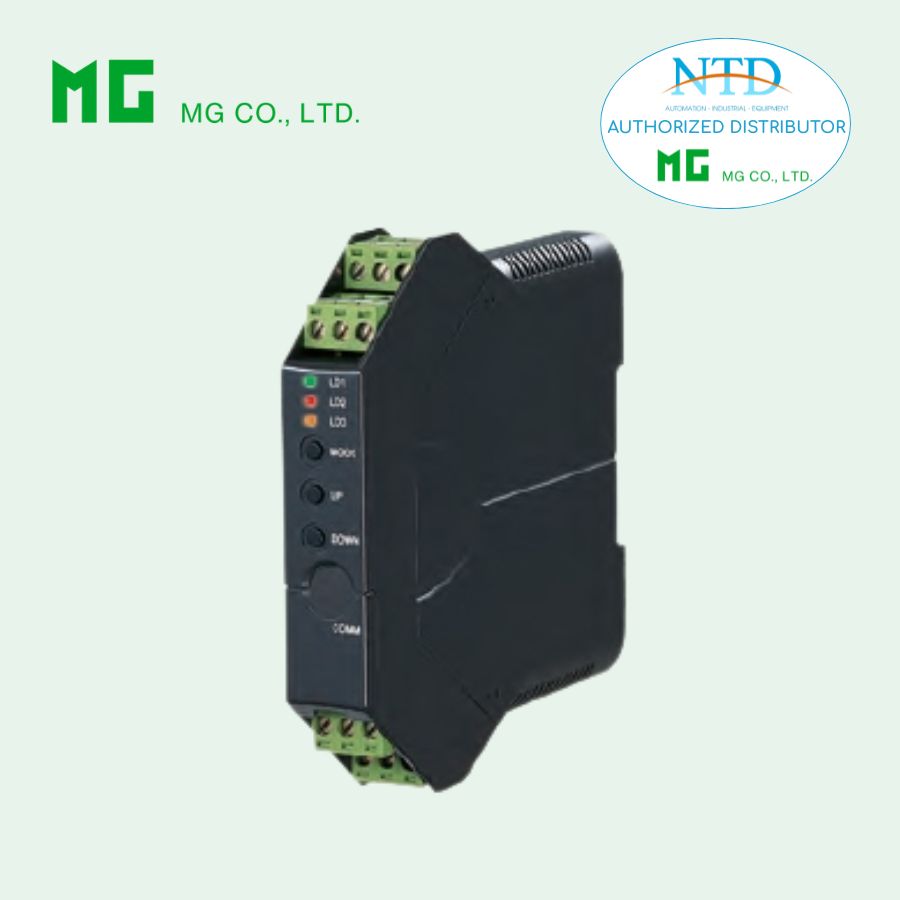

M3SRS có khả năng tiếp nhận tín hiệu trực tiếp từ cảm biến RTD 2 dây hoặc 3 dây và chuyển đổi thành tín hiệu dòng hoặc điện áp tiêu chuẩn để truyền về hệ thống điều khiển. Thiết bị được tích hợp chức năng tuyến tính hóa tín hiệu giúp đảm bảo độ chính xác cao trong quá trình đo nhiệt độ. M3SRS cũng được trang bị chức năng bảo vệ burnout giúp phát hiện sự cố đứt dây cảm biến và đảm bảo an toàn cho hệ thống.
Thiết bị hỗ trợ nhiều dạng nguồn cấp như AC, DC hoặc nguồn đa năng AC/DC, giúp linh hoạt khi lắp đặt. Ngoài ra, M3SRS còn có tùy chọn phản hồi nhanh với thời gian đáp ứng khoảng 25 ms, phù hợp cho các ứng dụng cần xử lý tín hiệu nhiệt độ nhanh. Đèn LED hiển thị nguồn giúp người vận hành dễ dàng kiểm tra trạng thái hoạt động của thiết bị.
Thông số kỹ thuật
Model: M3SRS–[1][2]–[3][4]
Đầu vào
- Cảm biến RTD (2 dây hoặc 3 dây)
- JPt100 (JIS'89): dải đo -200 đến +500°C
- Pt100 (JIS'89): dải đo -200 đến +650°C
- Pt100 (JIS'97, IEC): dải đo -200 đến +850°C
- Pt50Ω (JIS'81): dải đo -200 đến +500°C
- Ni508.4Ω: dải đo -50 đến +200°C
Dòng kích thích cảm biến
- Pt: 1.3 mA
- Ni508.4Ω: 0.7 mA
Đầu ra tín hiệu
- Dòng điện: 4 – 20 mA, 2 – 10 mA, 1 – 5 mA, 0 – 20 mA, 0 – 16 mA, 0 – 10 mA, 0 – 1 mA hoặc tùy chỉnh
Điện áp:
- 0 – 10 mV
- 0 – 100 mV
- 0 – 1 V
- 0 – 10 V
- 0 – 5 V
- 1 – 5 V
- -10 – +10 V
- -5 – +5 V hoặc tùy chỉnh
Nguồn cấp
- Nguồn AC: 100 – 240 V AC
- Nguồn DC: 24 V DC
- Nguồn đa năng: 100 – 240 V AC hoặc 24 – 240 V DC
Đặc tính chung
- Cách ly: đầu vào – đầu ra – nguồn
- Điều chỉnh zero: -2 đến +2 %
- Điều chỉnh span: 98 đến 102 %
- Độ chính xác: ±0.2 %
- Thời gian đáp ứng tiêu chuẩn: ≤ 0.5 giây
- Tùy chọn phản hồi nhanh: khoảng 25 ms
- Nhiệt độ hoạt động: -10 đến +55°C
- Độ ẩm hoạt động: 30 – 90 %RH không ngưng tụ
- Công suất tiêu thụ: khoảng 2 – 4 VA (AC) hoặc 1 W (DC)
- Lắp đặt: DIN rail
- Trọng lượng: khoảng 100 g
Ứng dụng thực tế
M3SRS được sử dụng rộng rãi trong các hệ thống đo và truyền tín hiệu nhiệt độ trong công nghiệp. Thiết bị thường được dùng để truyền tín hiệu nhiệt độ từ cảm biến RTD về hệ thống điều khiển PLC, DCS hoặc SCADA trong khoảng cách xa.
M3SRS cũng phù hợp khi kết hợp với các bộ cách ly an toàn trong môi trường yêu cầu an toàn cao. Thiết bị được ứng dụng trong nhiều lĩnh vực như nhà máy sản xuất, hệ thống xử lý nước, nhà máy điện, ngành hóa chất, thực phẩm và các hệ thống tự động hóa cần giám sát nhiệt độ chính xác và ổn định.
