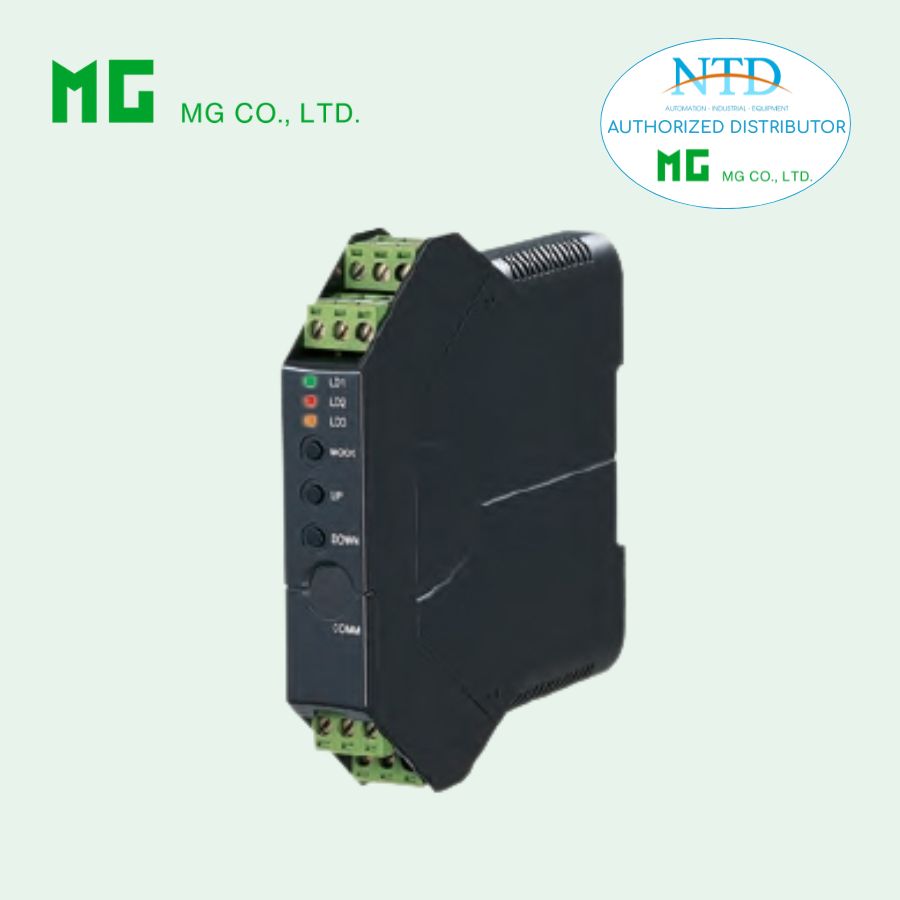

Bộ chuyển đổi tín hiệu M3SVS MG (M-System)

M3SVS là bộ chuyển đổi tín hiệu thuộc dòng Super-space-saving Signal Conditioners M3S-UNIT Series, được thiết kế để tiếp nhận tín hiệu đầu vào dạng DC như mV, V hoặc mA và chuyển đổi thành tín hiệu DC chuẩn có cách ly. Thiết bị giúp đảm bảo tín hiệu được truyền tải ổn định, chính xác giữa các thiết bị đo lường hiện trường và hệ thống điều khiển trung tâm. Với thiết kế nhỏ gọn, khả năng lắp đặt mật độ cao cùng nguồn cấp linh hoạt AC/DC, M3SVS là giải pháp tối ưu cho các hệ thống tự động hóa công nghiệp yêu cầu chuyển đổi và cách ly tín hiệu.

Đặc điểm nổi bật

M3SVS có khả năng tiếp nhận nhiều dạng tín hiệu đầu vào khác nhau như dòng điện hoặc điện áp DC, sau đó chuyển đổi sang tín hiệu đầu ra tiêu chuẩn phục vụ cho các hệ thống giám sát và điều khiển.

Thiết bị được tích hợp chức năng cách ly giữa đầu vào, đầu ra và nguồn cấp, giúp bảo vệ hệ thống khỏi nhiễu điện và các sự cố về điện. M3SVS hỗ trợ nhiều tùy chọn nguồn cấp bao gồm AC, DC hoặc nguồn đa năng AC/DC, giúp linh hoạt khi triển khai trong nhiều môi trường khác nhau.

Thiết kế nhỏ gọn cho phép lắp đặt với mật độ cao trên thanh DIN rail, tối ưu không gian tủ điều khiển. Ngoài ra, thiết bị còn có tùy chọn phản hồi nhanh với thời gian đáp ứng khoảng 25 ms, phù hợp cho các ứng dụng cần xử lý tín hiệu nhanh.

Thông số kỹ thuật

Model: M3SVS–[1][2]–[3][4]

Đầu vào
Tín hiệu dòng điện DC:

• 4 – 20 mA
• 2 – 10 mA
• 1 – 5 mA
• 0 – 20 mA
• 0 – 16 mA
• 0 – 10 mA
• 0 – 1 mA
• 10 – 50 mA
• 0 – 10 μA
• 0 – 100 μA
• -1 – +1 mA
• -10 – +10 mA hoặc tùy chỉnh

Tín hiệu điện áp DC:

• 0 – 10 mV
• 0 – 50 mV
• 0 – 60 mV
• 0 – 100 mV
• 0 – 1 V
• 0 – 5 V
• 0 – 10 V
• 1 – 5 V
• -10 – +10 V
• -5 – +5 V hoặc tùy chỉnh

Điện trở đầu vào thay đổi theo từng dải tín hiệu, tối thiểu từ 10 kΩ đến 1 MΩ đối với tín hiệu điện áp.

Đầu ra
Tín hiệu dòng điện:

• 4 – 20 mA
• 2 – 10 mA
• 1 – 5 mA
• 0 – 20 mA
• 0 – 16 mA
• 0 – 10 mA
• 0 – 1 mA hoặc tùy chỉnh

Tín hiệu điện áp:

• 0 – 10 mV
• 0 – 100 mV
• 0 – 1 V
• 0 – 5 V
• 0 – 10 V
• 1 – 5 V
• -10 – +10 V
• -5 – +5 V hoặc tùy chỉnh

Nguồn cấp

• Nguồn AC: 100 – 240 V AC
• Nguồn DC: 24 V DC
• Nguồn đa năng: 100 – 240 V AC hoặc 24 – 240 V DC

Đặc tính chung

• Cách ly: đầu vào – đầu ra – nguồn
• Điều chỉnh zero: -5 đến +5 %
• Điều chỉnh span: 95 đến 105 %
• Độ chính xác: ±0.1 %
• Thời gian đáp ứng tiêu chuẩn: ≤ 0.5 giây
• Tùy chọn phản hồi nhanh: khoảng 25 ms
• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH không ngưng tụ
• Công suất tiêu thụ: khoảng 2 – 4 VA (AC) hoặc 1 W (DC)
• Lắp đặt: DIN rail
• Trọng lượng: khoảng 100 g

Ứng dụng thực tế

M3SVS được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp để chuyển đổi và cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển trung tâm. Thiết bị đặc biệt phù hợp cho việc chuyển đổi tín hiệu giữa phòng điều khiển và các thiết bị đo lường ngoài hiện trường, đảm bảo tín hiệu được truyền ổn định và hạn chế nhiễu.

M3SVS cũng được sử dụng như một giải pháp thay thế linh hoạt hoặc linh kiện dự phòng đa chức năng trong các hệ thống điều khiển. Thiết bị được ứng dụng trong nhiều lĩnh vực như nhà máy sản xuất, hệ thống năng lượng, xử lý nước, hóa chất, thực phẩm và các hệ thống giám sát công nghiệp yêu cầu chuyển đổi tín hiệu chính xác và ổn định.
