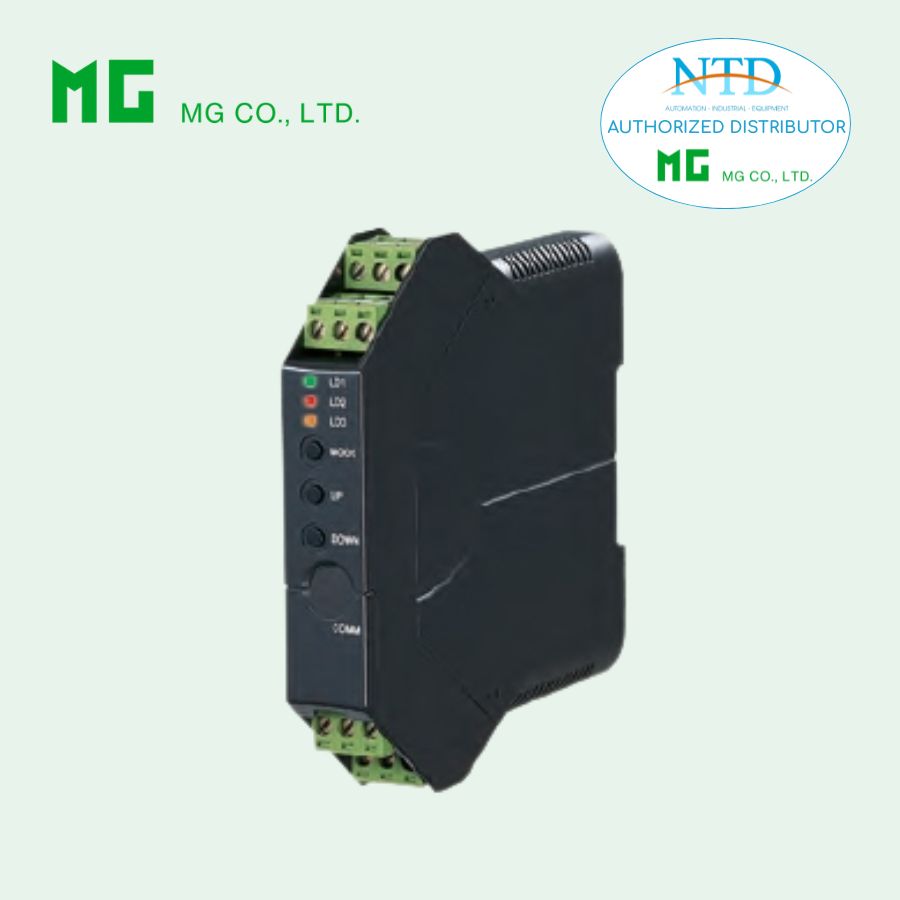

M3SWVS là bộ chuyển đổi tín hiệu thuộc dòng Super-space-saving Signal Conditioners M3S-UNIT Series, được thiết kế để cách ly và chuyển đổi tín hiệu đo lường trong các hệ thống tự động hóa công nghiệp.
Thiết bị có khả năng nhận tín hiệu đầu vào dạng dòng điện hoặc điện áp DC và cung cấp hai đầu ra tín hiệu cách ly độc lập. Nhờ khả năng cách ly điện hoàn toàn giữa đầu vào, hai đầu ra và nguồn cấp, M3SWVS giúp tăng độ ổn định của hệ thống và giảm nhiễu tín hiệu trong quá trình truyền dữ liệu.
Với thiết kế nhỏ gọn, hỗ trợ lắp đặt mật độ cao trên DIN rail và nguồn cấp linh hoạt AC/DC, thiết bị là giải pháp hiệu quả cho các ứng dụng cần phân phối tín hiệu đo lường đến nhiều hệ thống điều khiển khác nhau.
Đặc điểm nổi bật
M3SWVS được thiết kế với khả năng cách ly galvanic giữa tín hiệu đầu vào, hai tín hiệu đầu ra và nguồn cấp, giúp bảo vệ thiết bị và đảm bảo độ ổn định của tín hiệu trong môi trường công nghiệp.
Thiết bị có thể nhận nhiều loại tín hiệu đầu vào dạng dòng điện hoặc điện áp DC và chuyển đổi thành tín hiệu đầu ra tiêu chuẩn. Điểm nổi bật của M3SWVS là khả năng cung cấp hai đầu ra độc lập, cho phép phân phối cùng một tín hiệu đến hai hệ thống khác nhau như PLC, DCS hoặc hệ thống giám sát.
Thiết bị hỗ trợ nhiều tùy chọn nguồn cấp bao gồm AC, DC hoặc nguồn đa năng AC/DC, giúp linh hoạt khi lắp đặt trong nhiều môi trường. Ngoài ra, M3SWVS có tùy chọn phản hồi nhanh với thời gian đáp ứng khoảng 3.5 ms, phù hợp cho các ứng dụng yêu cầu tốc độ xử lý tín hiệu cao. Đèn LED hiển thị nguồn giúp người vận hành dễ dàng kiểm tra trạng thái hoạt động của thiết bị.
Thông số kỹ thuật
Model: M3SWVS–[1][2][3]–[4][5]
Đầu vào
Tín hiệu dòng điện DC:
- 4 – 20 mA
- 2 – 10 mA
- 1 – 5 mA
- 0 – 20 mA
- 0 – 16 mA
- 0 – 10 mA
- 0 – 1 mA
- 10 – 50 mA hoặc tùy chỉnh
Tín hiệu điện áp DC:
- 0 – 1 V
- 0 – 5 V
- 0 – 10 V
- 1 – 5 V
- -10 – +10 V
- -5 – +5 V hoặc tùy chỉnh
- Điện áp đầu vào tối đa: -30 đến +30 V DC
- Điện trở đầu vào tối thiểu: 1 MΩ
Đầu ra
- Output 1 và Output 2 có thể lựa chọn các dải sau:
Dòng điện:
- 4 – 20 mA
- 0 – 20 mA
Điện áp:
- 0 – 5 V
- 1 – 5 V
Tùy chọn Output 2 có thể không sử dụng.
Nguồn cấp
- Nguồn AC: 100 – 240 V AC
- Nguồn DC: 24 V DC
- Nguồn đa năng: 100 – 240 V AC hoặc 24 – 240 V DC
Đặc tính chung
- Cách ly: đầu vào – đầu ra 1 – đầu ra 2 – nguồn
- Điều chỉnh zero: -2 đến +2 %
- Điều chỉnh span: 98 đến 102 %
- Độ chính xác: ±0.1 %
- Thời gian đáp ứng tiêu chuẩn: ≤ 0.5 giây
- Tùy chọn phản hồi nhanh: khoảng 3.5 ms
- Nhiệt độ hoạt động: -20 đến +55°C
- Độ ẩm hoạt động: 30 – 90 %RH không ngưng tụ
- Công suất tiêu thụ: khoảng 2 – 4 VA (AC) hoặc 0.6 – 1 W (DC)
- Lắp đặt: DIN rail
- Trọng lượng: khoảng 100 g
Ứng dụng thực tế
M3SWVS được sử dụng trong các hệ thống tự động hóa công nghiệp để cách ly và phân phối tín hiệu đo lường đến nhiều thiết bị điều khiển khác nhau. Thiết bị đặc biệt hữu ích trong các hệ thống cần gửi cùng một tín hiệu cảm biến đến hai hệ thống giám sát hoặc điều khiển độc lập như PLC, DCS hoặc hệ thống SCADA.
M3SWVS giúp giảm nhiễu, tăng độ ổn định của tín hiệu và bảo vệ thiết bị khỏi các sự cố điện. Thiết bị được ứng dụng rộng rãi trong các ngành công nghiệp như sản xuất, năng lượng, xử lý nước, hóa chất, thực phẩm và các hệ thống điều khiển quy trình yêu cầu truyền tín hiệu chính xác và ổn định.
