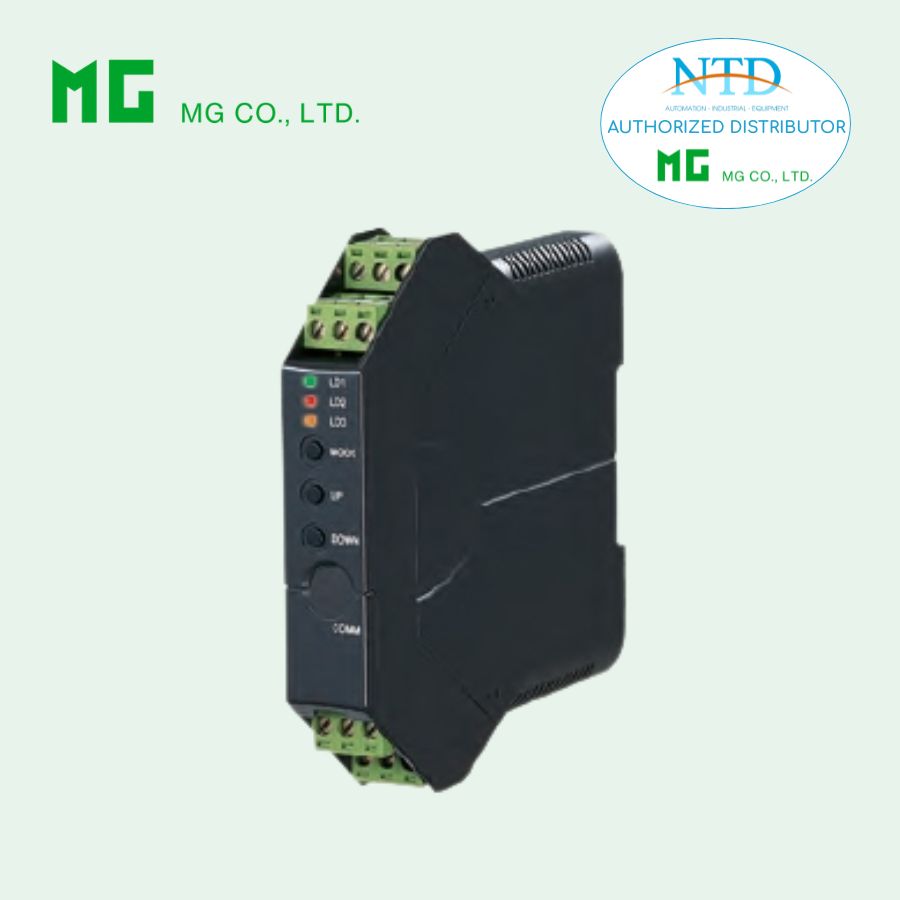

Bộ chuyển đổi tín hiệu biến trở M3SXM MG (M-System)

M3SXM là bộ chuyển đổi tín hiệu biến trở thuộc dòng Super-space-saving Signal Conditioners M3S-UNIT Series, được thiết kế để chuyển đổi tín hiệu vị trí từ biến trở hoặc slidewire thành tín hiệu DC tiêu chuẩn.

Thiết bị cho phép cấu hình linh hoạt thông qua phần mềm trên máy tính, giúp người dùng dễ dàng thiết lập dải đo đầu vào, dải tín hiệu đầu ra và các thông số vận hành khác.

Với thiết kế nhỏ gọn, khả năng lắp đặt mật độ cao trên DIN rail và nguồn cấp linh hoạt AC/DC, M3SXM là giải pháp hiệu quả cho các hệ thống đo lường và điều khiển vị trí trong môi trường công nghiệp.

Đặc điểm nổi bật

M3SXM có khả năng chuyển đổi tín hiệu vị trí từ biến trở với điện trở tổng từ 100 đến 5000 Ω thành tín hiệu dòng hoặc điện áp DC tiêu chuẩn. Thiết bị hỗ trợ cấu hình bằng phần mềm PC configurator, cho phép người dùng tùy chỉnh loại tín hiệu đầu ra, dải đo đầu vào, dải đầu ra, điểm zero, span và nhiều thông số khác.

M3SXM còn hỗ trợ chức năng tuyến tính hóa tín hiệu với bảng tuyến tính lên đến 101 điểm, giúp tăng độ chính xác cho các ứng dụng đo lường phức tạp. Thiết bị được tích hợp chức năng bảo vệ burnout để phát hiện lỗi cảm biến và đảm bảo an toàn cho hệ thống.

Đèn LED hiển thị nguồn và trạng thái giúp người vận hành dễ dàng theo dõi tình trạng hoạt động của thiết bị. Ngoài ra, M3SXM hỗ trợ nhiều loại nguồn cấp như AC, DC hoặc nguồn đa năng AC/DC, giúp linh hoạt trong quá trình lắp đặt.

Thông số kỹ thuật

Model: M3SXM–1[1]–[2][3]

Đầu vào

• Loại tín hiệu: biến trở hoặc slidewire
• Tổng điện trở: 100 – 5000 Ω
• Dòng cảm biến: ≤ 0.15 mA

Dải đo đầu vào tối thiểu

• 0 – 100 Ω: span tối thiểu 10 Ω
• 0 – 300 Ω: span tối thiểu 30 Ω
• 0 – 600 Ω: span tối thiểu 60 Ω
• 0 – 1200 Ω: span tối thiểu 120 Ω
• 0 – 2500 Ω: span tối thiểu 250 Ω
• 0 – 5000 Ω: span tối thiểu 500 Ω

Đầu ra

• Tín hiệu dòng điện
• Dải đầu ra: 0 – 20 mA DC
• Dải mặc định: 4 – 20 mA DC
• Dải tối thiểu: 1 mA

Tín hiệu điện áp

• Code V2
• Dải đầu ra: -10 – +10 V DC
• Dải mặc định: 0 – 10 V DC
• Span tối thiểu: 1 V
• Code V3
• Dải đầu ra: -5 – +5 V DC
• Dải mặc định: 1 – 5 V DC
• Span tối thiểu: 0.5 V

Nguồn cấp

• Nguồn AC: 100 – 240 V AC
• Nguồn DC: 24 V DC
• Nguồn đa năng: 100 – 240 V AC hoặc 24 – 240 V DC

Đặc tính chung

• Cách ly: đầu vào – đầu ra – nguồn
• Điều chỉnh zero: -2 đến +2 % thông qua lập trình PC
• Điều chỉnh span: 98 đến 102 % thông qua lập trình PC
• Tuyến tính hóa: bảng tuyến tính tối đa 101 điểm
• Độ chính xác đầu ra: ±0.04 % dải đầu ra tối đa
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 1 giây
• Phản hồi burnout: ≤ 10 giây
• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH không ngưng tụ
• Công suất tiêu thụ: khoảng 2 – 4 VA (AC) hoặc 0.5 – 1 W (DC)
• Lắp đặt: DIN rail
• Trọng lượng: khoảng 85 g

Ứng dụng thực tế

M3SXM được sử dụng trong các hệ thống tự động hóa công nghiệp để chuyển đổi tín hiệu vị trí từ biến trở hoặc slidewire thành tín hiệu tiêu chuẩn phục vụ cho hệ thống điều khiển.

Thiết bị thường được ứng dụng trong các hệ thống đo mức bồn chứa, đo vị trí van, đo vị trí cơ cấu cơ khí hoặc các thiết bị truyền động cần giám sát vị trí chính xác. Nhờ khả năng lập trình linh hoạt và tuyến tính hóa tín hiệu, M3SXM đặc biệt phù hợp cho các ứng dụng đo lường có đặc tính phi tuyến hoặc yêu cầu hiệu chỉnh chi tiết.

Thiết bị được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất, năng lượng, xử lý nước, hóa chất và các hệ thống tự động hóa quy trình.
