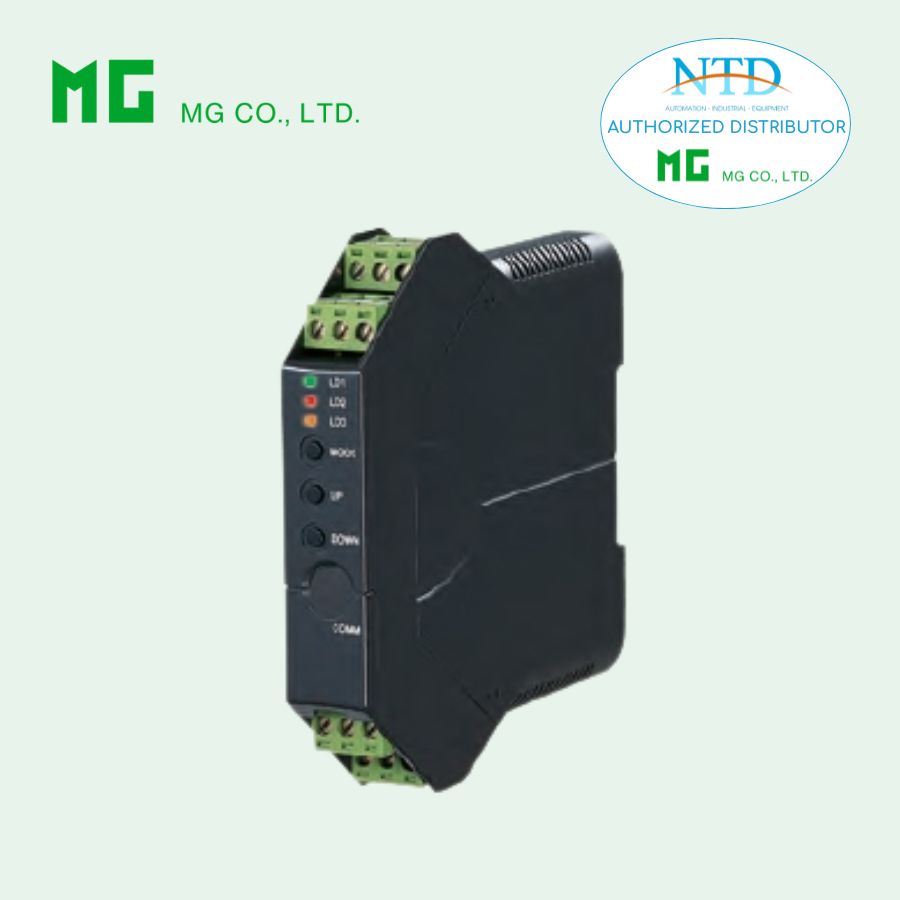

Bộ chuyển đổi tín hiệu M3SXV MG (M-System)

M3SXV là bộ chuyển đổi tín hiệu thuộc dòng Super-space-saving Signal Conditioners M3S-UNIT Series, được thiết kế để chuyển đổi các tín hiệu DC đầu vào thành tín hiệu quá trình tiêu chuẩn dùng trong hệ thống điều khiển công nghiệp.

Thiết bị hỗ trợ lập trình thông qua máy tính giúp người dùng dễ dàng cấu hình loại tín hiệu đầu vào, đầu ra và dải đo phù hợp với từng ứng dụng cụ thể. Với thiết kế nhỏ gọn, khả năng lắp đặt mật độ cao trên thanh DIN rail cùng nguồn cấp linh hoạt AC/DC, M3SXV là giải pháp hiệu quả cho các hệ thống đo lường, giám sát và tự động hóa công nghiệp.

Đặc điểm nổi bật

M3SXV cho phép chuyển đổi tín hiệu DC từ dòng điện hoặc điện áp sang tín hiệu analog tiêu chuẩn như 4 – 20 mA hoặc tín hiệu điện áp công nghiệp. Thiết bị hỗ trợ cấu hình linh hoạt thông qua phần mềm PC configurator, cho phép người dùng thiết lập loại đầu vào, dải tín hiệu đầu vào, loại tín hiệu đầu ra, dải đầu ra, điểm zero và span.

Ngoài ra, thiết bị còn cho phép xây dựng bảng tuyến tính hóa tùy chỉnh với tối đa 101 điểm để đáp ứng các yêu cầu hiệu chỉnh đặc biệt trong quá trình đo lường. M3SXV được trang bị đèn LED hiển thị nguồn và trạng thái hoạt động giúp người vận hành dễ dàng theo dõi tình trạng thiết bị.

Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt và hỗ trợ lắp đặt mật độ cao trong tủ điều khiển. Thiết bị cũng hỗ trợ nhiều loại nguồn cấp như AC, DC hoặc nguồn đa năng AC/DC, giúp tăng tính linh hoạt khi tích hợp vào các hệ thống tự động hóa.

Thông số kỹ thuật

Model: M3SXV–[1][2]–[3][4]

Đầu vào

• Tín hiệu dòng điện
• Dải đầu vào: 0 – 50 mA DC
• Điện trở đầu vào: 24.9 Ω
• Span tối thiểu: 2 mA

Tín hiệu điện áp

• Code S1
• Dải đầu vào: -1000 – +1000 mV DC
• Span tối thiểu: 100 mV
• Code S2
• Dải đầu vào: -10 – +10 V DC
• Span tối thiểu: 1 V

Nếu không chỉ định, dải đầu vào mặc định

• S1: 0 – 100 mV DC
• S2: 1 – 5 V DC

Đầu ra

• Tín hiệu dòng điện
• Dải đầu ra: 0 – 20 mA DC
• Dải mặc định: 4 – 20 mA DC
• Span tối thiểu: 1 mA
• Khả năng quá dải: 0 – 20.4 mA DC
• Tải tối đa: 550 Ω

Tín hiệu điện áp

• Code V2
• Dải đầu ra: -10 – +10 V DC
• Span tối thiểu: 1 V

Code V3

• Dải đầu ra: -5 – +5 V DC
• Span tối thiểu: 0.5 V

Nếu không chỉ định, dải đầu ra mặc định

• V2: 0 – 10 V DC
• V3: 1 – 5 V DC

Nguồn cấp

• Nguồn AC: 100 – 240 V AC
• Nguồn DC: 24 V DC
• Nguồn đa năng: 100 – 240 V AC hoặc 24 – 240 V DC

Đặc tính chung

• Cách ly: đầu vào – đầu ra – nguồn
• Điều chỉnh zero: -2 đến +2 % thông qua lập trình PC
• Điều chỉnh span: 98 đến 102 % thông qua lập trình PC
• Tuyến tính hóa: bảng tuyến tính tùy chỉnh tối đa 101 điểm
• Đèn báo nguồn: LED màu xanh
• Đèn trạng thái: LED màu cam hiển thị trạng thái hoạt động

Hiệu suất hoạt động

Độ chính xác đầu vào

• ±0.01 % đối với dải điện áp -1000 đến +1000 mV
• ±0.01 % đối với dải điện áp -10 đến +10 V
• ±0.02 % đối với dải dòng điện 0 – 50 mA

Độ chính xác đầu ra: ±0.04 % dải đầu ra tối đa

• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Ảnh hưởng điện áp nguồn: ±0.1 % trong toàn dải điện áp
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Độ bền điện môi: 2000 V AC trong 1 phút

Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH không ngưng tụ
• Công suất tiêu thụ: khoảng 2 – 4 VA (AC) hoặc 0.5 – 1 W (DC)
• Phương pháp lắp đặt: DIN rail
• Trọng lượng: khoảng 85 g

Ứng dụng thực tế

M3SXV được sử dụng trong các hệ thống đo lường và điều khiển công nghiệp để chuyển đổi tín hiệu DC từ các thiết bị hiện trường thành tín hiệu analog tiêu chuẩn truyền về hệ thống điều khiển trung tâm.

Thiết bị thường được kết nối với PLC, DCS hoặc hệ thống SCADA để phục vụ việc giám sát và điều khiển quy trình sản xuất. Nhờ khả năng cấu hình linh hoạt và độ chính xác cao, M3SXV phù hợp cho nhiều ứng dụng trong các ngành như sản xuất công nghiệp, năng lượng, xử lý nước, hóa chất, thực phẩm và các hệ thống tự động hóa yêu cầu truyền tín hiệu ổn định và đáng tin cậy.
