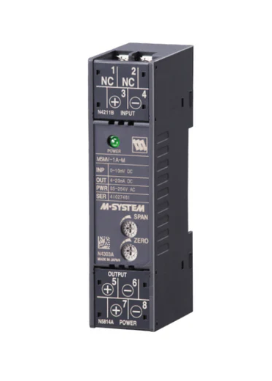

Bộ chuyển đổi tín hiệu máy phát tốc M5TG MG (M-System)

M5TG là bộ chuyển đổi tín hiệu chuyên dùng để biến đổi điện áp AC từ máy phát tốc (tachogenerator) thành tín hiệu chuẩn công nghiệp như 4–20 mA hoặc 0–10 V DC. Thiết bị giúp hệ thống PLC/DCS dễ dàng giám sát và điều khiển tốc độ động cơ với độ ổn định và chính xác cao.

Với dải ngõ vào rộng, cách ly an toàn giữa input - output - nguồn và thiết kế terminal siêu nhỏ gọn lắp DIN rail, M5TG đặc biệt phù hợp cho các tủ điện công nghiệp yêu cầu tiết kiệm không gian nhưng vẫn đảm bảo hiệu suất và độ tin cậy lâu dài.

Chức năng & Đặc điểm

• Chuyển đổi điện áp AC từ tachogenerator (tachometer) sang tín hiệu chuẩn công nghiệp

• Dải ngõ vào rộng

• Đèn LED báo nguồn

MODEL: M5TG-[1][2]-[3][4]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M5TG-[1][2]-[3][4]
  Chọn mã cho từng mục từ [1] đến [4]
  (Ví dụ: M5TG-AA-M/Q)

• Nếu chọn tùy chọn /Q, vui lòng chỉ định chi tiết
  (Ví dụ: /C01/S01)

[1] NGÕ VÀO (INPUT)

Điện áp AC

1: 0 – 35 V AC (Trở kháng vào ≥ 100 kΩ)
2: 0 – 50 mV AC (≥ 100 kΩ)
3: 0 – 60 mV AC (≥ 100 kΩ)
4: 0 – 100 mV AC (≥ 100 kΩ)
5: 0 – 1 V AC (≥ 100 kΩ)
6: 0 – 10 V AC (≥ 100 kΩ)
7: 0 – 100 V AC (≥ 100 kΩ) (Không có CE)
8: 0 – 110 V AC (≥ 100 kΩ) (Không có CE)
9: 0 – 150 V AC (≥ 100 kΩ) (Không có CE)
A: 0 – 200 V AC (≥ 100 kΩ) (Không có CE)
B: 0 – 250 V AC (≥ 100 kΩ) (Không có CE)
U: Tùy chọn điện áp theo yêu cầu (xem phần INPUT SPECIFICATIONS) (Không có CE – mức 0% phải là 0 V)

[2] NGÕ RA (OUTPUT)

Dòng điện

A: 4 – 20 mA DC (Tải tối đa 550 Ω)
Z: Tùy chọn dòng (xem OUTPUT SPECIFICATIONS) (Không có CE)

Điện áp

4: 0 – 10 V DC (Tải ≥ 1000 Ω)
5: 0 – 5 V DC (Tải ≥ 500 Ω)
6: 1 – 5 V DC (Tải ≥ 500 Ω)
4W: -10 – +10 V DC (Tải ≥ 8000 Ω)
5W: -5 – +5 V DC (Tải ≥ 4000 Ω)
0: Tùy chọn điện áp (xem OUTPUT SPECIFICATIONS) (Không có CE)

[3] NGUỒN CẤP

AC

M: 85 – 264 V AC
(Phạm vi hoạt động 85 – 264 V, 47 – 66 Hz) (Không có CE)

DC

R: 24 V DC
(Phạm vi hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)

[4] TÙY CHỌN

blank: Không
/Q: Tùy chọn khác (chỉ định chi tiết)

Thông số tùy chọn Q (có thể chọn nhiều)

Lớp phủ bảo vệ
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ cao su

Vật liệu vít terminal
/S01: Thép không gỉ

THÔNG SỐ CHUNG

• Cấu trúc: Terminal block

• Kết nối: Vít M3.5 (mô-men siết 0.8 N·m)

• Vít: Thép mạ niken (tiêu chuẩn) hoặc inox

• Vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Ngõ vào – ngõ ra – nguồn

• Ngõ ra quá dải: Khoảng 0 – 110 % tại 1 – 5 V

• Chỉnh Zero: -2 đến +2 % (mặt trước)
  (±1 % với mã 4W, 5W)

• Chỉnh Span: 98 – 102 % (mặt trước)
  (99 – 101 % với mã 4W, 5W)

• LED nguồn: Đèn xanh sáng khi có nguồn

THÔNG SỐ NGÕ VÀO

• Điện áp AC: 0 – 250 V AC

• Span tối thiểu: 50 mV

• Tần số: 15 Hz đến 1 kHz (100 % input)

• Trở kháng vào: ≥ 100 kΩ

THÔNG SỐ NGÕ RA

Dòng DC: 0 – 20 mA

• Span tối thiểu: 1 mA

• Offset: Tối đa 1.5 lần span

• Điện áp drive: Tối đa 11 V

Điện áp DC: 0 – 10 V

• Span tối thiểu: 1 V

• Offset: Tối đa 1.5 lần span

• Dòng drive: Tối đa 10 mA (khi ≥ 1 V)

LẮP ĐẶT

• Công suất tiêu thụ
  • AC: ~1.6 VA (100 V), 1.8 VA (200 V), 2 VA (264 V)
  • DC: ≤ 2 W

• Nhiệt độ hoạt động: -20 đến +65°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Thanh DIN

• Trọng lượng: 90 g

HIỆU SUẤT

• Độ chính xác: ±0.4 % (5 – 100 % input)
  (10 – 100 % với mã 4W, 5W)

• Hệ số nhiệt: ±0.05 %/°C

• Thời gian đáp ứng: ≤ 0.7 giây (0 – 90 %)

• Ripple: Tối đa 0.5 %p-p (100/120 Hz)

• Ảnh hưởng điện áp nguồn: ±0.1 %

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 V AC trong 1 phút
  (Input – Output – Power – Ground)

TIÊU CHUẨN & CHỨNG NHẬN

Tuân thủ tiêu chuẩn EU:

• EMC Directive

  • EMI EN 61000-6-4

  • EMS EN 61000-6-2

• RoHS Directive

M5TG Tachogenerator Transmitter là giải pháp chuyển đổi tín hiệu tốc độ chính xác và ổn định, phù hợp cho các hệ thống đo tốc độ động cơ và điều khiển công nghiệp.
