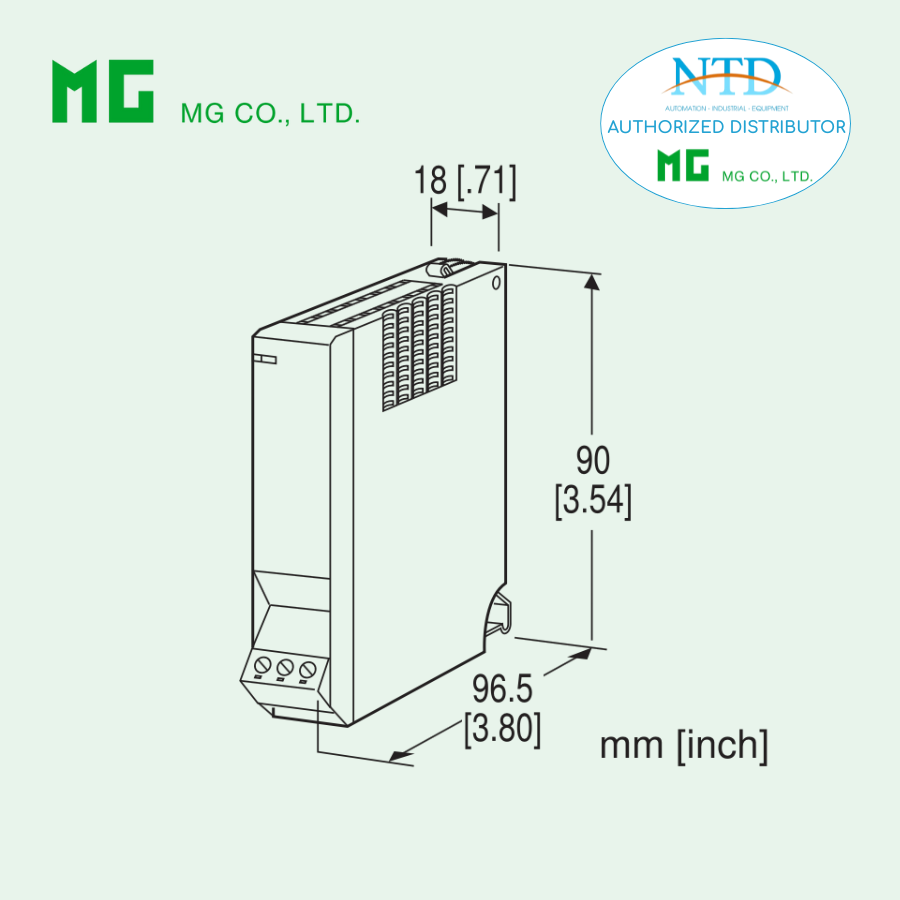

Mô đun cung cấp điện M6-PSM MG (M-System)

M6-PSM là module nguồn chuyên dụng dùng cho nguồn AC, được thiết kế để cấp điện ổn định 24 VDC cho các bộ xử lý tín hiệu siêu mỏng dòng M6D, M6N và M6S thông qua đế lắp đặt M6xBS-08A. Với dải điện áp vào rộng 100–240 VAC, thiết bị phù hợp cho nhiều tiêu chuẩn điện lưới khác nhau, giúp linh hoạt trong triển khai hệ thống.

Module cung cấp ngõ ra 24 VDC ±1 V với dòng liên tục 400 mA, đảm bảo vận hành ổn định cho nhiều signal conditioner lắp ghép trong cùng hệ thống. Cơ chế cách ly giữa nguồn AC và nguồn 24 VDC tăng cường độ an toàn, đáp ứng các tiêu chuẩn EMC và Low Voltage Directive của châu Âu.

Chức năng & Đặc điểm

• Cấp nguồn cho các bộ xử lý tín hiệu dòng M6D, M6N, M6S thông qua đế lắp đặt (model: M6xBS-08A)
• Ngõ vào nguồn AC dải rộng (Universal)
• LED hiển thị trạng thái nguồn

MODEL: M6–PSM[1]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M6-PSM[1] Chọn mã cho [1] bên dưới (Ví dụ: M6-PSM/Q)
• Nếu chọn tùy chọn /Q, vui lòng chỉ định chi tiết (Ví dụ: /C01)

NGUỒN VÀO

Nguồn AC
100 – 240 V AC (Dải điện áp hoạt động 90 – 264 V,
47 – 66 Hz)

[1] TÙY CHỌN

• Để trống: Không có tùy chọn
• /Q: Có tùy chọn khác (chỉ định chi tiết)

Chi tiết tùy chọn Q

Lớp phủ bảo vệ (Xem chi tiết trên website)

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane

SẢN PHẨM LIÊN QUAN

• Bộ xử lý tín hiệu siêu mỏng đầu nối Euro dòng M6D
• Bộ xử lý tín hiệu siêu mỏng đầu nối vít dòng M6N
• Bộ xử lý tín hiệu siêu mỏng đầu nối kẹp lò xo dòng M6S

THÔNG SỐ CHUNG

Kết nối

• Ngõ vào nguồn: Terminal kiểu Euro
• Cỡ dây phù hợp: 0.2 – 2.5 mm² (AWG24 – 12), tuốt dây 7 mm
• Nguồn 24 V DC: Cấp qua đế lắp đặt (M6xBS-08A)

Vật liệu vỏ: Nhựa chống cháy (màu đen)
Cách ly: Giữa nguồn 24 V DC và nguồn AC đầu vào
Đèn báo nguồn: LED xanh sáng khi có nguồn

LẮP ĐẶT

Công suất tiêu thụ (AC):

• Khoảng 25 VA tại 100 V
• Khoảng 30 VA tại 200 V
• Khoảng 35 VA tại 264 V

Nhiệt độ hoạt động: -20 đến +55°C
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
Lắp đặt: Trên đế M6xBS-08A
Khối lượng: 200 g

HIỆU SUẤT

Ngõ ra: 24 V ±1 V DC, 400 mA (liên tục)
Tổng dòng tiêu thụ của các module tín hiệu phải nằm trong giới hạn này.

Điện trở cách điện: ≥ 100 MΩ với 500 V DC
Độ bền điện môi: 2000 V AC trong 1 phút
(giữa nguồn 24 V DC – nguồn AC – nối đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp tiêu chuẩn EU:

Chỉ thị EMC

• EMI: EN 61000-6-4
• EMS: EN 61000-6-2

Chỉ thị điện áp thấp (Low Voltage Directive)

• EN 61010-1
• Cấp lắp đặt II
• Mức độ ô nhiễm 2
• Cách ly tăng cường (300 V) giữa nguồn 24 V DC và nguồn AC

Tuân thủ RoHS

DÒNG TIÊU THỤ

Để hệ thống M6x hoạt động ổn định, tổng dòng tiêu thụ tối đa của các module không được vượt quá 400 mA (dòng liên tục của M6-PSM).

Nếu nguồn 24 V DC không đủ, cần:

• Điều chỉnh lại tổ hợp module
• Hoặc giảm số lượng module lắp đặt

Dòng tiêu thụ tham khảo của một số model:

• M6DCTC, M6NCTC, M6SCTC: 25 mA
• M6DDY, M6NDY, M6SDY: 50 mA
• M6DPA, M6NPA, M6SPA: 25 mA
• M6DPP, M6NPP, M6SPP: 50 mA
• M6DVF, M6NVF, M6SVF: 30 mA
• M6DVS, M6NVS, M6SVS: 25 mA
• M6DWVS, M6NWVS, M6SWVS: 30 mA
• M6DXAP, M6NXAP, M6SXAP: 50 mA
• M6DXAR, M6NXAR, M6SXAR: 25 mA
• M6DXAS, M6NXAS, M6SXAS: 25 mA
• M6DXAT, M6NXAT, M6SXAT: 25 mA
• M6DXF1, M6NXF1, M6SXF1: 25 mA
• M6DXF2, M6NXF2, M6SXF2: 25 mA
• M6DXF3, M6NXF3, M6SXF3: 25 mA
• M6DXM, M6NXM, M6SXM: 25 mA
• M6DXR, M6NXR, M6SXR: 25 mA
• M6DXT, M6NXT, M6SXT: 25 mA
• M6DXU, M6NXU, M6SXU: 25 mA
• M6DXV, M6NXV, M6SXV: 25 mA
• M6DYV, M6NYV, M6SYV: 21 mA
