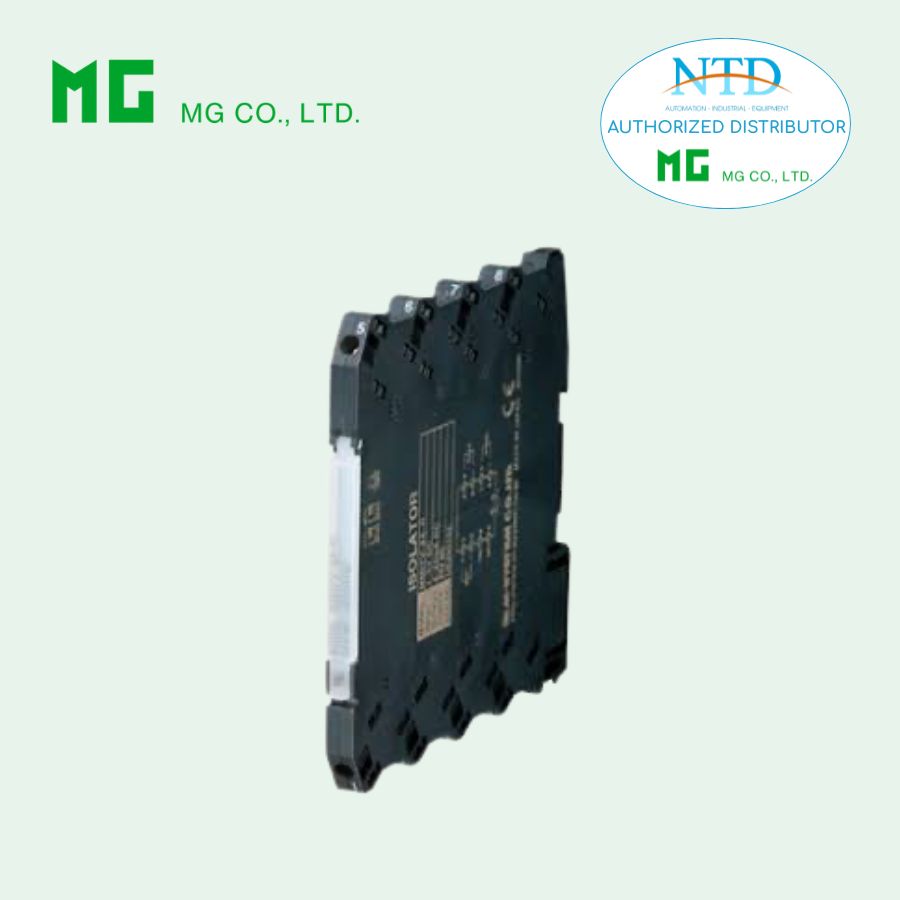

Bộ điều hoà tín hiệu và cảnh báo nhiệt độ M6DXAT MG (M-System)

M6DXAT là bộ điều hoà tín hiệu (signal conditioner) kiêm cảnh báo nhiệt độ (thermocouple alarm) thuộc dòng M6D Series, được thiết kế với kích thước siêu mỏng chỉ 5.9 mm, giúp tối ưu không gian lắp đặt trong tủ điện.

Thiết bị hỗ trợ nhiều loại cảm biến thermocouple và cho phép cấu hình linh hoạt thông qua phần mềm trên máy tính (PC programmable). Với khả năng cảnh báo chính xác và tốc độ phản hồi nhanh, M6DXAT là giải pháp lý tưởng cho các hệ thống giám sát nhiệt độ trong công nghiệp.

Đặc điểm nổi bật

• Thiết kế ultra-slim chỉ 5.9 mm, tiết kiệm không gian tủ điện
• Lắp đặt dễ dàng trong panel có độ sâu chỉ 120 mm
• Hỗ trợ nhiều loại thermocouple (K, J, T, R, S, B, E, N, PR…)
• Cấu hình linh hoạt bằng phần mềm PC (M6CFG)
• Tích hợp bù nhiệt điểm lạnh (CJC) đảm bảo độ chính xác
• Hỗ trợ linearization và bảo vệ đứt dây (burnout)
• Cài đặt cảnh báo đa dạng:
  • High / Low alarm
  • Delay ON/OFF
  • Hysteresis (deadband)
• Đèn LED hiển thị trạng thái:
  • Nguồn (Power)
  • Trạng thái hoạt động
  • Cảnh báo (Alarm)
• Thiết kế phù hợp lắp mật độ cao (high-density mounting)

Thông số kỹ thuật

Ngõ vào (Input)

• Loại tín hiệu: Thermocouple (đa dạng loại)
• Điện trở đầu vào: ≥ 1 MΩ
• Dòng phát hiện đứt dây: ≤ 0.1 μA
• Dải nhiệt độ (mặc định):
  • K: 0 – 1000°C
  • J/E: 0 – 500°C
  • T: 0 – 300°C
  • R/S/B: lên đến 1600°C
  • N: 0 – 1000°C
• Có thể tùy chỉnh dải đo bằng phần mềm

Ngõ ra (Output)

• Relay SPDT (1 tiếp điểm chuyển đổi)
• Tải relay:
  • 250 VAC / 2A
  • 30 VDC / 2A
• Công suất đóng cắt tối đa: 500 VA / 60 W
• Tuổi thọ cơ: ~5 triệu lần đóng cắt

Nguồn cấp

• 24 VDC (±10%)
• Công suất tiêu thụ: ~0.5 W

Thông số chung

• Thời gian đáp ứng: ≤ 0.5 giây
• Thời gian phản ứng khi đứt dây: ≤ 1 giây
• Độ chính xác điểm cảnh báo: phụ thuộc loại thermocouple + sai số CJC
• Sai số bù nhiệt: ±3°C (25°C)
• Hệ số nhiệt: ±0.01 %/°C
• Cách ly: Input – Output – Power
• Điện trở cách điện: ≥100 MΩ
• Độ bền điện môi: 2000 VAC / 1 phút

Điều kiện môi trường

• Nhiệt độ hoạt động: -20 ~ +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Vật liệu vỏ: Nhựa chống cháy
• Trọng lượng: ~65 g

Tính năng cài đặt (qua PC)

• Chọn loại thermocouple và dải đo
• Cài điểm cảnh báo (% input)
• Chọn chế độ alarm: High / Low
• Delay bật/tắt (0 – 999 giây)
• Hysteresis (độ trễ)
• Cấu hình relay (energized / de-energized)
• Chế độ burnout: upscale / downscale / none
• Test alarm và hiệu chỉnh tín hiệu

Ứng dụng phổ biến

• Giám sát và cảnh báo nhiệt độ trong nhà máy
• Hệ thống lò nung, lò nhiệt, furnace
• Dây chuyền sản xuất yêu cầu kiểm soát nhiệt độ
• Ngành điện, thép, xi măng
• Hệ thống HVAC và xử lý nhiệt
• Tủ điều khiển công nghiệp (PLC, SCADA)
