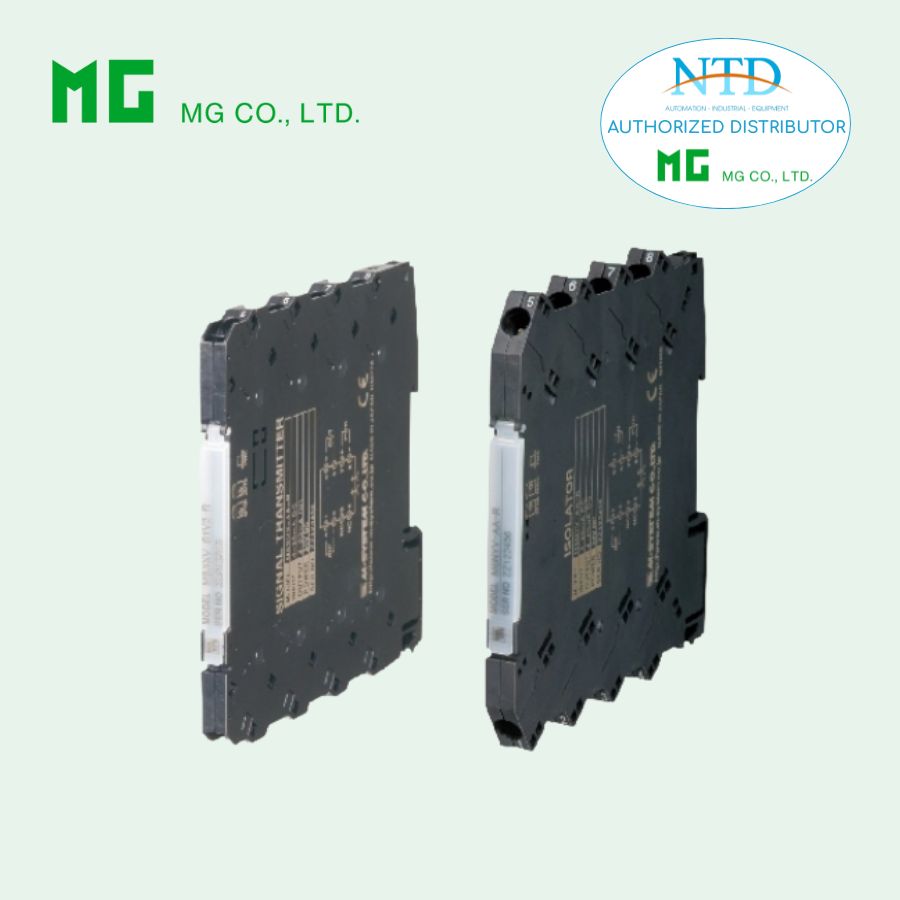

Module chức năng HOLD M6DXF3 MG (M-System)

M6DXF3 là module HOLD chức năng giữ tín hiệu thuộc dòng M6D, được thiết kế để ghi nhận, lưu giữ và giám sát các giá trị tín hiệu quan trọng trong hệ thống đo lường – điều khiển công nghiệp. Thiết bị hỗ trợ linh hoạt các chế độ Track/Hold, Peak hold, Valley hold và Peak-to-peak hold, giúp theo dõi chính xác giá trị cực đại, cực tiểu hoặc duy trì tín hiệu tại thời điểm mong muốn.

Chức năng & đặc điểm

• Cho phép lựa chọn chức năng Track/Hold hoặc Peak hold
• Thiết kế siêu mỏng 5,9 mm với đầu vào tín hiệu dòng DC
• Kiểu dáng thấp, phù hợp lắp đặt trong tủ sâu 120 mm
• Có thể lập trình bằng PC
• Hỗ trợ lắp đặt mật độ cao
• LED hiển thị nguồn và trạng thái hoạt động

Ứng dụng điển hình

• Giám sát đỉnh công suất tiêu thụ
• Theo dõi nhiệt độ cao nhất hoặc thấp nhất
• Ghi nhận tín hiệu từ bộ phân tích tổng hợp hoạt động theo từng mẫu

Model

M6DXF3–[1][2]–R[3]

Thông tin đặt hàng

• Mã đặt hàng: M6DXF3-[1][2]-R[3] (ví dụ: M6DXF3-Z1Z1-R/Q)
• Chỉ định dải đầu vào (ví dụ: 4–20 mA DC)
• Chỉ định dải đầu ra (ví dụ: 4–20 mA DC)
• Chỉ định tùy chọn /Q (ví dụ: /C01)

[1] Ngõ vào

Dòng điện

• Z1: 0–50 mA DC (điện trở đầu vào 24,9 Ω)

Điện áp

• S1: -1000 đến +1000 mV DC (≥1 MΩ)

• S2: -10 đến +10 V DC (≥1 MΩ)

Phần mềm cấu hình cho phép thay đổi dải trong phạm vi mã đã chọn.
Nếu chuyển giữa các mã, cần gạt công tắc chọn dải đầu vào trước khi cấu hình.

[2] Ngõ ra

Dòng điện

• Z1: 0–20 mA DC

Điện áp

• V2: -10 đến +10 V DC

• V3: -5 đến +5 V DC

Phần mềm cấu hình cho phép thay đổi dải trong phạm vi mã đã chọn.
Nếu chuyển giữa các mã, cần gạt công tắc chọn dải đầu ra trước khi cấu hình.

Nguồn cấp

• R: 24 VDC
  (dải hoạt động ±10%, ripple tối đa 10 %p-p)

[3] Tùy chọn

• Trống: Không có

• /Q: Có tùy chọn

Tùy chọn lớp phủ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

Chức năng

Phần mềm cấu hình PC cho phép lựa chọn chức năng:

• Track/Hold

• Peak hold

• Valley hold

• Peak-to-peak hold (Peak hold – Valley hold)

Cài đặt mặc định

• Control/Hold: Track/Hold

• Logic điều khiển: giữ khi tiếp điểm mở

Sản phẩm liên quan

• Phần mềm cấu hình PC M6CFG (tải từ website)

• Cần cáp chuyên dụng để kết nối module với PC

Thông số kỹ thuật chung

• Kết nối I/O: đầu nối Euro (0,3 N·m)
• Nguồn: qua đế M6DBS hoặc đầu nối Euro
• Dây: 0,2–2,5 mm² (tuốt 8 mm)
• Vỏ: nhựa chống cháy (đen)
• Cách ly: Input → Output → Nguồn
• Dải quá mức: -2% đến +102% (không hỗ trợ dòng âm)
• Hiệu chỉnh zero: -2 đến +2%
• Hiệu chỉnh span: 98–102%
• LED xanh: báo nguồn
• LED cam: báo trạng thái
• Lập trình qua PC: loại & dải I/O, zero/span, chức năng, logic điều khiển, bảng tuyến tính hóa người dùng (tối đa 101 điểm)
• Kết nối cấu hình: jack mini 2,5 mm (RS-232-C)

Thông số đầu vào

Dòng DC

• Dải: 0–50 mA
• Span tối thiểu: 2 mA
• Mặc định: 4–20 mA
• Cho phép offset tùy ý

Điện áp DC

• S1: -1000 đến +1000 mV (span ≥100 mV)
• S2: -10 đến +10 V (span ≥1 V)
• Mặc định: S1 → 0–100 mV, S2 → 1–5 V

Ngõ điều khiển

• Tiếp điểm: 3 V @1 mA

• Mức phát hiện:

  • ≤0,6 kΩ / 0,5 V (đóng)

  • ≥15 kΩ / 2,5 V (mở)

Thông số đầu ra

Dòng DC

• Dải: 0–20 mA
• Span tối thiểu: 1 mA
• Mặc định: 4–20 mA
• Tải: tối đa 11 V (4–20 mA → 550 Ω)

Điện áp DC

• V2: -10 đến +10 V (span ≥1 V)
• V3: -5 đến +5 V (span ≥0,5 V)
• Mặc định: V2 → 0–10 V, V3 → 1–5 V
• Tải: tối đa 1 mA

Lắp đặt

• Công suất tiêu thụ: ~0,5 W
• Nhiệt độ: -20 đến +55°C
• Độ ẩm: 30–90 %RH
• Lắp trên đế M6DBS hoặc DIN rail
• Trọng lượng: 65 g

Hiệu năng

• Độ chính xác tổng: Input + Output (tỷ lệ nghịch với span)

Độ chính xác đầu vào

• ±0,01% (điện áp)

• ±0,02% (dòng)

Độ chính xác đầu ra

• ±0,04%

• Hệ số nhiệt: ±0,01%/°C

• Thời gian đáp ứng: ≤0,5 s

• Ảnh hưởng nguồn: ±0,1%

• Điện trở cách điện: ≥100 MΩ

• Độ bền điện: 2000 VAC / 1 phút

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• Tuân thủ RoHS
