Đế lắp đặt M6SBS MG (M-System)

Liên hệ Còn hàng

Model: M6SBS
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

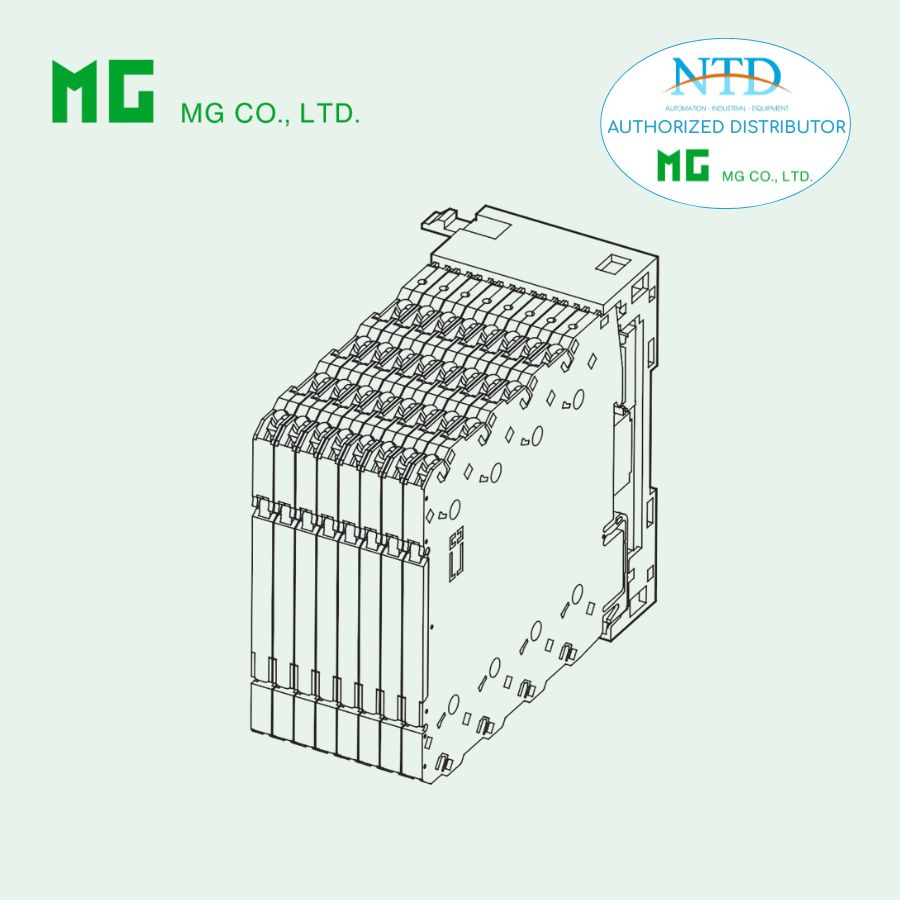

M6SBS là đế lắp đặt (Installation Base) chuyên dụng cho các bộ xử lý tín hiệu siêu mỏng dòng M6S sử dụng đầu nối kẹp lò xo (tension-clamp). Thiết bị đóng vai trò backplane, cho phép cấp nguồn tập trung đến nhiều module khi kết hợp với các bộ nguồn như M6SPS1, M6SPS2 hoặc M6-PSM, giúp hệ thống gọn gàng và tối ưu dây dẫn.

Với thiết kế dạng module 8 khe cắm và khả năng mở rộng lên đến 48 thiết bị (bao gồm cả module nguồn), M6SBS phù hợp cho các tủ điều khiển yêu cầu mật độ lắp đặt cao. Phiên bản 08A tích hợp thêm khe dành riêng cho module nguồn M6-PSM, mang lại sự linh hoạt trong cấu hình hệ thống.

Chức năng & Đặc điểm

Backplane dùng để cấp nguồn tập trung cho các module M6S khi kết hợp với Module nguồn (model: M6SPSx hoặc M6-PSM)

MODEL: M6SBS–[1][2]

THÔNG TIN ĐẶT HÀNG

Mã sản phẩm: M6SBS-[1][2]
Chọn mã cho từng mục [1] và [2] bên dưới
(Ví dụ: M6SBS-08/UL/Q)
Nếu chọn tùy chọn /Q, vui lòng chỉ định chi tiết
(Ví dụ: /C01)

[1] SỐ KHE CẮM

08: 8 khe
08P: 8 khe (dùng để mở rộng)
08A: 8 khe + 1 khe nguồn (cho model M6-PSM) (Không áp dụng chứng nhận UL)

[2] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận

Để trống: Đánh dấu CE
/UL: Chứng nhận UL, kèm đánh dấu CE

Tùy chọn khác

Để trống: Không có
/Q: Tùy chọn khác (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q

Lớp phủ bảo vệ (xem chi tiết trên website)
Chỉ phủ mặt hàn của bo mạch chính (PWB).

/C01: Phủ Silicone
/C02: Phủ Polyurethane

SẢN PHẨM LIÊN QUAN

Bộ xử lý tín hiệu dòng M6S (Không dùng để cấp nguồn cho các bộ xử lý tín hiệu nguồn AC – mã M2)
Module nguồn M6SPS1
Module nguồn M6SPS2
Module nguồn M6-PSM
Module che khe trống M6SDM

THÔNG SỐ CHUNG

Dung lượng:
Tối đa 48 module (bao gồm cả module nguồn) khi sử dụng đế mở rộng.
(Số lượng bộ xử lý tín hiệu có thể lắp phụ thuộc vào công suất của module nguồn. Tham khảo tài liệu M6-PSM.)

Cách ly:
Nguồn tới đất

LẮP ĐẶT

Nhiệt độ hoạt động: -20 đến +55°C
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
Môi trường: Không có khí ăn mòn hoặc bụi nhiều
Kiểu lắp: Gắn bề mặt hoặc gắn DIN rail

Khối lượng:

M6SBS-08, -08P: 50 g (chưa bao gồm module)
M6SBS-08A: 80 g (chưa bao gồm module)

HIỆU SUẤT

Điện trở cách điện: ≥ 100 MΩ với 500 V DC
Độ bền điện môi: 2000 V AC trong 1 phút (giữa nguồn và đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp tiêu chuẩn EU:

EMC Directive
- EMI: EN 61000-6-4
- EMS: EN 61000-6-2
RoHS Directive

Chứng nhận UL:

UL/C-UL chống cháy nổ Class I, Division 2,
Nhóm A, B, C và D
(ANSI/ISA-12.12.01, CAN/CSA-C22.2 No.213)
Yêu cầu an toàn chung UL/C-UL
(UL 61010-1, CAN/CSA-C22.2 No.61010-1)
