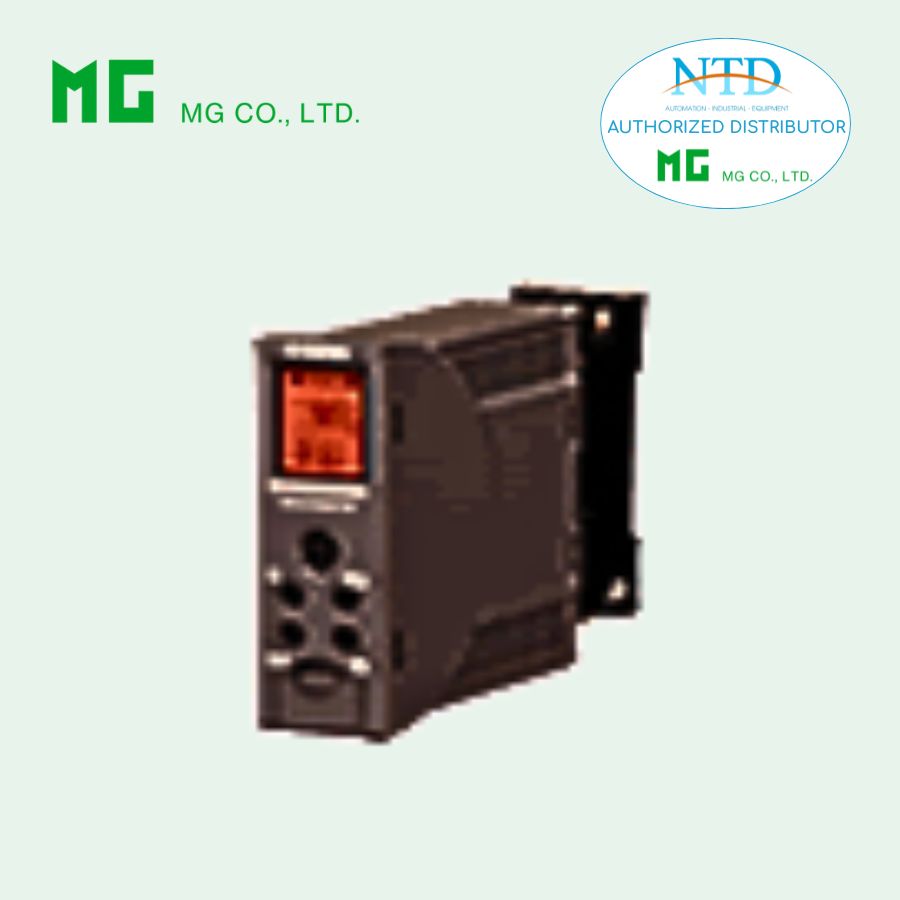

M7EASDY – 2-WIRE XMTR ALARM là bộ cảnh báo tín hiệu 2 dây
1. Chức năng & Đặc điểm
-
Cung cấp tiếp điểm relay khi tín hiệu DC đạt mức cài đặt trước
-
Hỗ trợ cấu hình cảnh báo đơn hoặc kép (Hi/Lo)
-
Điều chỉnh điểm cảnh báo bằng tua vít phía trước
-
Relay dạng kín (Enclosed relay)
-
Thiết kế dùng cho transmitter 2 dây
2. Ứng dụng điển hình
-
Hệ thống Annunciator
-
Các hệ thống cảnh báo công nghiệp
-
Giám sát tín hiệu transmitter 2 dây
3. Thông tin đặt hàng
Model: M7EASDY – [Mã cấu hình]
Khi đặt hàng cần chỉ định:
-
Loại tín hiệu đầu vào
-
Cấu hình ngõ ra cảnh báo
-
Nguồn cấp
4. Thông số kỹ thuật chung
Cấu tạo
-
Gắn rack
-
Đấu nối terminal phía trước
-
Kết nối nguồn qua connector phía sau
-
Có nắp bảo vệ terminal
Đấu nối
-
Input: Terminal vít M3.5
-
Alarm Output: Terminal vít M3.5
-
Power: Cấp qua connector
Cách ly
-
Cách ly giữa: Input – Output – Power
Điều chỉnh
-
Chỉnh điểm cảnh báo độc lập
-
Dải điều chỉnh: -5% đến +105%
-
Hysteresis (vùng trễ): ~1%
Hiển thị
-
LED đỏ sáng khi relay được kích hoạt
5. Thông số đầu vào
-
Tín hiệu DC từ transmitter 2 dây
-
Điện trở ngõ vào tích hợp
-
Điện áp DC hỗ trợ theo cấu hình
-
Điện trở ngõ vào ≥ 1 MΩ (đối với ngõ vào điện áp)
6. Thông số ngõ ra
-
Relay SPST / SPDT dạng kín
-
30 VDC @ 1A (tải thuần trở)
-
Công suất đóng cắt tối đa: 30W
-
Tuổi thọ cơ khí: 5 × 10⁷ lần đóng cắt
7. Điều kiện lắp đặt
-
Dòng tiêu thụ: ~80 mA
-
Nhiệt độ làm việc: -5 đến +55°C
-
Độ ẩm: 30 – 90%RH (không ngưng tụ)
-
Lắp trên rack tiêu chuẩn
-
Khối lượng: ~150 g
8. Hiệu suất
-
Độ lặp lại điểm cảnh báo: ±0.1%
-
Hệ số nhiệt: ±0.015%/°C
-
Thời gian đáp ứng: ≤ 0.5 giây
-
Điện trở cách điện: ≥ 100 MΩ
-
Độ bền điện môi: 1500 VAC / 1 phút (Input – Output – Power)
