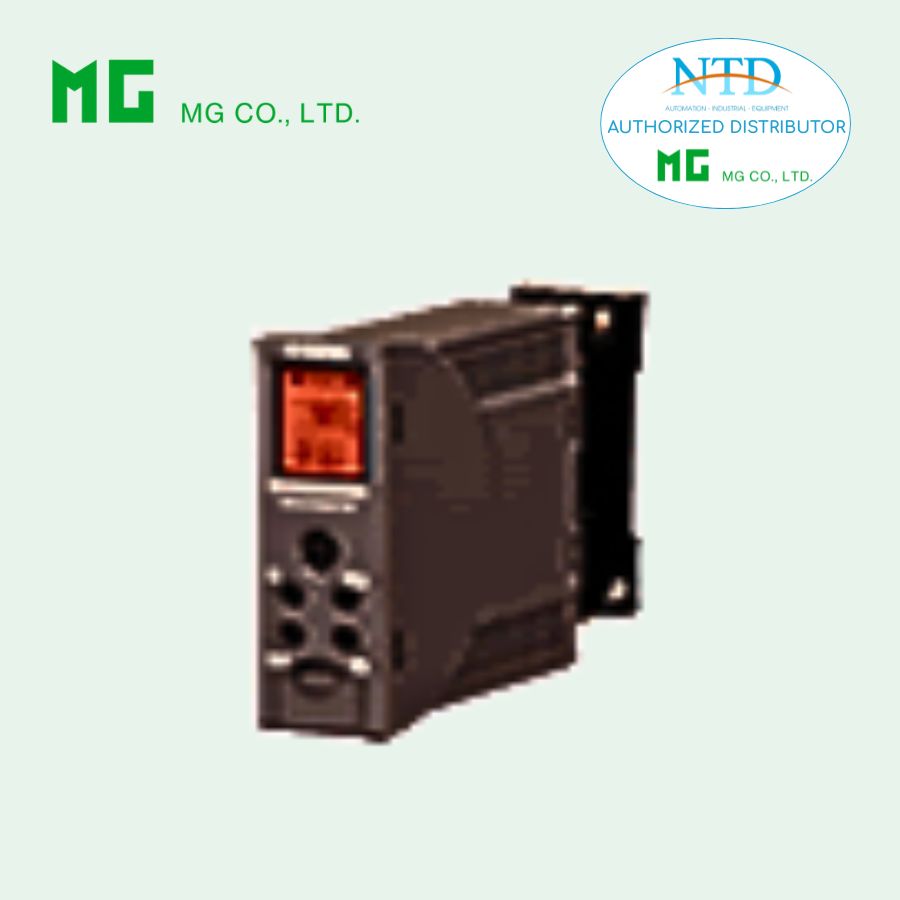

M7EASV – DC ALARM là bộ cảnh báo tín hiệu DC (Hiển thị LCD)
1. Tổng quan
M7EASV là bộ cảnh báo tín hiệu DC đa điểm (2 hoặc 4 mức cảnh báo), có màn hình LCD hiển thị giá trị đo và cho phép cài đặt trực tiếp trên thiết bị hoặc qua phần mềm PC.
⚠ Model đã ngừng sản xuất – thay thế bằng M2EAXV
2. Tính năng nổi bật
-
Cảnh báo 2 điểm hoặc 4 điểm độc lập
-
Hi/Lo trip tùy chọn riêng cho từng mức
-
Lựa chọn coil energized / de-energized khi alarm
-
Điều chỉnh hysteresis (deadband)
-
Cài đặt thời gian trễ ON (Power ON & Alarm ON delay)
-
Khóa phần mềm (Software lock)
-
Relay kín (Enclosed relay)
-
Hiển thị LCD có đèn nền (đỏ khi báo động)
-
Lắp DIN rail mật độ cao
3. Cấu hình đặt hàng
Model: M7EASV-[1][2]-[3][4]
[1] Ngõ vào
Dòng điện DC
-
Z1: 0–50 mA DC (mặc định 4–20 mA)
Điện áp DC
-
S1: -1000 đến +1000 mV
-
S2: -10 đến +10 V
[2] Ngõ ra cảnh báo
-
2: 4 điểm – tiếp điểm NO
-
3: 4 điểm – tiếp điểm NC
-
5: 2 điểm – Relay SPDT
[3] Nguồn cấp
-
M2: 100–240 VAC
-
R: 24 VDC
[4] Tùy chọn
-
/CE: Chứng nhận CE
-
/Q: Tùy chọn đặc biệt (sơn phủ, terminal inox, cài đặt sẵn…)
4. Thông số kỹ thuật chính
Ngõ vào
Dòng DC
-
Dải làm việc: 0–50 mA
-
Span tối thiểu: 2 mA
Điện áp DC
-
S1: Span tối thiểu 10 mV
-
S2: Span tối thiểu 0.1 V
Ngõ ra Relay
Quad alarm (4 điểm)
-
120 VAC @ 1A
-
30 VDC @ 1A
Dual alarm (2 điểm – SPDT)
-
120 VAC @ 4A
-
30 VDC @ 4A
Tuổi thọ cơ khí: 5 × 10⁷ lần đóng cắt
5. Màn hình LCD
-
Hiển thị: -9999 đến +9999
-
Đơn vị kỹ thuật tùy chỉnh
-
Đèn nền cam (bình thường) / đỏ (alarm)
-
Thời gian đáp ứng hiển thị: 150 ms
6. Hiệu suất
-
Độ chính xác điểm cảnh báo: ±0.1% FS + 1 digit
-
Độ chính xác hiển thị: ±0.1% FS + 1 digit
-
Hệ số nhiệt: ±0.015%/°C
-
Thời gian đáp ứng: ≤ 0.5 giây
-
Cách điện: ≥ 100 MΩ
-
Độ bền điện môi: 2000 VAC / 1 phút
7. Điều kiện lắp đặt
-
Nhiệt độ làm việc: -5 đến +55°C
-
Độ ẩm: 30–90% RH
-
Công suất tiêu thụ:
-
AC: 4–6 VA
-
DC: ~3 W
-
-
Lắp DIN rail hoặc gắn mặt tủ
