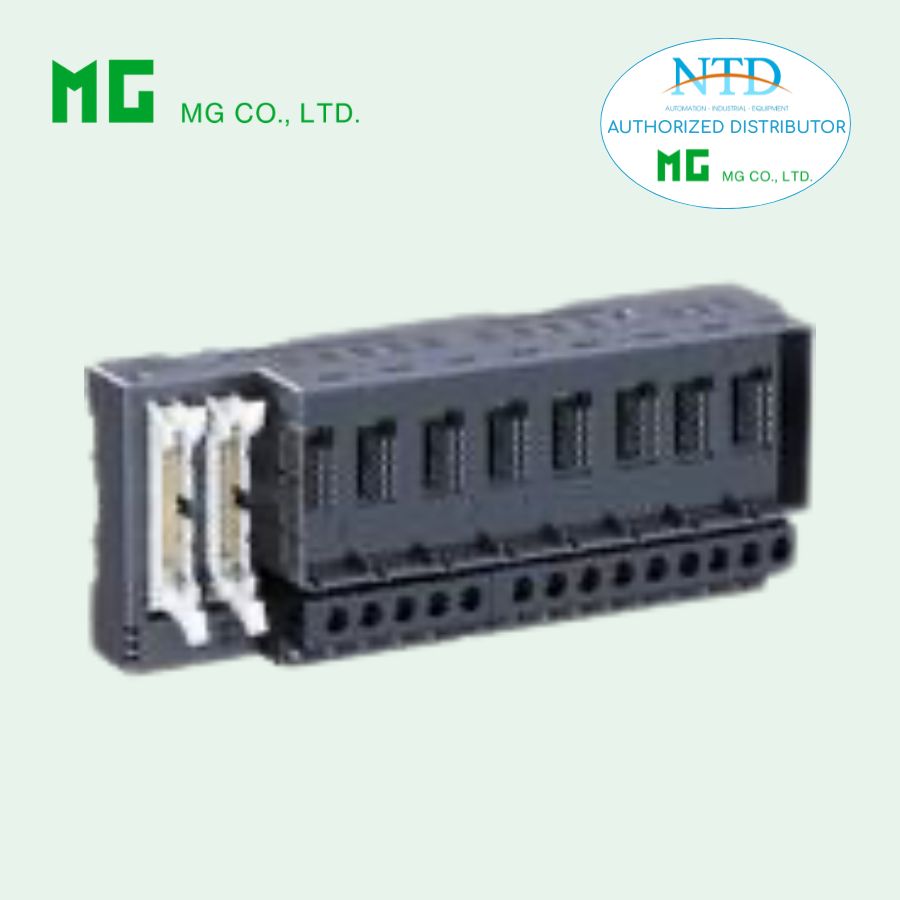

M80BS-8 là đế lắp đặt dành cho dòng Super-mini Signal Conditioners M80 Series, được thiết kế để lắp đặt và quản lý tối đa 8 module xử lý tín hiệu trong cùng một hệ thống. Thiết bị giúp tối ưu hóa việc bố trí các module trong tủ điều khiển, đồng thời đơn giản hóa hệ thống dây điện và nâng cao hiệu quả vận hành trong các hệ thống đo lường và tự động hóa công nghiệp.
M80BS-8 cho phép phân phối nguồn điện từ một nguồn chung đến các module gắn trên đế, giúp loại bỏ nhu cầu đi dây nguồn riêng lẻ cho từng thiết bị. Nhờ đó, việc lắp đặt trở nên nhanh chóng và gọn gàng hơn, đồng thời giảm đáng kể khối lượng dây dẫn trong tủ điện. Thiết bị hỗ trợ kết nối thông qua terminal vít hoặc đầu nối chuyên dụng, mang lại sự linh hoạt trong quá trình tích hợp vào hệ thống điều khiển.
Đặc điểm nổi bật
-
hỗ trợ lắp đặt tối đa 8 module của dòng M80 series
-
phân phối nguồn điện từ nguồn chung đến các module trên đế
-
giảm nhu cầu đi dây nguồn riêng cho từng thiết bị
-
giúp giảm khối lượng dây dẫn trong tủ điều khiển
-
hỗ trợ kết nối bằng terminal vít hoặc đầu nối chuyên dụng
-
thiết kế gọn gàng giúp tối ưu không gian trong tủ điện
-
tích hợp đèn LED hiển thị trạng thái nguồn
-
vỏ nhựa chống cháy phù hợp với môi trường công nghiệp
-
hỗ trợ lắp đặt linh hoạt trên bề mặt hoặc thanh DIN
Thông số kỹ thuật
Thông tin chung
-
model: M80BS-8
-
loại thiết bị: đế lắp đặt cho module xử lý tín hiệu
-
số vị trí lắp module: 8 vị trí
-
vật liệu vỏ: nhựa chống cháy màu xám
-
vật liệu terminal: thép mạ niken
Kết nối
-
đầu vào nguồn: terminal vít M3 (mô-men siết 0.6 N·m)
-
terminal I/O: vít M3 (mô-men siết 0.6 N·m)
-
đầu nối I/O: 3M 3428-6002 LCPL
-
loại kết nối: terminal vít hoặc đầu nối connector
Nguồn cấp
-
nguồn cấp: 24 V DC
-
dải điện áp hoạt động: 24 V ±10 %
-
độ gợn nguồn tối đa: 10 % p-p
-
dòng tiêu thụ tối đa: ≤ 0.6 A
-
tổng dòng tiêu thụ của các module lắp trên đế: ≤ 0.5 A
Cách ly
-
cách ly giữa đầu vào, đầu ra, nguồn cấp và FG
Điều kiện hoạt động
-
nhiệt độ hoạt động: -5 đến +55°C
-
độ ẩm hoạt động: 5 đến 95 %RH (không ngưng tụ)
Hiệu suất
-
điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
điện áp chịu đựng: 1000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn hoặc FG
Lắp đặt
-
phương thức lắp đặt: gắn trên bề mặt hoặc thanh DIN
-
khối lượng: khoảng 250 g
Tiêu chuẩn và chứng nhận
-
tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
tuân thủ chỉ thị RoHS
Ứng dụng thực tế
M80BS-8 được sử dụng trong các hệ thống đo lường và tự động hóa công nghiệp nhằm lắp đặt và quản lý các module xử lý tín hiệu của dòng M80 series.
Một số ứng dụng phổ biến gồm:
-
lắp đặt và kết nối các module cách ly hoặc chuyển đổi tín hiệu trong tủ điều khiển
-
cung cấp nguồn chung cho nhiều module xử lý tín hiệu
-
giảm số lượng dây điện và đơn giản hóa hệ thống đấu nối trong tủ điện
-
sử dụng trong các hệ thống PLC, DCS và SCADA
-
ứng dụng trong các ngành công nghiệp như sản xuất, năng lượng, dầu khí, hóa chất và xử lý nước
Với thiết kế gọn gàng, khả năng lắp đặt nhiều module và hệ thống phân phối nguồn chung tiện lợi, M80BS-8 là giải pháp hiệu quả giúp tối ưu hóa việc lắp đặt và quản lý thiết bị trong các hệ thống điều khiển công nghiệp.
