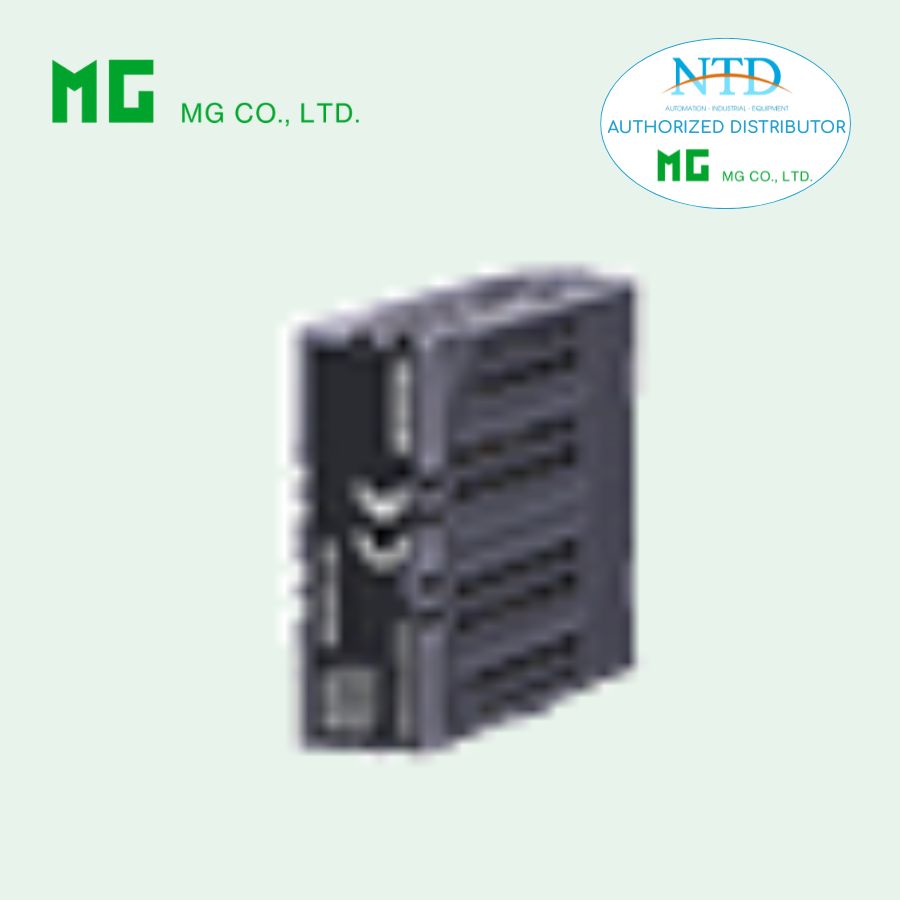

Mô đun mở rộng M80BW MG (M-System)

M80BW là module mở rộng thuộc dòng Super-mini Signal Conditioners M80 Series, được thiết kế để kết nối giữa các terminal đầu vào và đầu nối (connector) trong hệ thống xử lý tín hiệu công nghiệp. Thiết bị đóng vai trò hỗ trợ truyền tín hiệu giữa các module và hệ thống điều khiển, giúp tối ưu hóa việc đấu nối và nâng cao hiệu quả hoạt động của hệ thống đo lường.

Module M80BW có khả năng chuyển đổi tín hiệu dòng điện sang tín hiệu điện áp thông qua điện trở nhận tùy chọn 250 Ω. Nhờ thiết kế dạng cắm (plug-in) và kích thước nhỏ gọn, thiết bị có thể dễ dàng lắp đặt trên đế chuyên dụng của dòng M80, giúp đơn giản hóa quá trình tích hợp vào các tủ điều khiển công nghiệp.

Đặc điểm nổi bật

• kết nối giữa các terminal đầu vào và đầu nối tín hiệu trong hệ thống

• hỗ trợ chuyển đổi tín hiệu dòng điện sang tín hiệu điện áp

• tùy chọn tích hợp điện trở nhận 250 Ω

• thiết kế dạng module cắm tiện lợi cho việc lắp đặt và bảo trì

• kích thước nhỏ gọn phù hợp cho tủ điều khiển có không gian hạn chế

• vỏ nhựa chống cháy đảm bảo độ bền và an toàn trong môi trường công nghiệp

• tương thích với đế lắp đặt đa kênh của dòng M80

Thông số kỹ thuật

Thông tin chung

• model: M80BW

• loại thiết bị: module mở rộng tín hiệu

• cấu trúc: dạng cắm (plug-in)

• vật liệu vỏ: nhựa chống cháy màu xám

Tùy chọn điện trở nhận

• 0: không tích hợp điện trở

• 250: tích hợp điện trở nhận 250 Ω

Thông số điện

• điện trở nhận: 250 Ω (0.5 W) đối với model M80BW-250

• điện áp kích thích cho phép:

  • 12 V DC khi không sử dụng điện trở

  • 6 V DC khi sử dụng điện trở 250 Ω

Hiệu suất

• độ chính xác: ±0.1 % (độ chính xác của điện trở nhận)

• hệ số nhiệt độ: ±0.003 %/°C

Cách điện

• điện áp chịu đựng: 1000 V AC trong 1 phút giữa đầu vào hoặc đầu ra với đất

Điều kiện hoạt động

• nhiệt độ hoạt động: -5 đến +55°C

• độ ẩm hoạt động: 5 đến 95 %RH (không ngưng tụ)

Lắp đặt

• phương thức lắp đặt: gắn trên đế lắp đặt đa kênh M80BSx

• khối lượng: khoảng 20 g

Tiêu chuẩn và chứng nhận

• tuân thủ chỉ thị EMC của Liên minh châu Âu

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• tuân thủ chỉ thị RoHS

Ứng dụng thực tế

M80BW được sử dụng trong các hệ thống đo lường và tự động hóa công nghiệp nhằm hỗ trợ kết nối và chuyển đổi tín hiệu giữa các thiết bị.

Một số ứng dụng phổ biến gồm:

• chuyển đổi tín hiệu dòng 4–20 mA sang tín hiệu điện áp thông qua điện trở 250 Ω

• kết nối tín hiệu giữa module xử lý tín hiệu và hệ thống điều khiển

• tích hợp trong các hệ thống PLC, DCS hoặc SCADA

• sử dụng trong tủ điều khiển của nhà máy sản xuất, hệ thống năng lượng, xử lý nước và các hệ thống tự động hóa công nghiệp

Với thiết kế nhỏ gọn, khả năng chuyển đổi tín hiệu linh hoạt và dễ dàng lắp đặt, M80BW là giải pháp hữu ích giúp tối ưu hóa hệ thống đấu nối và xử lý tín hiệu trong các hệ thống điều khiển công nghiệp.
