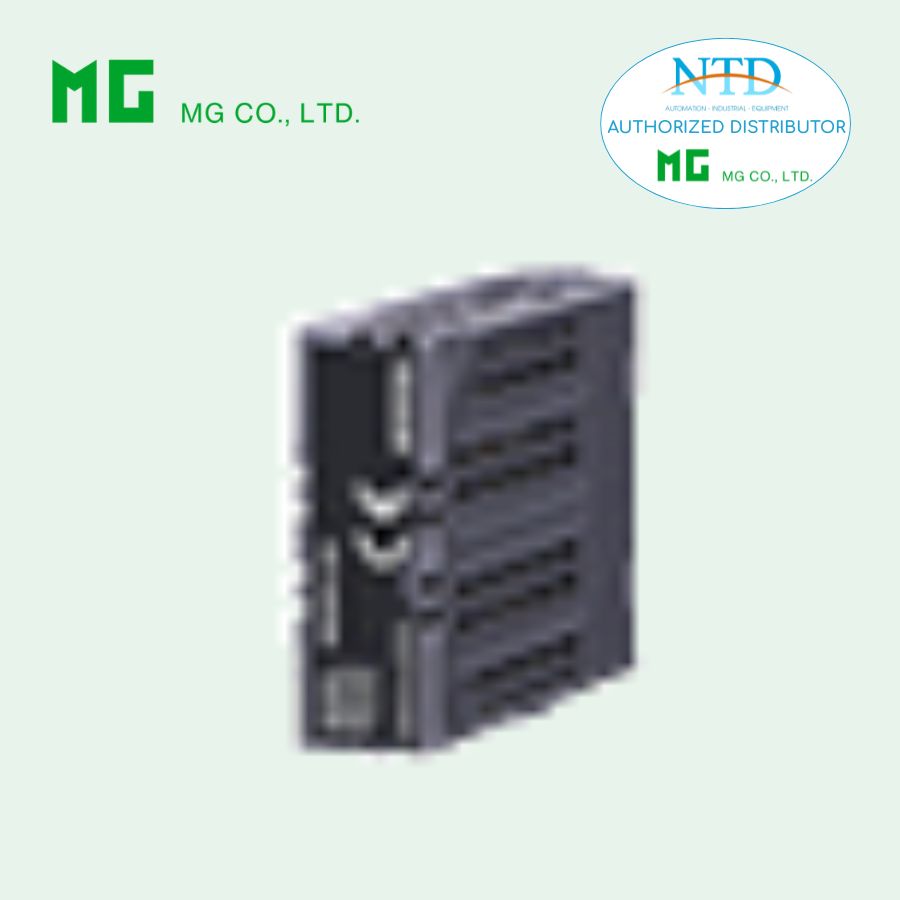

Bộ chuyển đổi tín hiệu biến trở M80MS MG (M-System)

M80MS là bộ chuyển đổi tín hiệu biến trở thuộc dòng Super-mini Signal Conditioners M80 Series, được thiết kế để xử lý tín hiệu từ cảm biến biến trở và chuyển đổi thành tín hiệu điện áp DC tuyến tính phục vụ cho các hệ thống đo lường và điều khiển công nghiệp. Thiết bị cung cấp điện áp kích thích ổn định cho cảm biến, đồng thời khuếch đại tín hiệu đầu vào và xuất ra tín hiệu điện áp đã được cách ly.

M80MS cho phép chuyển đổi tín hiệu từ cảm biến có tổng điện trở từ 100 Ω đến 10 kΩ thành tín hiệu đầu ra 1–5 V DC. Thiết bị được thiết kế dạng module cắm nhỏ gọn, có thể lắp đặt trên đế đa kênh của dòng M80, giúp tiết kiệm không gian và đơn giản hóa việc lắp đặt trong tủ điều khiển.

Đặc điểm nổi bật

• Cung cấp điện áp kích thích ổn định cho cảm biến biến trở.

• Chuyển đổi tín hiệu điện trở của cảm biến thành tín hiệu điện áp DC tuyến tính.

• Khuếch đại tín hiệu đầu vào và cung cấp tín hiệu đầu ra ổn định.

• Cách ly giữa đầu vào, đầu ra và nguồn cấp giúp tăng độ an toàn cho hệ thống.

• Thiết kế nhỏ gọn dạng module cắm giúp tiết kiệm không gian lắp đặt.

• Hỗ trợ lắp đặt đa kênh trên đế chuyên dụng của dòng M80.

• Dễ dàng điều chỉnh zero và span từ mặt trước của thiết bị.

• Vỏ nhựa chống cháy phù hợp với môi trường công nghiệp.

Thông số kỹ thuật

Thông tin chung

• Model: M80MS-6-R

• Loại thiết bị: Bộ chuyển đổi tín hiệu biến trở

• Cấu trúc: Dạng cắm (plug-in)

• Vật liệu vỏ: Nhựa chống cháy màu xám

Nguồn cấp

• Nguồn cấp: 24 V DC

• Dải điện áp hoạt động: 24 V ±10 %

• Độ gợn nguồn tối đa: 10 % p-p

• Dòng tiêu thụ: khoảng 70 mA

Đầu vào

• Loại tín hiệu: biến trở

• Tổng điện trở đầu vào: 100 Ω đến 10 kΩ

• Điện áp kích thích: 0.5 V DC

• Span tối thiểu: 80 % tổng điện trở

Đầu ra

• Loại tín hiệu: điện áp DC

• Dải tín hiệu: 1 – 5 V DC

• Điện trở tải tối thiểu: 10 kΩ

Điều chỉnh

• Điều chỉnh zero: 0 – 20 % tổng điện trở (mặt trước)

• Điều chỉnh span: 80 – 100 % tổng điện trở (mặt trước)

Hiệu suất

• Độ chính xác: ±0.3 %

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 15 ms (0 – 90 %)

• Ảnh hưởng điện áp nguồn: ±0.1 % trong dải điện áp hoạt động

Cách điện

• Cách ly giữa đầu vào, đầu ra và nguồn cấp

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 1000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất

Điều kiện hoạt động

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm hoạt động: 5 đến 95 %RH (không ngưng tụ)

Lắp đặt

• Phương thức lắp đặt: trên đế lắp đặt đa kênh M80BSx

• Khối lượng: khoảng 20 g

Tiêu chuẩn và chứng nhận

• Tuân thủ chỉ thị EMC của Liên minh châu Âu

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ chỉ thị RoHS

Ứng dụng thực tế

M80MS được sử dụng trong các hệ thống đo lường và tự động hóa công nghiệp nhằm chuyển đổi tín hiệu từ cảm biến biến trở sang tín hiệu điện áp tiêu chuẩn cho hệ thống điều khiển.

Một số ứng dụng phổ biến gồm:

• Chuyển đổi tín hiệu từ cảm biến vị trí hoặc cảm biến mức sử dụng biến trở.

• Thu thập tín hiệu từ các thiết bị đo cơ học có đầu ra dạng biến trở.

• Truyền tín hiệu đo lường về hệ thống PLC, DCS hoặc SCADA.

• Ứng dụng trong các hệ thống điều khiển tự động của nhà máy sản xuất, năng lượng, xử lý nước, hóa chất và các dây chuyền công nghiệp.

Nhờ khả năng chuyển đổi tín hiệu chính xác, thiết kế nhỏ gọn và khả năng cách ly tín hiệu hiệu quả, M80MS là giải pháp phù hợp cho các hệ thống đo lường và điều khiển công nghiệp sử dụng cảm biến biến trở.
