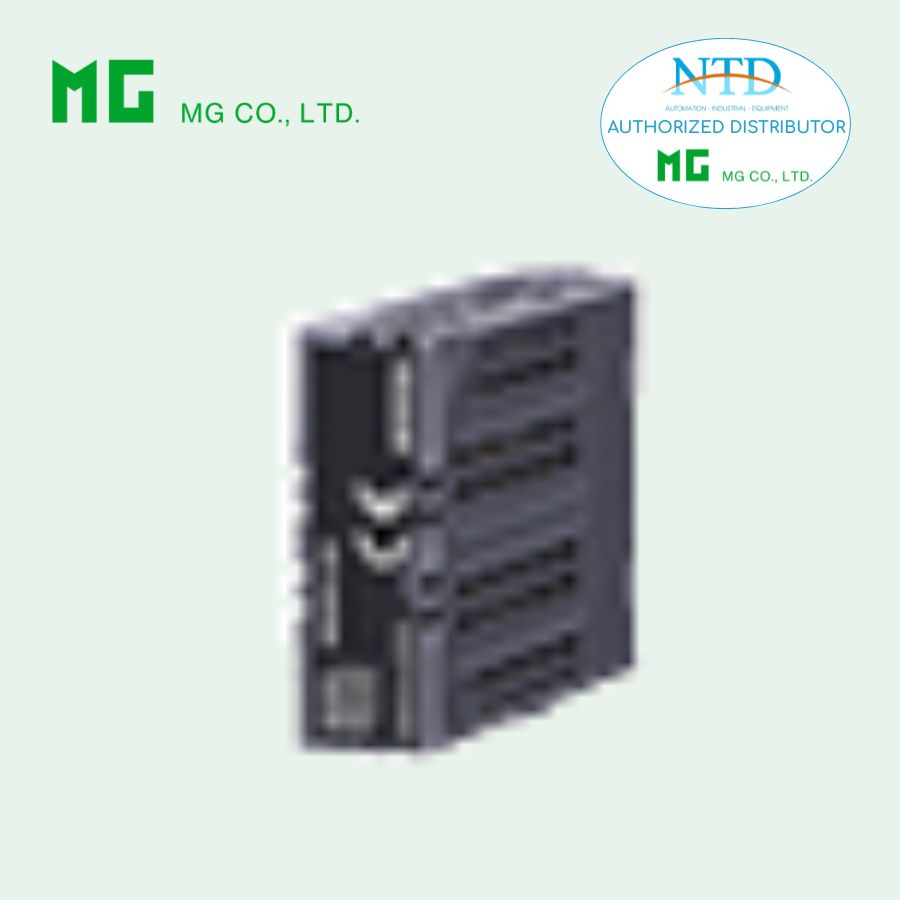

Bộ chuyển đổi tín hiệu cặp nhiệt điện M80TS MG (M-System)

M80TS là bộ chuyển đổi tín hiệu cặp nhiệt điện thuộc dòng Super-mini Signal Conditioners M80 Series, được thiết kế để xử lý và chuyển đổi tín hiệu nhiệt độ từ cảm biến thermocouple thành tín hiệu điện áp DC tiêu chuẩn phục vụ cho các hệ thống điều khiển và giám sát công nghiệp. Thiết bị khuếch đại tín hiệu đầu vào từ cảm biến, thực hiện bù nhiệt mối nối lạnh, tuyến tính hóa tín hiệu và xuất ra tín hiệu điện áp đã được cách ly.

M80TS hỗ trợ nhiều loại cặp nhiệt điện phổ biến như K, E, J, T, B, R, S và N với dải đo nhiệt độ rộng, phù hợp cho nhiều ứng dụng đo nhiệt độ trong công nghiệp. Thiết bị được thiết kế dạng module cắm nhỏ gọn, có thể lắp đặt trên đế đa kênh của dòng M80, giúp tiết kiệm không gian trong tủ điều khiển và đơn giản hóa việc bảo trì.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ cảm biến thermocouple thành tín hiệu điện áp DC tiêu chuẩn.

• Khuếch đại tín hiệu đầu vào và cung cấp đầu ra ổn định cho hệ thống điều khiển.

• Tích hợp bù nhiệt mối nối lạnh giúp nâng cao độ chính xác đo nhiệt độ.

• Hỗ trợ tuyến tính hóa tín hiệu nhiệt độ từ cảm biến thermocouple.

• Cung cấp chức năng phát hiện đứt cảm biến với chế độ burnout lên thang hoặc xuống thang.

• Cách ly giữa đầu vào, đầu ra và nguồn cấp giúp tăng độ an toàn và giảm nhiễu tín hiệu.

• Thiết kế nhỏ gọn dạng module cắm giúp tiết kiệm không gian lắp đặt.

• Hỗ trợ lắp đặt đa kênh trên đế chuyên dụng của dòng M80.

• Cho phép cách ly giữa các kênh tín hiệu analog trong hệ thống PLC.

Thông số kỹ thuật

Thông tin chung

• Model: M80TS-[1]6-R

• Loại thiết bị: Bộ chuyển đổi tín hiệu thermocouple

• Cấu trúc: Dạng cắm (plug-in)

• Vật liệu vỏ: Nhựa chống cháy màu xám

Nguồn cấp

• Nguồn cấp: 24 V DC

• Dải điện áp hoạt động: 24 V ±10 %

• Độ gợn nguồn tối đa: 10 % p-p

• Dòng tiêu thụ: ≤ 9 mA

Đầu vào

• Loại cảm biến: thermocouple

• Các loại hỗ trợ: K, E, J, T, B, R, S, N

• Điện trở đầu vào: tối thiểu 1 MΩ (10 kΩ khi mất nguồn)

• Span tối thiểu: 3 mV

• Offset tối đa: 1.5 lần span

Span tối thiểu theo loại cảm biến

• K (CA): tối thiểu 75°C

• E (CRC): tối thiểu 50°C

• J (IC): tối thiểu 60°C

• T (CC): tối thiểu 75°C

• B (RH): tối thiểu 780°C

• R: tối thiểu 360°C

• S: tối thiểu 380°C

• N: tối thiểu 110°C

Đầu ra

• Loại tín hiệu: điện áp DC

• Dải tín hiệu: 1 – 5 V DC

• Điện trở tải tối thiểu: 10 kΩ

Chức năng xử lý tín hiệu

• Bù nhiệt mối nối lạnh (CJC) bằng cảm biến tích hợp tại terminal đầu vào

• Tuyến tính hóa tín hiệu nhiệt độ

• Phát hiện lỗi cảm biến với chế độ burnout

Burnout

• Upscale burnout: ≥ 110 %

• Downscale burnout: ≤ -10 %

Hiệu suất

• Độ chính xác

  • K, E, J, T, N: ±0.2 % hoặc ±0.2°C

  • B, R, S: ±0.3 %

Sai số bù nhiệt mối nối lạnh (tại 25°C ±5°C)

• K, E, J, T, N: ±0.5°C

• B, R, S: ±1°C

Các thông số hiệu suất khác

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 100 ms (0 – 90 %)

• Thời gian phản hồi burnout: ≤ 10 s

• Ảnh hưởng điện áp nguồn: ±0.1 % trong dải điện áp hoạt động

Điều chỉnh

• Điều chỉnh zero: -5 đến +5 % (mặt trước)

• Điều chỉnh span: 95 đến 105 % (mặt trước)

Cách điện

• Cách ly giữa đầu vào, đầu ra và nguồn cấp

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 1000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất

Điều kiện hoạt động

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm hoạt động: 5 đến 95 %RH (không ngưng tụ)

Lắp đặt

• Phương thức lắp đặt: trên đế lắp đặt đa kênh M80BSx

• Khối lượng: khoảng 20 g

Tiêu chuẩn và chứng nhận

• Tuân thủ chỉ thị EMC của Liên minh châu Âu

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ chỉ thị RoHS

Ứng dụng thực tế

M80TS được sử dụng rộng rãi trong các hệ thống đo lường và giám sát nhiệt độ công nghiệp, nơi cần chuyển đổi tín hiệu từ cảm biến thermocouple sang tín hiệu điện áp tiêu chuẩn để truyền về hệ thống điều khiển.

Một số ứng dụng phổ biến gồm:

• Giám sát và đo nhiệt độ trong lò nung, lò hơi và hệ thống gia nhiệt công nghiệp.

• Thu thập tín hiệu nhiệt độ từ cảm biến thermocouple đưa về hệ thống PLC, DCS hoặc SCADA.

• Ứng dụng trong các dây chuyền sản xuất yêu cầu kiểm soát nhiệt độ chính xác.

• Sử dụng trong các ngành công nghiệp như năng lượng, luyện kim, hóa chất, thực phẩm và xử lý nước.

Với khả năng xử lý tín hiệu chính xác, hỗ trợ nhiều loại thermocouple và tích hợp các chức năng bù nhiệt cũng như cách ly tín hiệu, M80TS là giải pháp đáng tin cậy cho các hệ thống đo lường và điều khiển nhiệt độ trong môi trường công nghiệp.
