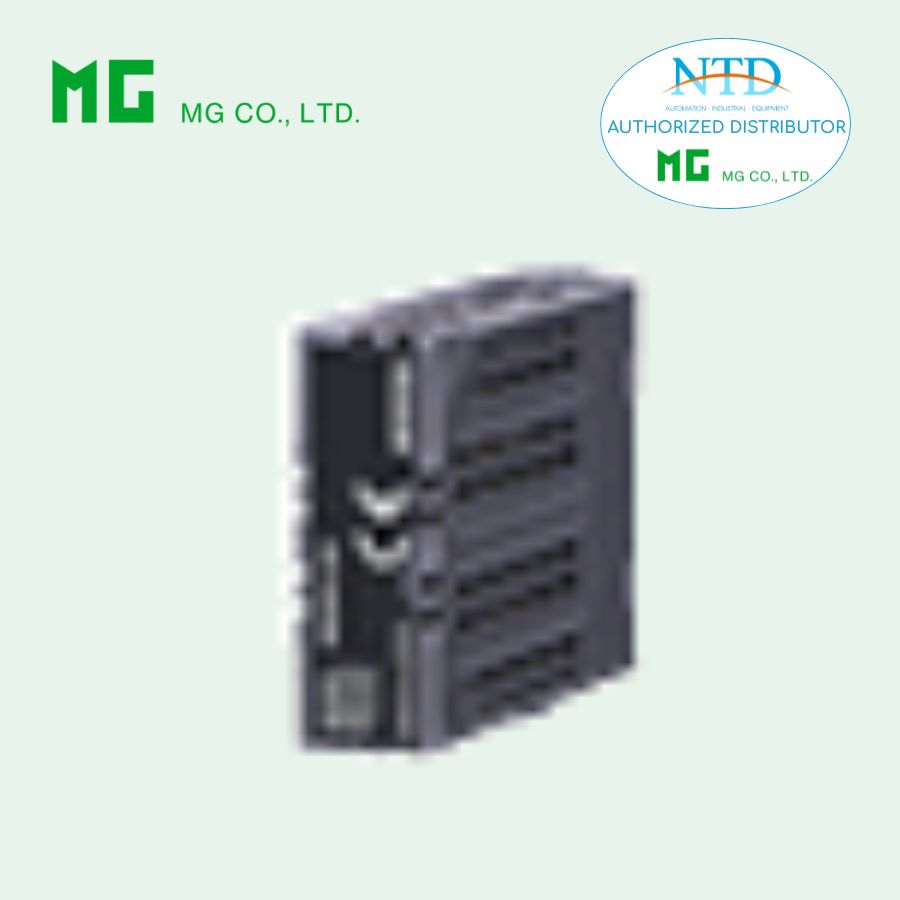

M80YS là bộ cách ly tín hiệu đầu ra thuộc dòng Super-mini Signal Conditioners M80 Series, được thiết kế để chuyển đổi tín hiệu điện áp DC thành tín hiệu quá trình tiêu chuẩn và đồng thời thực hiện cách ly tín hiệu giữa các thiết bị trong hệ thống điều khiển công nghiệp. Thiết bị giúp đảm bảo tín hiệu truyền đi ổn định, giảm nhiễu và bảo vệ các kênh analog của hệ thống PLC hoặc các bộ điều khiển khác.
M80YS tiếp nhận tín hiệu đầu vào 1–5 V DC và chuyển đổi thành nhiều dạng tín hiệu đầu ra tiêu chuẩn như 4–20 mA, 0–20 mA hoặc các dải điện áp như 0–10 V, 0–5 V, 1–5 V hoặc -10 đến +10 V. Nhờ thiết kế dạng module cắm nhỏ gọn và khả năng lắp đặt trên đế đa kênh của dòng M80, thiết bị giúp tiết kiệm không gian tủ điện và thuận tiện cho việc bảo trì hệ thống.
Đặc điểm nổi bật
-
Chuyển đổi tín hiệu điện áp DC thành tín hiệu quá trình tiêu chuẩn.
-
Cách ly giữa đầu vào, đầu ra và nguồn cấp giúp giảm nhiễu và tăng độ an toàn cho hệ thống.
-
Hỗ trợ nhiều dạng tín hiệu đầu ra như dòng 4–20 mA, 0–20 mA hoặc điện áp 0–10 V, 0–5 V, 1–5 V và ±10 V.
-
Giúp cách ly giữa các kênh tín hiệu analog trong hệ thống PLC.
-
Thiết kế dạng module cắm nhỏ gọn giúp tiết kiệm không gian trong tủ điều khiển.
-
Dễ dàng lắp đặt và bảo trì khi sử dụng với đế lắp đặt đa kênh của dòng M80.
-
Cho phép điều chỉnh zero và span từ mặt trước của thiết bị.
-
Vỏ nhựa chống cháy phù hợp với môi trường công nghiệp.
Thông số kỹ thuật
Thông tin chung
-
Model: M80YS-6[1]-R
-
Loại thiết bị: Bộ cách ly tín hiệu đầu ra
-
Cấu trúc: Dạng cắm (plug-in)
-
Vật liệu vỏ: Nhựa chống cháy màu xám
Nguồn cấp
-
Nguồn cấp: 24 V DC
-
Dải điện áp hoạt động: 24 V ±10 %
-
Độ gợn nguồn tối đa: 10 % p-p
-
Dòng tiêu thụ: khoảng 50 mA
Đầu vào
-
Loại tín hiệu: điện áp DC
-
Dải tín hiệu: 1 – 5 V DC
-
Điện trở đầu vào: tối thiểu 1 MΩ (10 kΩ khi mất nguồn)
Đầu ra
Tín hiệu dòng
-
4 – 20 mA DC, điện trở tải tối đa 600 Ω
-
0 – 20 mA DC, điện trở tải tối đa 600 Ω
Tín hiệu điện áp
-
0 – 10 V DC, điện trở tải tối thiểu 5000 Ω
-
0 – 5 V DC, điện trở tải tối thiểu 2500 Ω
-
1 – 5 V DC, điện trở tải tối thiểu 2500 Ω
-
-10 – +10 V DC, điện trở tải tối thiểu 5000 Ω
Điều chỉnh
-
Điều chỉnh zero: -5 đến +5 % (mặt trước)
-
Điều chỉnh span: 95 đến 105 % (mặt trước)
Hiệu suất
-
Độ chính xác: ±0.1 %
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 15 ms (0 – 90 %)
-
Ảnh hưởng điện áp nguồn: ±0.1 % trong dải điện áp hoạt động
Cách điện
-
Cách ly giữa đầu vào, đầu ra và nguồn cấp
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 1000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 5 đến 95 %RH (không ngưng tụ)
Lắp đặt
-
Phương thức lắp đặt: trên đế lắp đặt đa kênh M80BSx
-
Khối lượng: khoảng 20 g
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
M80YS được sử dụng rộng rãi trong các hệ thống đo lường và tự động hóa công nghiệp nhằm chuyển đổi và cách ly tín hiệu giữa các thiết bị điều khiển.
Một số ứng dụng phổ biến gồm:
-
Cách ly tín hiệu analog giữa PLC và các thiết bị đo lường trong hệ thống điều khiển.
-
Chuyển đổi tín hiệu điện áp từ PLC thành tín hiệu dòng 4–20 mA hoặc các tín hiệu điện áp tiêu chuẩn.
-
Truyền tín hiệu điều khiển đến các thiết bị chấp hành trong dây chuyền sản xuất.
-
Ứng dụng trong các hệ thống điều khiển công nghiệp của nhà máy sản xuất, năng lượng, hóa chất, dầu khí và xử lý nước.
Nhờ khả năng chuyển đổi và cách ly tín hiệu hiệu quả, thiết kế nhỏ gọn và độ chính xác cao, M80YS là giải pháp đáng tin cậy cho các hệ thống điều khiển và giám sát tín hiệu analog trong môi trường công nghiệp.
