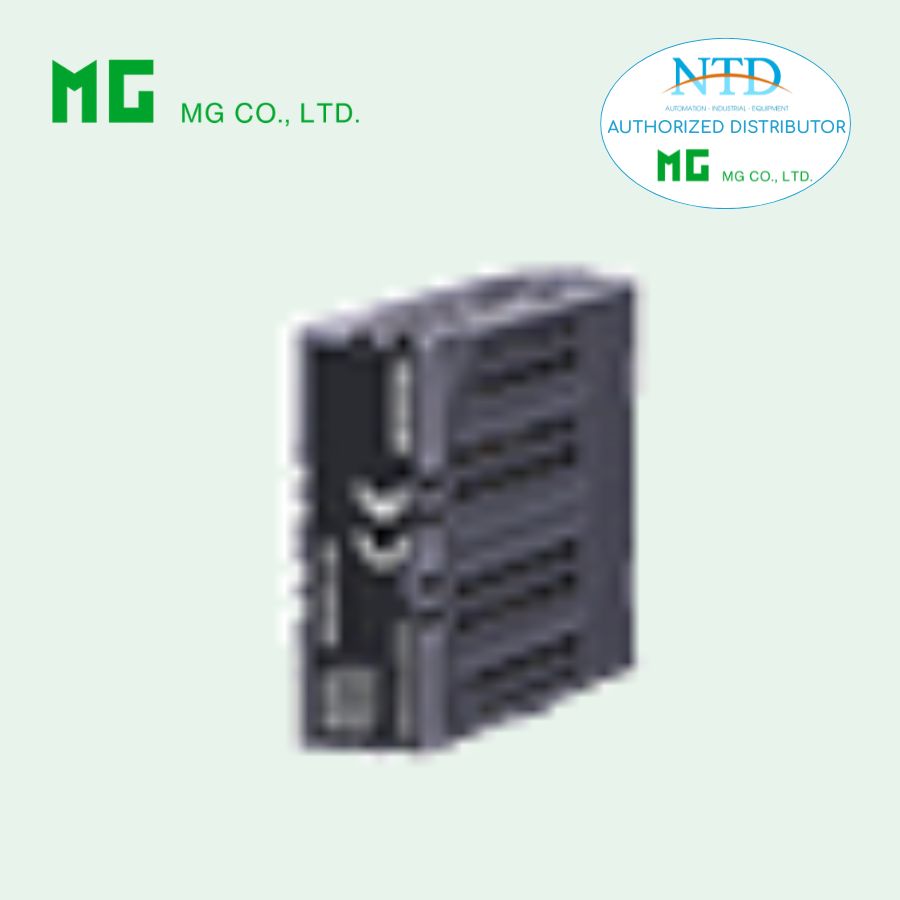

M80YV là bộ chuyển đổi tín hiệu thuộc dòng Super-mini Signal Conditioners M80 Series, được thiết kế để chuyển đổi tín hiệu DC đầu vào thành tín hiệu điện áp tiêu chuẩn đã được cách ly, phục vụ cho các hệ thống điều khiển và giám sát công nghiệp. Thiết bị giúp chuẩn hóa tín hiệu từ các cảm biến hoặc thiết bị đo lường, đồng thời bảo vệ hệ thống bằng cách cách ly giữa đầu vào, đầu ra và nguồn cấp.
M80YV có khả năng tiếp nhận nhiều dạng tín hiệu đầu vào như dòng điện 4–20 mA, 0–20 mA hoặc tín hiệu điện áp 0–5 V, 1–5 V và -10 đến +10 V. Sau khi xử lý, thiết bị cung cấp tín hiệu đầu ra điện áp 1–5 V DC ổn định để truyền đến các hệ thống PLC, DCS hoặc các thiết bị điều khiển khác. Với thiết kế dạng module cắm nhỏ gọn và khả năng lắp đặt trên đế đa kênh của dòng M80, M80YV giúp tiết kiệm không gian tủ điện và đơn giản hóa việc lắp đặt.
Đặc điểm nổi bật
-
Chuyển đổi tín hiệu DC đầu vào thành tín hiệu điện áp tiêu chuẩn 1–5 V DC.
-
Hỗ trợ nhiều dạng tín hiệu đầu vào như dòng điện và điện áp DC.
-
Cách ly giữa đầu vào, đầu ra và nguồn cấp giúp giảm nhiễu và bảo vệ hệ thống.
-
Giúp cách ly giữa các kênh tín hiệu analog đầu vào của PLC.
-
Thiết kế nhỏ gọn dạng module cắm giúp tiết kiệm không gian trong tủ điều khiển.
-
Dễ dàng lắp đặt và bảo trì khi sử dụng với đế lắp đặt đa kênh M80BSx.
-
Cho phép điều chỉnh zero và span từ mặt trước của thiết bị.
-
Vỏ nhựa chống cháy phù hợp với môi trường công nghiệp.
Thông số kỹ thuật
Thông tin chung
-
Model: M80YV-[1]6-R
-
Loại thiết bị: Bộ chuyển đổi tín hiệu
-
Cấu trúc: Dạng cắm (plug-in)
-
Vật liệu vỏ: Nhựa chống cháy màu xám
Nguồn cấp
-
Nguồn cấp: 24 V DC
-
Dải điện áp hoạt động: 24 V ±10 %
-
Độ gợn nguồn tối đa: 10 % p-p
-
Dòng tiêu thụ: khoảng 50 mA
Đầu vào
Tín hiệu dòng
-
4 – 20 mA DC, điện trở đầu vào 250 Ω
-
0 – 20 mA DC, điện trở đầu vào 250 Ω
Tín hiệu điện áp
-
0 – 5 V DC, điện trở đầu vào tối thiểu 1 MΩ
-
1 – 5 V DC, điện trở đầu vào tối thiểu 1 MΩ
-
-10 – +10 V DC, điện trở đầu vào tối thiểu 1 MΩ
Đầu ra
-
Loại tín hiệu: điện áp DC
-
Dải tín hiệu: 1 – 5 V DC
-
Điện trở tải tối thiểu: 10 kΩ
Điều chỉnh
-
Điều chỉnh zero: -5 đến +5 % (mặt trước)
-
Điều chỉnh span: 95 đến 105 % (mặt trước)
Hiệu suất
-
Độ chính xác: ±0.1 %
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 15 ms (0 – 90 %)
-
Ảnh hưởng điện áp nguồn: ±0.1 % trong dải điện áp hoạt động
Cách điện
-
Cách ly giữa đầu vào, đầu ra và nguồn cấp
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 1000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 5 đến 95 %RH (không ngưng tụ)
Lắp đặt
-
Phương thức lắp đặt: trên đế lắp đặt đa kênh M80BSx
-
Khối lượng: khoảng 20 g
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
M80YV được sử dụng rộng rãi trong các hệ thống đo lường và tự động hóa công nghiệp nhằm chuẩn hóa và cách ly tín hiệu giữa các thiết bị trong hệ thống điều khiển.
Một số ứng dụng phổ biến gồm:
-
Chuyển đổi tín hiệu từ cảm biến hoặc thiết bị đo lường sang tín hiệu điện áp tiêu chuẩn cho PLC.
-
Cách ly tín hiệu analog đầu vào trong hệ thống điều khiển công nghiệp.
-
Truyền tín hiệu đo lường từ các thiết bị hiện trường đến hệ thống giám sát.
-
Ứng dụng trong các nhà máy sản xuất, hệ thống năng lượng, hóa chất, xử lý nước và các hệ thống tự động hóa công nghiệp.
Nhờ khả năng chuyển đổi và cách ly tín hiệu chính xác, thiết kế nhỏ gọn và độ ổn định cao, M80YV là giải pháp hiệu quả cho các hệ thống xử lý tín hiệu analog trong môi trường công nghiệp.
