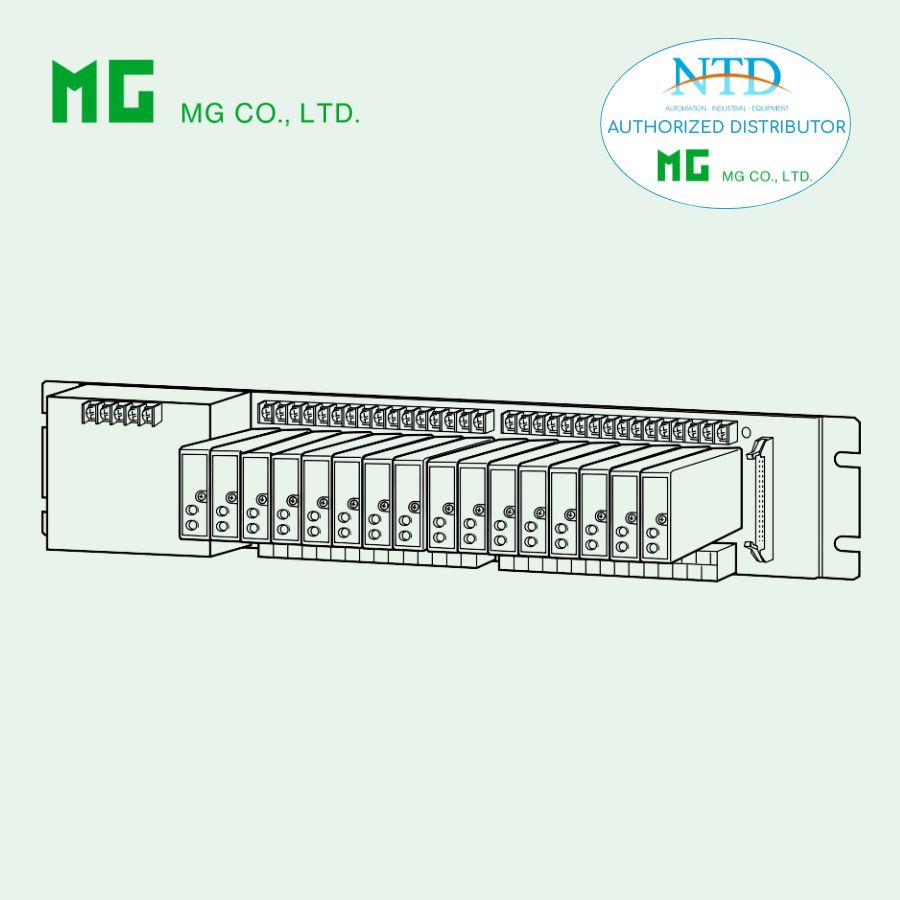

Đế lắp đặt M8BS-16 MG (M-System)

M8BS-16 là đế lắp đặt (Installation Base) thuộc dòng Dual Output Super-mini Signal Conditioners Pico-M, được thiết kế để chứa tối đa 16 module điều hòa tín hiệu Pico-M trên cùng một khung đế. Sản phẩm giúp tối ưu không gian tủ điện, giảm thiểu công đấu nối và nâng cao tính chuyên nghiệp cho hệ thống điều khiển - đo lường.

Đặc điểm & Tính năng nổi bật

• Lắp đặt tối đa 16 module Pico-M series trên một đế duy nhất
• Cấp nguồn chung thông qua mạch in tích hợp sẵn trên đế
• Giảm đáng kể khối lượng dây đấu nối trong tủ điều khiển
• Tùy chọn nhiều chuẩn kết nối phù hợp với hệ DCS phổ biến
• Đèn LED báo nguồn hoạt động bình thường

Cấu hình Model

MODEL: M8BS-16[1]-[2][3]

[1] Kiểu kết nối (Output 1 / Output 2)

• U0: Domino vít / Domino vít

• U1: Connector Fujitsu FCN / Domino vít

• U2: Connector Fujitsu FCN / Connector Fujitsu FCN

• U5: Connector DDK / Domino vít

• K1: Dùng cho module Azbil DCS J-HAM50/J-HMM00 / Domino vít

• K2: Dùng cho module Azbil DCS J-AOM10 / Domino vít

• K3: Dùng cho Azbil DCS J-HAM50/J-HMM00 / Azbil DCS J-HAM50/J-HMM00

• Y1: Dùng cho Yokogawa DCS VMx/PM1 / Domino vít

• Y2: Dùng cho Yokogawa DCS MAC2/PAC / Domino vít

[2] Bộ nguồn tích hợp

Nguồn AC

• K: 85–132 V AC, 1 nguồn

• KK: 85–132 V AC, 2 nguồn độc lập

• L: 170–264 V AC, 1 nguồn

Nguồn DC

• R: 24 V DC (không kèm bộ nguồn)

Khuyến nghị sử dụng nguồn dự phòng (redundant) cho hệ thống yêu cầu vận hành liên tục.

[3] Tùy chọn

• Không chọn: mặc định

• /Q: Có tùy chọn

Tùy chọn phủ bảo vệ bo mạch (chỉ phủ mặt hàn):

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

Thông số kỹ thuật chung

• Sức chứa: 16 vị trí

• Đấu nối nguồn: Cọc vít M3.5 (M4 với mã KK, L)

• Đấu nối I/O: Cọc vít M3.5

• Vật liệu terminal: Thép mạ nickel

• Cách ly: Input → Output 1 → Output 2 → Power → FG

• Đèn báo: LED hiển thị trạng thái nguồn

Điều kiện lắp đặt & vận hành

• Công suất tiêu thụ

  • AC: ≥ 130 VA

  • DC: ≥ 2.5 A

• Nhiệt độ hoạt động

  • 0–55°C

  • 0–50°C (đối với nguồn AC)

• Độ ẩm: 30–90% RH (không ngưng tụ)

• Kiểu lắp: Gắn bề mặt (Surface mounting)

Hiệu suất & An toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 1500 V AC / 1 phút (Input – Output – Power – FG)

  • 500 V AC / 1 phút (giữa các ngõ ra và nguồn)

Ứng dụng

M8BS-16 phù hợp cho:

• Tủ điều khiển DCS/PLC quy mô vừa và lớn

• Hệ thống đo lường – điều khiển yêu cầu bố trí module tập trung

• Nhà máy cần tối ưu không gian, giảm dây đấu nối

Sản phẩm giúp chuẩn hóa hệ thống, tăng độ ổn định và tiết kiệm thời gian lắp đặt trong các dự án tự động hóa công nghiệp.
