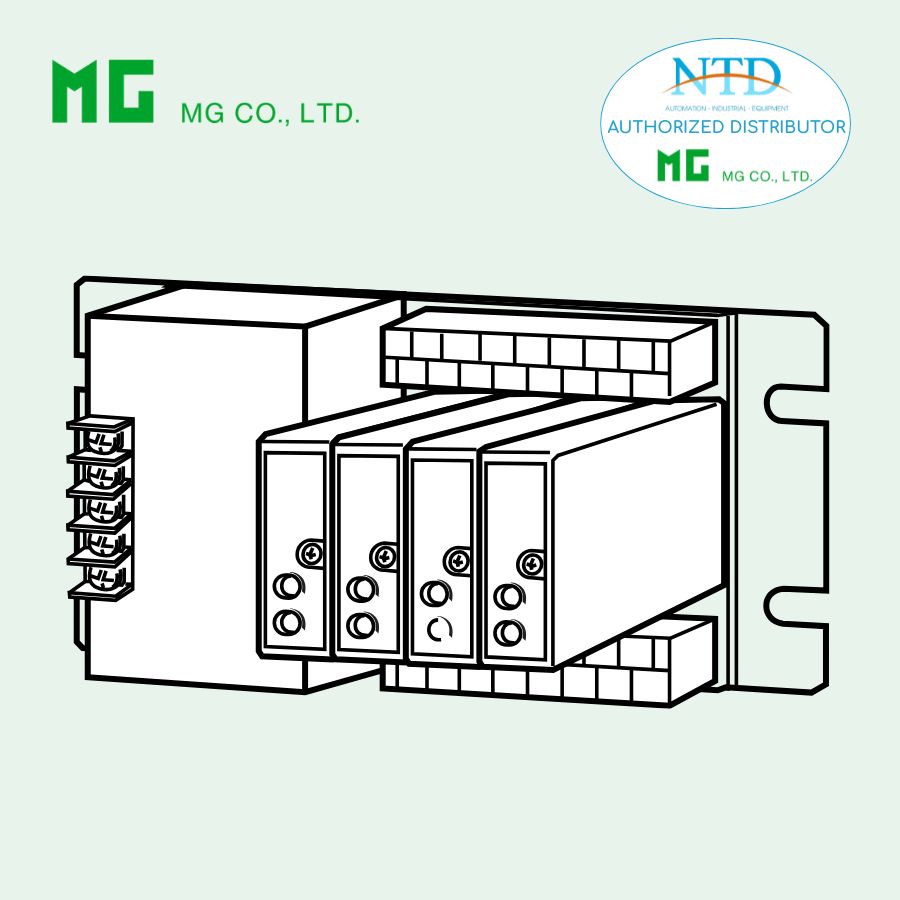

Bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra M8BS-4 MG (M-System)

M8BS-4 là đế lắp đặt dành cho các bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra thuộc dòng Pico-M, được thiết kế nhằm tối ưu hóa việc lắp đặt và vận hành trong các hệ thống đo lường và điều khiển công nghiệp. Thiết bị cho phép lắp tối đa 4 module điều hòa tín hiệu Pico-M, giúp mở rộng khả năng xử lý tín hiệu một cách linh hoạt trong không gian lắp đặt nhỏ gọn.

Với thiết kế cấp nguồn trực tiếp thông qua mạch in trên đế, M8BS-4 giúp giảm đáng kể khối lượng dây đấu nối trong tủ điều khiển, từ đó tăng tính gọn gàng, độ tin cậy và thuận tiện trong quá trình bảo trì. Hệ thống cầu đấu vít chắc chắn cùng khả năng cách ly tín hiệu hiệu quả giữa các ngõ vào, ngõ ra và nguồn cấp giúp đảm bảo hoạt động ổn định và an toàn cho toàn bộ hệ thống.

Nhờ cấu trúc nhỏ gọn, độ bền cao và khả năng tích hợp linh hoạt, M8BS-4 là giải pháp phù hợp cho các tủ điều khiển, hệ thống tự động hóa và các ứng dụng đo lường trong nhà máy công nghiệp, nơi yêu cầu tối ưu không gian lắp đặt và độ tin cậy cao trong truyền tín hiệu.

Chức năng & Đặc điểm

• Có thể lắp tối đa 4 module bộ điều hòa tín hiệu dòng Pico-M
• Nguồn cấp được cấp qua mạch in trên đế
• Giảm công việc đấu dây trong tủ/bảng điều khiển đo lường

MODEL: M8BS-4U0-[1][2]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M8BS-4U0-[1][2]
Chọn mã cho từng mục [1] và [2] bên dưới.
(Ví dụ: M8BS-4U0-R/Q)

• Chỉ định thông số cho mã tùy chọn /Q
(Ví dụ: /C01)

KẾT NỐI (ngõ ra 1 / ngõ ra 2)

U0: Cầu đấu vít / Cầu đấu vít

[1] BỘ NGUỒN

Nguồn AC

K: 85 – 132 V AC; nguồn đơn
(Dải điện áp hoạt động 85 – 132 V, 47 – 63 Hz)

KK: 85 – 132 V AC; hai nguồn độc lập
(Dải điện áp hoạt động 85 – 132 V, 47 – 63 Hz)

L: 170 – 264 V AC; nguồn đơn
(Dải điện áp hoạt động 170 – 264 V, 47 – 63 Hz)

Nguồn DC

R: 24 V DC; không kèm bộ nguồn
(Dải điện áp hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)

Khuyến nghị sử dụng nguồn dự phòng (redundant power supply) để vận hành liên tục trong thời gian dài.

[2] TÙY CHỌN

blank: Không có
/Q: Có tùy chọn (cần chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q

Lớp phủ bảo vệ (chi tiết xem trên website của hãng)
Chỉ phủ mặt hàn của bo mạch chính (PWB)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

THÔNG SỐ CHUNG

Dung lượng: 4 vị trí

Kết nối

• Nguồn vào: cầu đấu vít M3.5
  (M3 cho nguồn AC)

  • lực siết: 0.8 N·m

  • 0.5 N·m đối với nguồn AC

• Ngõ vào & ngõ ra: cầu đấu vít M3.5
  (lực siết 0.8 N·m)

Vật liệu cầu đấu: thép mạ niken

Cách ly:
Ngõ vào → ngõ ra 1 → ngõ ra 2 → nguồn → FG (tiếp địa khung)

Đèn LED nguồn:
Sáng khi điện áp nguồn ở mức bình thường

LẮP ĐẶT

Công suất tiêu thụ

• AC: tối thiểu 130 VA

• DC: tối thiểu 0.7 A

Nhiệt độ làm việc:

• 0 – 55°C (32 – 131°F)

• 0 – 50°C (32 – 122°F) với nguồn AC

Độ ẩm làm việc:
30 – 90 %RH (không ngưng tụ)

Kiểu lắp đặt: lắp bề mặt

Khối lượng:

• 0.6 kg (mã nguồn K, L)

• 0.7 kg (mã nguồn KK)

• 0.5 kg (mã nguồn R)

HIỆU SUẤT

Điện trở cách điện: ≥ 100 MΩ với 500 V DC

Độ bền điện môi:

• 1500 V AC trong 1 phút
  (ngõ vào ↔ ngõ ra 1 hoặc ngõ ra 2 hoặc nguồn ↔ FG)

• 500 V AC trong 1 phút
  (ngõ ra 1 ↔ ngõ ra 2 ↔ nguồn)

• 500 V AC trong 1 phút
  (ngõ ra 1 hoặc ngõ ra 2 ↔ FG khi dùng nguồn AC)
