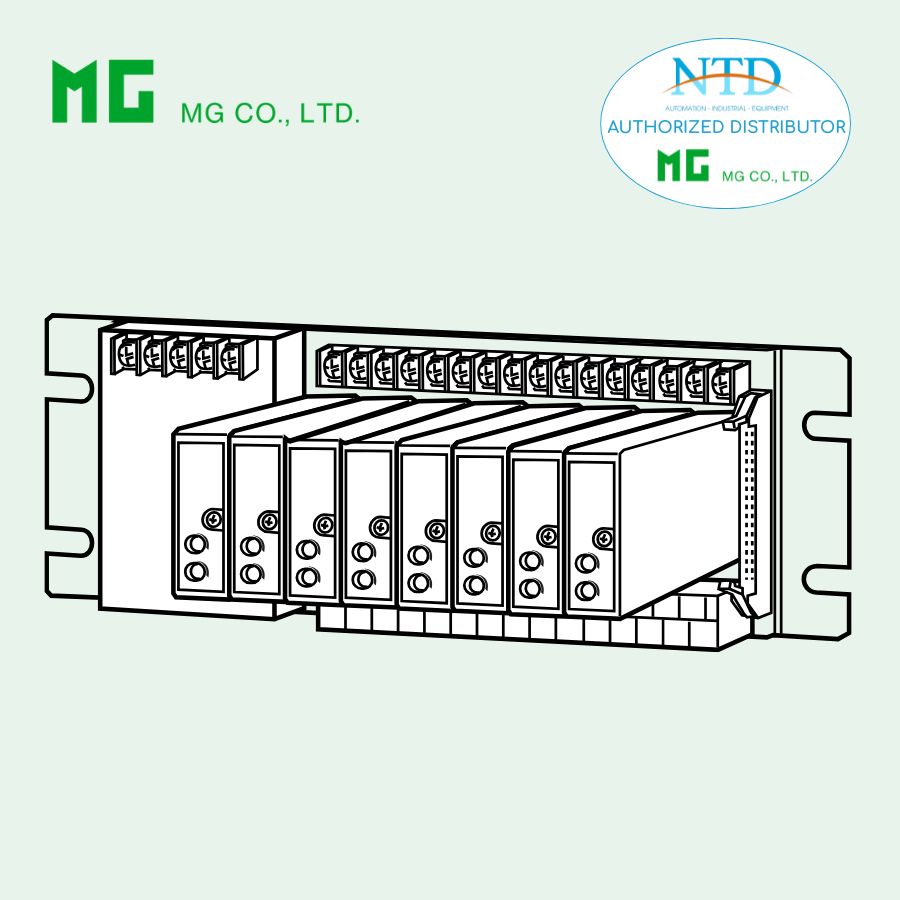

Bộ điều hoà tín hiệu siêu nhỏ hai đầu ra M8BS-8 MG (M-System)

M8BS-8 là đế lắp đặt dành cho các bộ điều hòa tín hiệu siêu nhỏ thuộc dòng Pico-M, được thiết kế để tích hợp và quản lý tối đa 8 module trong cùng một hệ thống. Sản phẩm giúp tổ chức việc kết nối tín hiệu và cấp nguồn một cách khoa học, góp phần tối ưu hóa không gian và giảm đáng kể khối lượng đấu dây trong tủ điều khiển và hệ thống đo lường công nghiệp.

M8BS-8 sử dụng mạch in tích hợp trên đế để cấp nguồn cho các module, giúp đơn giản hóa quá trình lắp đặt và tăng độ tin cậy của hệ thống. Thiết bị hỗ trợ nhiều tùy chọn kết nối khác nhau như terminal vít hoặc các đầu nối chuyên dụng tương thích với các hệ thống DCS của Fujitsu, Toshiba và Azbil, cho phép dễ dàng tích hợp với nhiều nền tảng điều khiển khác nhau.

Ngoài ra, sản phẩm còn hỗ trợ nhiều tùy chọn nguồn cấp AC hoặc DC, bao gồm cả cấu hình nguồn dự phòng độc lập, giúp nâng cao độ ổn định và đảm bảo hệ thống hoạt động liên tục trong các ứng dụng quan trọng. M8BS-8 cũng được thiết kế với khả năng cách ly tín hiệu giữa ngõ vào, ngõ ra và nguồn, giúp giảm nhiễu và đảm bảo độ chính xác của tín hiệu trong quá trình vận hành.

Với thiết kế chắc chắn, khả năng mở rộng linh hoạt và độ tin cậy cao, M8BS-8 là giải pháp phù hợp cho các hệ thống tự động hóa, đo lường và điều khiển công nghiệp, đặc biệt trong các tủ điều khiển yêu cầu tích hợp nhiều module xử lý tín hiệu trong không gian gọn gàng và dễ quản lý.

Chức năng & Đặc điểm

• Chứa tối đa 8 module bộ điều hòa tín hiệu dòng Pico-M
• Nguồn được cấp thông qua mạch in trên đế, giúp phân phối nguồn thuận tiện
• Giảm khối lượng đấu dây trong tủ đo lường và điều khiển

Model

M8BS-8[1]-[2][3]

Thông tin đặt hàng

Mã sản phẩm: M8BS-8[1]-[2][3]

Chọn mã cho từng mục [1] đến [3] theo bảng bên dưới
(Ví dụ: M8BS-8U1-R/Q)

Chỉ định thông số cho mã tùy chọn /Q
(Ví dụ: /C01)

[1] Kiểu kết nối (Output 1 / Output 2)

U0: Terminal vít / Terminal vít

U1:
Đầu nối Fujitsu FCN / Terminal vít

E1:
Dùng cho Toshiba DCS SAMP1 / Terminal vít
(Sử dụng Panasonic AXM240001)
Ngừng sản xuất – thay thế bằng mã E1A

E1A:
Hỗ trợ Toshiba DCS SAMP1 / Terminal vít
(Sử dụng Omron XG4A-4031)

E3:
Dùng cho Toshiba DCS SAIN1 / Terminal vít
(Sử dụng Panasonic AXM220001)
Ngừng sản xuất – thay thế bằng mã E3A

E3A:
Hỗ trợ Toshiba DCS SAIN1 / Terminal vít
(Sử dụng Omron XG4A-2031)

K3:
Dùng cho module Azbil DCS J-PIM00 / Terminal vít

[2] Bộ nguồn

Nguồn AC

K:
85 – 132 VAC; nguồn đơn
(Dải điện áp hoạt động: 85 – 132 V, 47 – 63 Hz)

KK:
85 – 132 VAC; hai nguồn độc lập
(Dải điện áp hoạt động: 85 – 132 V, 47 – 63 Hz)

L:
170 – 264 VAC; nguồn đơn
(Dải điện áp hoạt động: 170 – 264 V, 47 – 63 Hz)

Nguồn DC

R:

24 VDC; không có bộ nguồn tích hợp
(Dải điện áp hoạt động: 24 V ±10 %, ripple tối đa 10 %p-p)

Khuyến nghị sử dụng nguồn dự phòng (redundant power supply) để đảm bảo hệ thống hoạt động liên tục trong thời gian dài.

[3] Tùy chọn

blank: Không có
/Q: Có tùy chọn (cần chỉ định thông số)

Thông số tùy chọn: Q

Lớp phủ bảo vệ

(Chi tiết xem trên website của hãng)

Chỉ phủ lớp bảo vệ ở mặt hàn của bo mạch chính

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Thông số chung

Dung lượng: 8 vị trí module

Kết nối

Nguồn vào:
Terminal vít M3.5
(Terminal M3 cho nguồn AC)

Mô-men siết:

• 0.8 N·m

• 0.5 N·m (đối với nguồn AC)

Ngõ vào và ngõ ra:
Terminal vít M3.5 (0.8 N·m)

Vật liệu terminal:
Thép mạ niken

Cách ly:
Ngõ vào → Ngõ ra 1 → Ngõ ra 2 → Nguồn → FG (Frame Ground)

Đèn LED báo nguồn:
Sáng khi điện áp nguồn ở mức bình thường

Điều kiện lắp đặt

Công suất tiêu thụ

• AC: tối thiểu 130 VA
• DC: tối thiểu 0.7 A

Nhiệt độ hoạt động:
0 – 55°C
0 – 50°C (đối với nguồn AC)

Độ ẩm hoạt động:
30 – 90 %RH (không ngưng tụ)

Kiểu lắp đặt:
Lắp bề mặt

Khối lượng

• 0.8 kg (nguồn K, L)
• 0.9 kg (nguồn KK)
• 0.7 kg (nguồn R)

Hiệu năng

Điện trở cách điện:
≥ 100 MΩ với 500 VDC

Độ bền điện môi

1500 VAC trong 1 phút
(giữa ngõ vào – ngõ ra 1 / ngõ ra 2 / nguồn đến FG)

500 VAC trong 1 phút
(giữa ngõ ra 1 – ngõ ra 2 – nguồn)

500 VAC trong 1 phút
(giữa ngõ ra 1 hoặc ngõ ra 2 – FG đối với nguồn AC)
