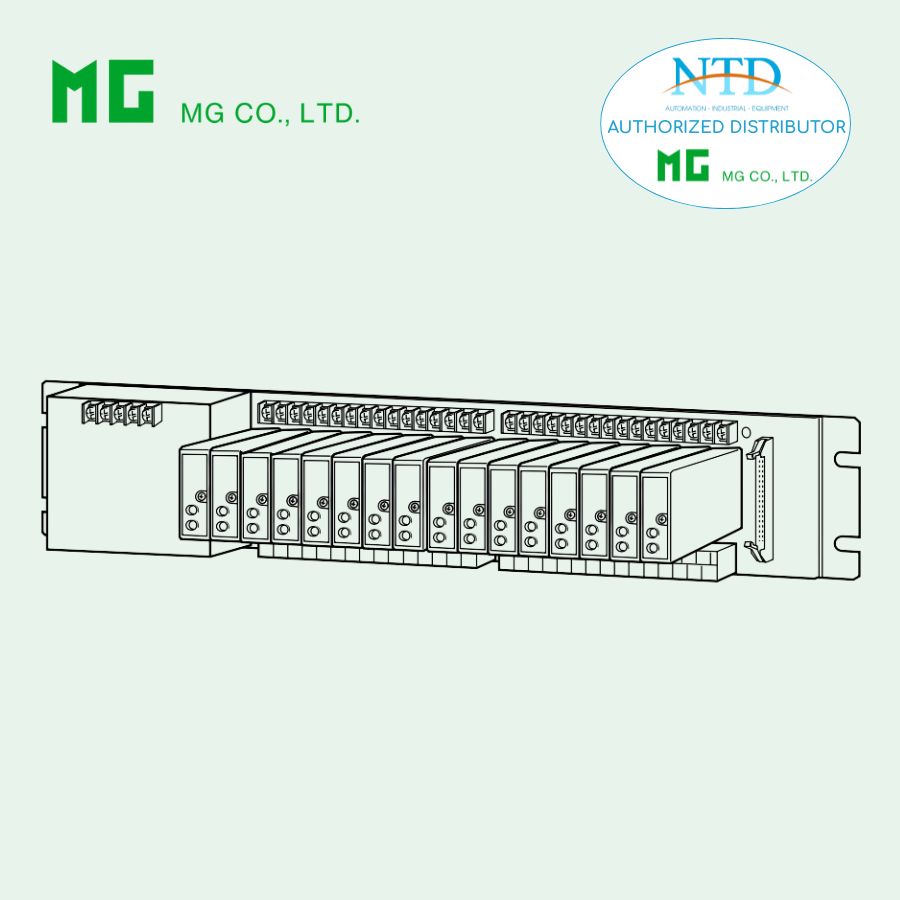

Đế lắp đặt M8BS1-16 MG (M-System)

M8BS1-16 là Installation Base (16 positions) thuộc dòng Dual Output Super-mini Signal Conditioners Pico-M Series, cho phép lắp tối đa 16 module tín hiệu Pico-M trên cùng một đế. Thiết kế cấp nguồn tập trung và đi dây nội bộ qua mạch in giúp giảm đáng kể dây đấu trong tủ điều khiển, tối ưu không gian và thời gian thi công.

Phiên bản đạt chuẩn CE, phù hợp cho hệ thống điều khiển – tự động hóa công nghiệp yêu cầu độ an toàn và tuân thủ tiêu chuẩn châu Âu.

Tính năng nổi bật

• Lắp tối đa 16 module Pico-M Series
• Cấp nguồn tập trung qua mạch in trên đế
• Giảm thiểu dây nguồn nhờ terminal cấp nguồn chung
• Đa dạng kiểu kết nối (screw terminal / MIL connector / DCS)
• Đèn LED báo nguồn hoạt động
• Cách ly an toàn giữa Input – Output – Power – FG
• Phù hợp lắp đặt bề mặt trong tủ điện

Cấu hình kết nối (Output 1 / Output 2)

• U0: Terminal vít / Terminal vít
• U3: Connector Omron MIL / Terminal vít
• Y1: Tương thích thẻ Yokogawa DCS VMx/PM1 / Terminal vít

Nguồn cấp

AC Power

• 100 – 240 VAC

• Dải hoạt động: 85 – 264 VAC, 47 – 63 Hz

DC Power

• 24 VDC ±10 %

• Ripple tối đa: 10 %p-p

Công suất tiêu thụ:

• AC: ≥ 130 VA

• DC: ≥ 2.5 A

Với phiên bản AC (M2), đi kèm 1 lõi ferrite (GRFC-10 – Kitagawa Industries).

Thông số kỹ thuật chung

• Số vị trí: 16 module

• Terminal:

  • Power (M2): M3

  • Power (R): M3.5

  • I/O: M3.5

• Vật liệu vít: Thép mạ niken

• Đèn LED báo nguồn: Sáng khi điện áp bình thường

• Cách ly: Input → Output 1 → Output 2 → Power → FG

Điều kiện lắp đặt

• Nhiệt độ hoạt động:

  • 0 – 55°C (DC)

  • 0 – 50°C (AC)

• Độ ẩm:

  • 30 – 90 %RH (DC)

  • 30 – 85 %RH (AC)

• Môi trường: Không khí không ăn mòn, không bụi nặng

• Kiểu lắp: Gắn bề mặt

Trọng lượng

• U0:

  • 1.9 kg (AC)

  • 1.5 kg (DC)

• U3 / Y1:

  • 1.7 kg (AC)

  • 1.3 kg (DC)

Độ an toàn & cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Độ bền điện môi

DC Power:

• 1500 VAC (Input ↔ Output ↔ Power ↔ FG)

• 500 VAC (Output 1 ↔ Output 2 ↔ Power)

AC Power:

• 1500 VAC (Input ↔ Output ↔ Power)

• 1500 VAC (Input ↔ FG)

• 500 VAC (Output 1 ↔ Output 2 ↔ Power ↔ FG)

Tùy chọn

Phủ bảo vệ mặt hàn PCB:

• /C01: Silicone

• /C02: Polyurethane

• /C03: Rubber

Tiêu chuẩn & chứng nhận

• EMC Directive

  • EN 61000-6-4 (EMI)

  • EN 61000-6-2 (EMS)

• Low Voltage Directive (AC power unit)

  • EN 50178

  • Installation Category II

  • Pollution Degree 2

  • Điện áp vận hành tối đa 300 V

• RoHS

Ứng dụng

• Hệ thống PLC / DCS nhiều kênh

• Tủ điều khiển cần bố trí gọn gàng, chuẩn hóa

• Nhà máy sản xuất, năng lượng, xử lý nước, hóa chất

• Ứng dụng yêu cầu cấp nguồn tập trung và giảm dây đấu
