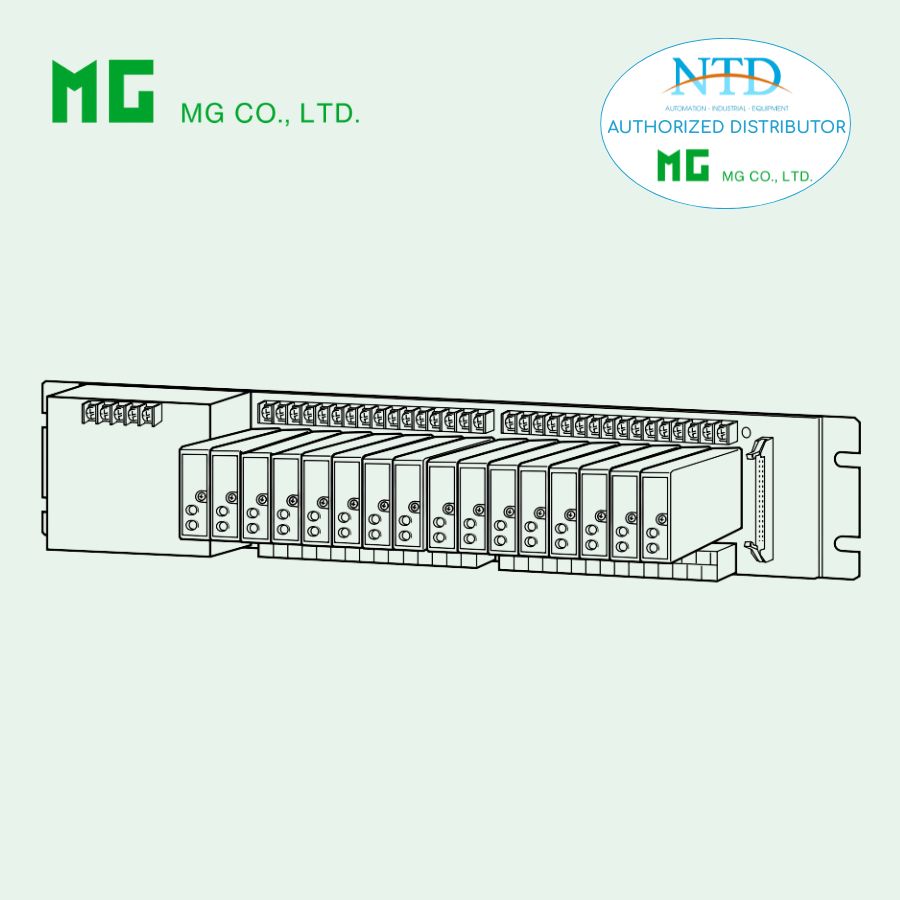

Bộ điều hoà tín hiệu siêu nhỏ hai ngõ ra M8BS2 MG (M-System)

M8BS2 là đế lắp đặt chuyên dụng cho các module điều hòa tín hiệu siêu nhỏ dòng Pico-M, cho phép tích hợp tối đa 16 module trên cùng một hệ thống. Thiết bị được thiết kế nhằm đơn giản hóa việc đấu nối, tiết kiệm không gian tủ điều khiển và tối ưu hệ thống đo lường - điều khiển công nghiệp.

Với khả năng kết nối trực tiếp tới nhiều hệ thống mạng thông qua các module Analog I/O dòng 61, M8BS2 giúp xây dựng hệ thống thu thập và xử lý tín hiệu linh hoạt, ổn định và dễ mở rộng. Nguồn cấp được phân phối trực tiếp qua mạch in trên đế, giúp giảm đáng kể công việc đi dây trong tủ thiết bị.

Thiết bị hỗ trợ nhiều cấu hình Input, Output hoặc Input/Output, tương thích với các module chuyển đổi tín hiệu của dòng Pico-M, đồng thời đáp ứng các tiêu chuẩn EMC và an toàn điện theo quy định của EU.

M8BS2 là giải pháp lý tưởng cho các hệ thống tự động hóa, giám sát và điều khiển trong công nghiệp, nơi yêu cầu độ tin cậy cao, thiết kế gọn gàng và khả năng mở rộng linh hoạt.

Chức năng & Đặc điểm

• Có thể lắp tối đa 16 module điều hòa tín hiệu dòng Pico-M
• Kết nối trực tiếp với nhiều loại mạng thông qua module đầu vào analog 61-Unit được gắn trên đế
• Nguồn cấp được phân phối qua mạch in trên đế
• Giảm công việc đi dây trong tủ điều khiển / bảng thiết bị

MODEL: M8BS2–[1][2]–[3][4]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: M8BS2-[1][2]-[3][4]
Chọn mã tương ứng cho các mục [1] đến [4]

Ví dụ: M8BS2-161-R/Q

• Nếu chọn tùy chọn /Q, hãy chỉ định chi tiết tùy chọn. Ví dụ: /C01

[1] SỐ VỊ TRÍ LẮP (CAPACITY)

• 04: 4 vị trí

• 08: 8 vị trí

• 16: 16 vị trí

[2] LOẠI I/O

1: Input (Đầu vào)
Chọn 1 – 5V cho Output 1

2: Output (Đầu ra)
Chọn model M8YVx với đầu vào 1 – 5V

3: Output (Đầu ra)
Chọn model M8YSx với đầu vào 1 – 5V

4: Input/Output (Đầu vào / đầu ra)

8 kênh Input: chọn 1 – 5V cho Output 1

8 kênh Output: chọn model M8YVx với đầu vào 1 – 5V

Chỉ sử dụng với capacity code 16

Sản phẩm liên quan chỉ có 61C-163-R

Không có chứng nhận CE

[3] NGUỒN CẤP

Nguồn AC

M2: 100 – 240 V AC

• Dải điện áp hoạt động: 85 – 264 V

• Tần số: 47 – 63 Hz

Nguồn DC

R: 24 V DC

• Dải điện áp hoạt động: 24 V ±10%

• Ripple tối đa: 10 %p-p

[4] TÙY CHỌN

• blank: không có

• /Q: có tùy chọn (cần chỉ định)

THÔNG SỐ TÙY CHỌN: Q

Lớp phủ bảo vệ PCB

(Chi tiết xem trên website nhà sản xuất)

Chỉ phủ mặt hàn của PCB chính

• /C01: phủ Silicone
• /C02: phủ Polyurethane
• /C03: phủ Rubber

SẢN PHẨM LIÊN QUAN

Module Analog I/O (Model: 61x)

Chọn mã nguồn R (24V DC)

Đối với loại Input/Output, chọn:

61C-163-R

PHỤ KIỆN KÈM THEO

Lõi ferrite (model: GRFC-10, hãng Kitagawa Industries) – 1 chiếc
(Chỉ dùng cho nguồn M2)

THÔNG SỐ CHUNG

Dung lượng

• 4 / 8 / 16 vị trí

Kết nối

Nguồn cấp

M2: terminal vít M3 (moment siết 0.8 N·m)

R: terminal vít M3.5 (moment siết 0.8 N·m)

Input / Output

Terminal vít M3.5 (moment siết 0.8 N·m)

Vật liệu terminal: thép mạ nickel

Cách ly

Input → Output 1 → Output 2 → Power → FG

Đèn báo nguồn (LED)

Sáng khi điện áp nguồn bình thường

LẮP ĐẶT

Công suất tiêu thụ

• AC: tối thiểu 130 VA

• DC: tối thiểu 2.5 A

Nhiệt độ hoạt động

0 – 55°C

0 – 50°C đối với nguồn AC

Độ ẩm hoạt động

30 – 90 %RH (không ngưng tụ)

30 – 85 %RH đối với nguồn AC

Môi trường

Không có khí ăn mòn

Không có bụi nặng

Kiểu lắp

Lắp bề mặt (Surface mounting)

TRỌNG LƯỢNG

Nguồn AC

• 1.0 kg (4 vị trí)

• 1.2 kg (8 vị trí)

• 2.5 kg (16 vị trí)

Nguồn DC

• 0.6 kg (4 vị trí)

• 0.8 kg (8 vị trí)

• 2.0 kg (16 vị trí)

HIỆU SUẤT

Điện trở cách điện

Khi dùng Input

≥ 100 MΩ với 500 V DC
(Input → Output 2 → Power → FG)

Khi dùng Output

≥ 100 MΩ với 500 V DC
(Output 1 → Output 2 → Power → FG)

Khi dùng Input/Output

≥ 100 MΩ với 500 V DC

Độ bền điện môi (Dielectric Strength)

(Các thông số kiểm tra cách điện giữa Input / Output / Power / FG trong 1 phút)

• 1500 V AC / 500 V AC tùy cấu hình

• Phân biệt theo:
• Input use
• Output use (M8YVx)
• Output use (M8YSx)
• Input/Output use
• AC hoặc DC power

TIÊU CHUẨN & CHỨNG NHẬN

Tuân thủ EU

EMC Directive

• EMI: EN 61000-6-4

• EMS: EN 61000-6-2

Low Voltage Directive

(áp dụng cho phiên bản nguồn AC)

• EN 50178

• Installation Category II

• Pollution Degree 2

• Điện áp vận hành tối đa: 300 V

RoHS Directive
