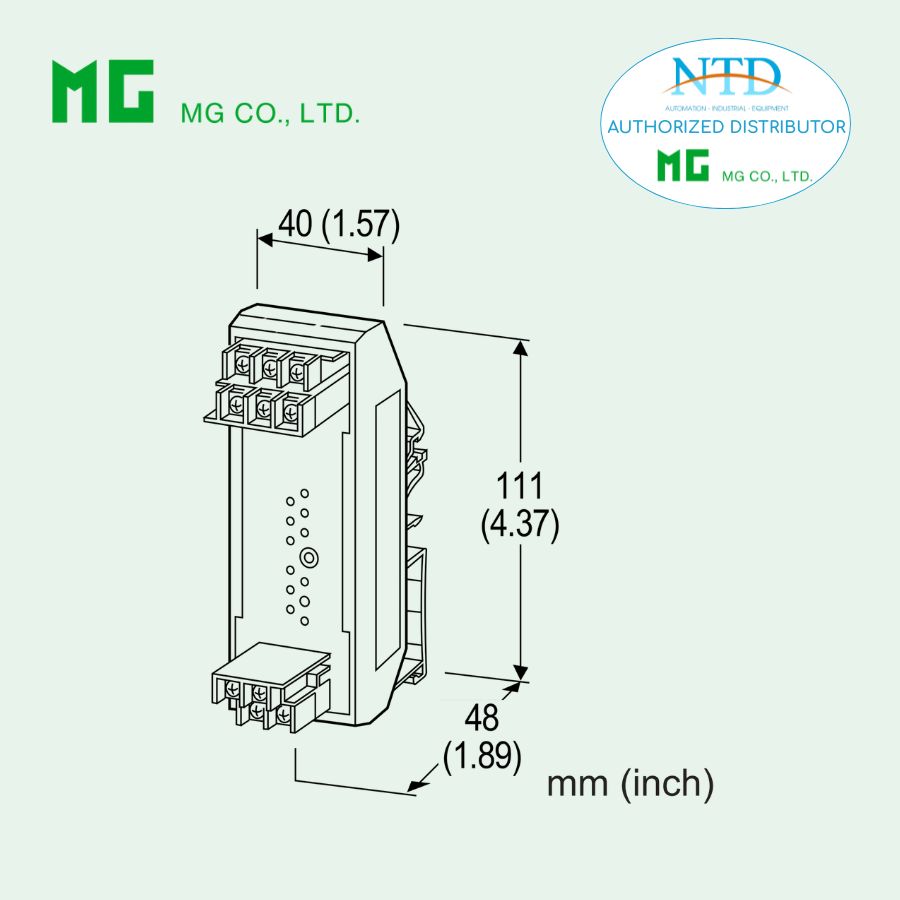

Bộ điều hoà tín hiệu siêu nhỏ hai đầu ra M8BS7 MG (M-System)

M8BS7 là đế gắn đơn (Single Mount Base Socket) được thiết kế dành riêng cho các bộ signal conditioner thuộc dòng Pico-M. Sản phẩm giúp lắp đặt thiết bị một cách nhanh chóng, gọn gàng và đảm bảo kết nối ổn định trong các hệ thống điều khiển và đo lường công nghiệp.

Với thiết kế nhỏ gọn, M8BS7 hỗ trợ lắp đặt trên thanh DIN tiêu chuẩn, phù hợp cho các tủ điều khiển và hệ thống tự động hóa trong nhà máy. Thiết bị sử dụng terminal vít M3.5 chắc chắn, đảm bảo kết nối điện an toàn và dễ dàng trong quá trình lắp đặt và bảo trì.
Ngoài ra, M8BS7 còn có tùy chọn lớp phủ bảo vệ bảng mạch (silicone, polyurethane hoặc cao su) giúp tăng độ bền và khả năng chống chịu trong các môi trường công nghiệp khắc nghiệt.

Nhờ cấu trúc bền bỉ, vật liệu nhựa chống cháy và khả năng cách ly tín hiệu đáng tin cậy, M8BS7 là giải pháp phù hợp để sử dụng cùng các module Pico-M Signal Conditioners trong các ứng dụng điều khiển và giám sát tín hiệu công nghiệp.

Chức năng & Đặc điểm

Đế gắn đơn dùng cho các bộ điều hòa tín hiệu thuộc dòng Pico-M

MODEL: M8BS7[1]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: M8BS7[1]
Chọn mã cho mục [1] theo bảng dưới đây
(Ví dụ: M8BS7/Q)

• Chỉ định thêm thông số cho mã tùy chọn /Q nếu có
(Ví dụ: /C01)

[1] TÙY CHỌN

blank: không có
/Q: có tùy chọn (cần chỉ định thông số)

THÔNG SỐ TÙY CHỌN: Q

LỚP PHỦ BẢO VỆ

(Chi tiết tham khảo trên website của chúng tôi)

Chỉ mặt hàn của bảng mạch (PWB) được phủ lớp bảo vệ.

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

THÔNG SỐ CHUNG

Kết nối:
Terminal vít M3.5 (mô-men siết: 0.8 N·m)

Vật liệu terminal:
Thép mạ niken

Vật liệu vỏ:
Nhựa chống cháy

Cách ly:
Ngõ vào → Ngõ ra 1 → Ngõ ra 2 → Nguồn

LẮP ĐẶT

Nguồn cấp:
Điện áp hoạt động 24 V DC ±10%, độ gợn tối đa 10% p-p

Nhiệt độ hoạt động:
0 đến 55°C (32 đến 131°F)

Độ ẩm hoạt động:
30 đến 90 %RH (không ngưng tụ)

Phương thức lắp đặt:
Thanh DIN

• DIN/EN 50022 (35 × 7.5)
• DIN/EN 50035 (G 32)

Khối lượng:
70 g (2.5 oz)

HIỆU SUẤT

Điện trở cách điện:
≥ 100 MΩ với 500 V DC

Độ bền điện môi:

1500 V AC trong 1 phút
(giữa ngõ vào và ngõ ra 1 / ngõ ra 2 / nguồn)

500 V AC trong 1 phút
(giữa ngõ ra 1 và ngõ ra 2 / nguồn)
