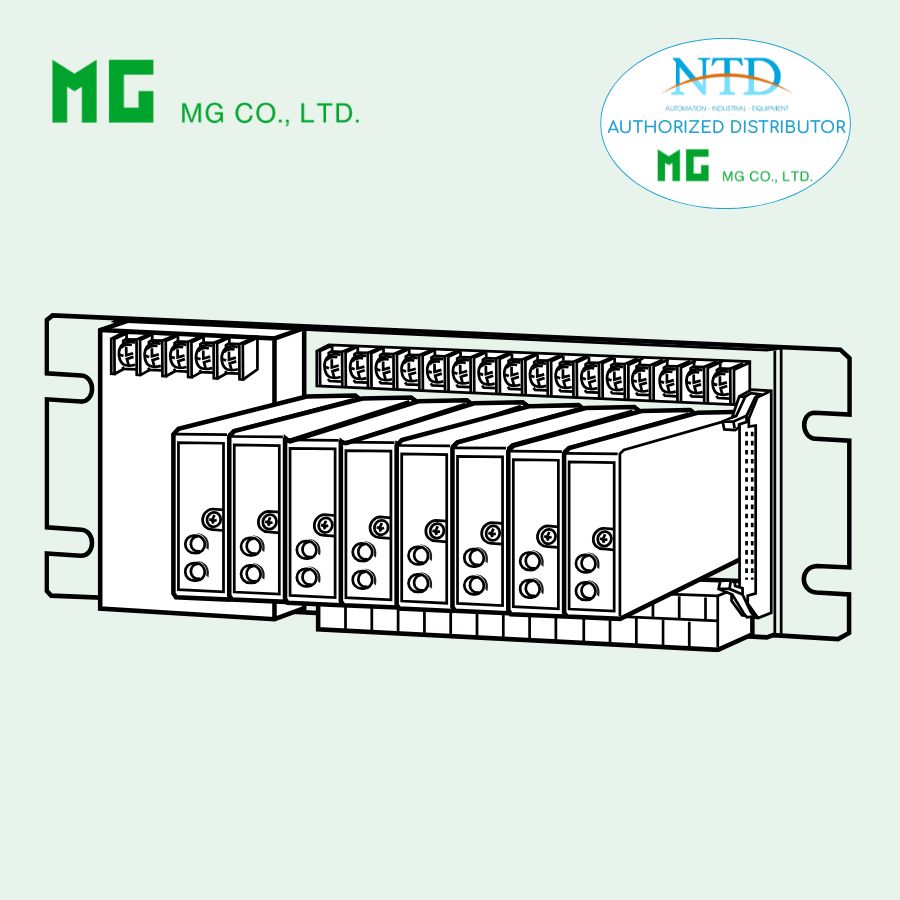

Bộ điều hoà tín hiệu siêu nhỏ 2 ngõ ra M8BSC-8 MG (M-System)

M8BSC-8 là đế lắp đặt 8 vị trí được thiết kế chuyên dụng cho các bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra thuộc dòng Pico-M. Thiết bị cho phép lắp đặt đồng thời nhiều module trên cùng một đế, giúp tối ưu không gian và giảm đáng kể công việc đi dây trong tủ điều khiển. Nguồn điện được phân phối trực tiếp thông qua mạch in trên đế, đảm bảo kết nối gọn gàng và ổn định. Với cấu hình kết nối gồm ngõ ra 1 sử dụng terminal vít M3.5 và ngõ ra 2 sử dụng connector, M8BSC-8 mang lại giải pháp lắp đặt linh hoạt và hiệu quả cho các hệ thống đo lường và điều khiển công nghiệp.

Chức năng và đặc điểm

• Đế lắp đặt (8 vị trí) chuyên dùng cho bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra dòng Pico-M
• Giảm công việc đi dây trong tủ/bảng điều khiển thiết bị
• Nguồn điện được cấp thông qua mạch in trên đế
• Kết nối:

• Ngõ ra 1: đầu nối vít M3.5

• Ngõ ra 2: đầu nối dạng connector

MODEL: M8BSC-8U1-[1][2]

Thông tin đặt hàng

• Mã đặt hàng: M8BSC-8U1-[1][2]
Chọn mã cho từng mục [1] và [2] bên dưới
(Ví dụ: M8BSC-8U1-KK/Q)

• Với tùy chọn /Q, cần chỉ định thêm thông số chi tiết
(Ví dụ: /C01)

KẾT NỐI (Ngõ ra 1 / Ngõ ra 2)

U1:

• Terminal vít / Connector loại Fujitsu FCN

[1] BỘ NGUỒN

Nguồn AC

K: 85 – 132 V AC; nguồn đơn
(Dải điện áp hoạt động 85 – 132 V, 47 – 63 Hz)

KK: 85 – 132 V AC; hai nguồn độc lập
(Dải điện áp hoạt động 85 – 132 V, 47 – 63 Hz)

L: 170 – 264 V AC; nguồn đơn
(Dải điện áp hoạt động 170 – 264 V, 47 – 63 Hz)

Nguồn DC

R: 24 V DC; không có bộ nguồn tích hợp
(Dải điện áp hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)

⚠️ Khuyến nghị sử dụng nguồn dự phòng (redundant power) để đảm bảo hoạt động liên tục trong thời gian dài.

[2] TÙY CHỌN

blank: không có
/Q: có tùy chọn (cần chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q

Lớp phủ bảo vệ (Coating)

(Chi tiết xem trên website của hãng)

Chỉ phủ mặt hàn của bo mạch chính (PWB).

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

THÔNG SỐ CHUNG

Dung lượng: 8 vị trí

Kết nối

• Nguồn vào: terminal vít M3.5
  (terminal vít M3 cho nguồn AC)

  • Mô-men siết:

    • 0.8 N·m

    • 0.5 N·m (đối với nguồn AC)

• Ngõ vào và ngõ ra: terminal vít M3.5

  • Mô-men siết: 0.8 N·m

• Chất liệu terminal: thép mạ niken

Cách ly:
Input → Output 1 → Output 2 → Power → FG

LED báo nguồn:
Sáng khi điện áp nguồn ở mức bình thường

LẮP ĐẶT

Công suất tiêu thụ

• AC: tối thiểu 130 VA

• DC: tối thiểu 0.7 A

Nhiệt độ hoạt động:

• 0 – 55°C

• 0 – 50°C đối với nguồn AC

Độ ẩm hoạt động:
30 – 90 %RH (không ngưng tụ)

Kiểu lắp đặt: gắn bề mặt

Khối lượng

• 0.8 kg – mã nguồn K, L

• 0.9 kg – mã nguồn KK

• 0.7 kg – mã nguồn R

HIỆU SUẤT

Điện trở cách điện:
≥ 100 MΩ với 500 V DC

Độ bền điện môi

• 1500 V AC / 1 phút
  (Input → Output 1 hoặc Output 2 hoặc Power → FG)

• 500 V AC / 1 phút
  (Output 1 ↔ Output 2 ↔ Power)

• 500 V AC / 1 phút
  (Output 1 hoặc Output 2 → FG với nguồn AC)
