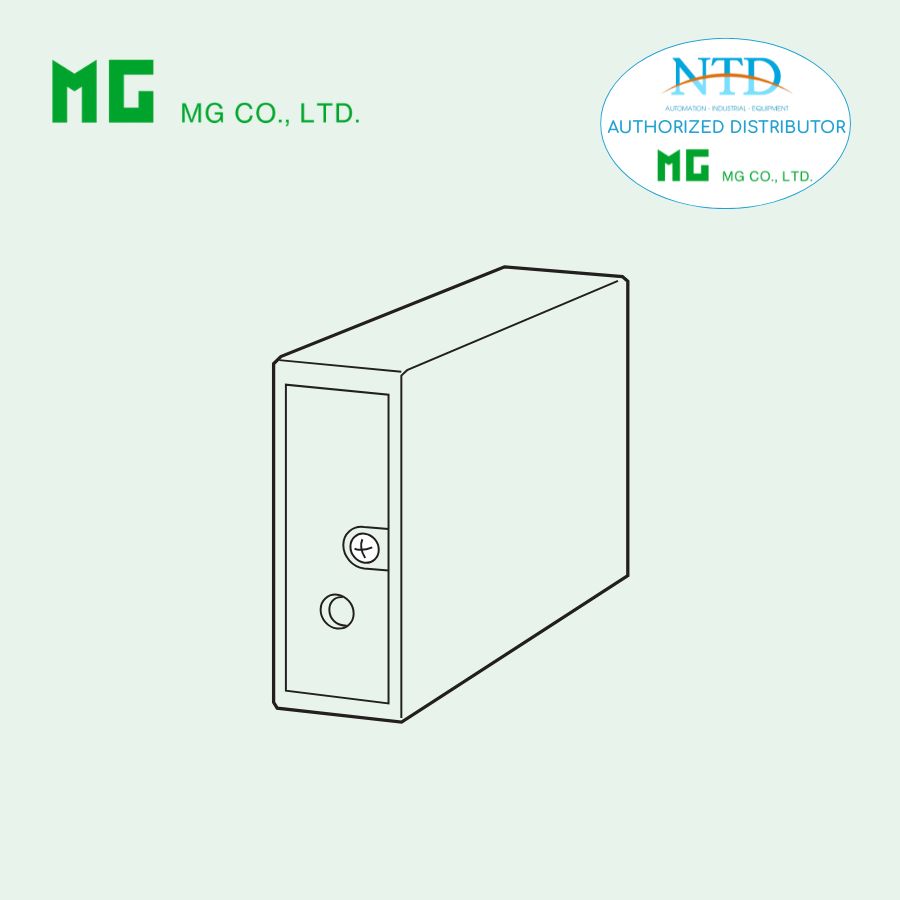

Bộ điều hoà tín hiệu siêu nhỏ 2 ngõ ra M8BW MG (M-System)

M8BW là module mở rộng thuộc dòng bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra Pico-M, được thiết kế để kết nối giữa các terminal đầu vào và đầu nối connector trong hệ thống. Thiết bị tích hợp công tắc lựa chọn điện trở nhận 250 Ω, cho phép chuyển đổi tín hiệu dòng sang tín hiệu điện áp một cách linh hoạt. Với thiết kế dạng cắm gọn nhẹ, M8BW dễ dàng lắp đặt trên các đế M8BSx, giúp tối ưu không gian và nâng cao tính linh hoạt cho hệ thống đo lường và điều khiển công nghiệp.

Chức năng và đặc điểm

• Kết nối giữa các terminal đầu vào và đầu nối (connector)
• Có thể chọn điện trở nhận 250 Ω để chuyển đổi tín hiệu dòng sang tín hiệu điện áp

MODEL: M8BW[1]

Thông tin đặt hàng

• Mã đặt hàng: M8BW[1]
Chọn mã cho [1] bên dưới
(Ví dụ: M8BW/Q)

• Với tùy chọn /Q, cần chỉ định thêm thông số chi tiết
(Ví dụ: /C01)

[1] TÙY CHỌN

blank: không có
/Q: có tùy chọn (cần chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q

Lớp phủ bảo vệ (Coating)

(Chi tiết xem trên website của hãng)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

THÔNG SỐ CHUNG

Cấu trúc: dạng cắm (plug-in)

Vít cố định lắp đặt:

• Vít M3

• Mô-men siết: 0.3 N·m

Vật liệu vỏ:
Nhựa chống cháy (màu đen)

NGÕ VÀO & NGÕ RA

Điện trở nhận:
250 Ω (2 W)

Điện áp kích thích cho phép:
10 V

LẮP ĐẶT

Nhiệt độ hoạt động:
0 – 55°C (32 – 131°F)

Độ ẩm hoạt động:
30 – 95 %RH (không ngưng tụ)

Kiểu lắp đặt:
Đế lắp đặt M8BSx

Khối lượng:
30 g (1.1 oz)

HIỆU SUẤT

Độ chính xác:
±0.1 % (độ chính xác của điện trở nhận)

Hệ số nhiệt:
±0.003 %/°C (±0.002 %/°F)
(hệ số nhiệt của điện trở nhận)

Độ bền điện môi:
1500 V AC / 1 phút
(ngõ vào hoặc ngõ ra với đất)
